کاربردهای صنعتی محصول

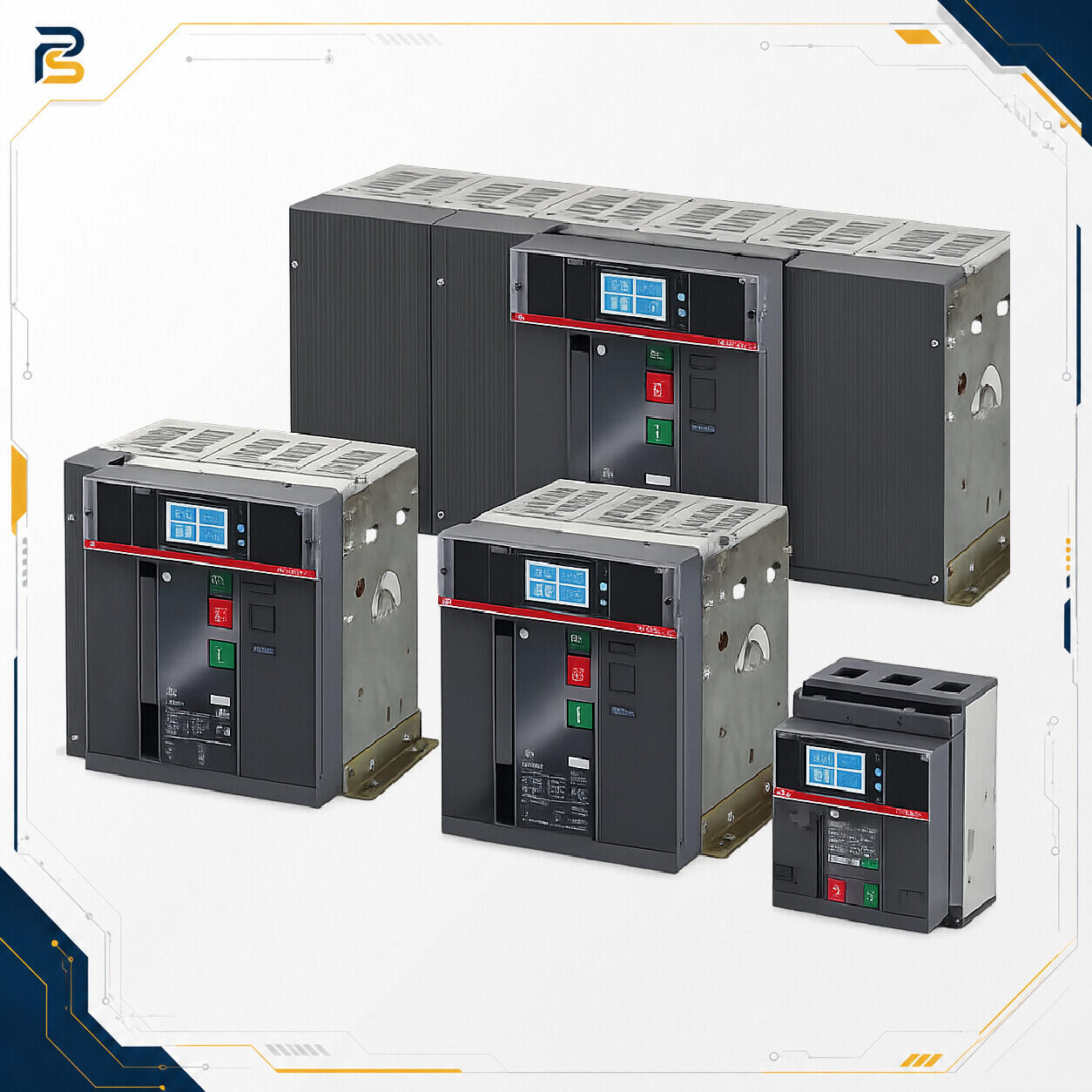

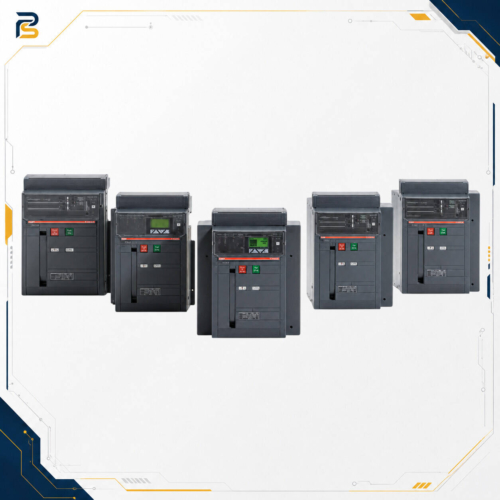

کلید هوایی ABB SACE Emax 2 E2.2 برای حفاظت و قطع و وصل مدارهای فشار ضعیف با جریانهای نسبتاً بالا طراحی شده و با پوشش جریان تا 2500 A، یکی از Frameهای اصلی خانواده Emax 2 برای تابلوهای توزیع قدرت صنعتی بهشمار میرود. وجود Performance Levelهای B، N، S و H اجازه میدهد سطح قدرت قطع و تحمل کوتاهمدت متناسب با محاسبات اتصال کوتاه و Selectivity شبکه انتخاب شود.
صنایع هدف
خانواده SACE Emax 2 در مستند ABB برای تأسیسات صنعتی، تولید برق متعارف و تجدیدپذیر، کاربردهای دریایی، ساختمانها، مراکز تجاری، Data Centerها و زیرساختهای ارتباطی معرفی شده است. E2.2 به دلیل جریان تا 2500 A و سطح اتصال کوتاه تا 100 kA، بهویژه برای بخشهایی از سیستم توزیع فشار ضعیف که جریان و Fault Level بالاتری نسبت به Frameهای کوچکتر دارند قابل استفاده است.
ماشینآلات و تجهیزات
E2.2 میتواند در طراحی Main Incomer تابلو فشار ضعیف، فیدرهای اصلی، خروجی ترانسفورماتور، Bus Coupler و Bus Section مورد بررسی قرار گیرد؛ مشروط بر اینکه جریان بار، جریان اتصال کوتاه، Icw و سایر پارامترهای طراحی با Rating انتخابشده سازگار باشند.
برای نمونه، ABB یک پیکربندی واقعی از E2.2N 2500 A، سهپل Fixed با Ekip Touch LSIG را در بخش Ordering Examples کاتالوگ ارائه کرده است. این نمونه نشان میدهد که علاوه بر Frame و جریان، نوع Trip Unit، تعداد پل و نوع Terminal بخشی از تعریف محصول نهایی هستند و E2.2 بهتنهایی Order Code محسوب نمیشود.
ABB همچنین نمونهای از E2.2S 2500 A چهارپل با Rating Plug برابر 1600 A و Ekip Touch LSIG ارائه میکند که نشاندهنده امکان تطبیق جریان تنظیمی حفاظت با نیاز پروژه از طریق Rating Plug است.
توزیع قدرت و Selectivity
در شبکههایی که Selectivity میان کلید اصلی و فیدرهای پاییندست اهمیت دارد، Icw یکی از پارامترهای کلیدی انتخاب E2.2 است. مقدار Icw یکثانیهای از 42 kA در E2.2B تا 85 kA در E2.2H تغییر میکند؛ بنابراین انتخاب Performance Level باید علاوه بر Icu بر اساس نیاز به Short-Time Withstand و هماهنگی حفاظتی انجام شود.
مانیتورینگ و اتوماسیون صنعتی
در کاربردهای نیازمند اندازهگیری و مانیتورینگ، E2.2 میتواند به Ekip Touch یا Ekip Hi-Touch و ماژولهای مربوط مجهز شود. بسته به پیکربندی، اطلاعات جریان، ولتاژ، توان، انرژی، Alarm و Trip قابل استفاده در سیستم مانیتورینگ خواهند بود.
برای اتصال کلید به سامانههای PLC، SCADA، Power Management و Energy Management نیز خانواده Ekip امکان استفاده از پروتکلهایی مانند Modbus TCP، Modbus RS-485، Profibus، Profinet، DeviceNet، EtherNet/IP و IEC 61850 را فراهم میکند.
کاربردهای ژنراتوری
در صورت استفاده E2.2 در مدار ژنراتور، خانواده Trip Unitهای Ekip G Touch و Ekip G Hi-Touch برای حفاظت ژنراتوری در مجموعه Emax 2 تعریف شدهاند. در این حالت انتخاب Trip Unit باید بر اساس مشخصات Generator، روش اتصال، نیازهای حفاظتی و توابع ANSI موردنیاز پروژه انجام شود و نباید مشخصات یک نسخه توزیع عمومی مستقیماً به کاربرد ژنراتوری تعمیم داده شود.
شرایط انتخاب و بهرهبرداری
برای انتخاب E2.2 ابتدا باید جریان نامی Iu تعیین شود و سپس بر اساس جریان اتصال کوتاه شبکه و الزامات Selectivity یکی از Performance Levelهای B، N، S یا H انتخاب گردد. پس از آن تعداد پل، Fixed یا Withdrawable بودن، Trip Unit، توابع LI/LSI/LSIG، Rating Plug، نوع ترمینال و تجهیزات جانبی مشخص میشوند.
شرایط نصب تابلو نیز میتواند ظرفیت واقعی عبور جریان را تحت تأثیر قرار دهد. ABB عواملی مانند درجه حفاظت تابلو، دمای محیط، نوع Terminal، سطح مقطع اتصال، تعداد کلیدهای فعال داخل Compartment و Withdrawable بودن را از عوامل مؤثر بر Performance داخل تابلو اعلام میکند. برای E2.2 نیز جداول اختصاصی نصب در تابلو ارائه شدهاند؛ برای مثال عملکرد حرارتی در جریانهای 1600، 2000 و 2500 A با دمای محیط و نوع اتصال تغییر میکند.
