| ردیف | کد فنی | نام محصول | توضیحات | قیمت | تصویر | کاتالوگ | hf:att:pa_rated-voltage |
|---|---|---|---|---|---|---|---|
| 3807 | LV429394 | بوبین شنت تریپ اشنایدر MX مدل LV429394 | 250V DC | Schneider LV429394 بوبین MX Shunt Trip با ولتاژ 250 V DC برای فرمان قطع از راه دور کلیدهای سازگار ComPacT NSX است. | تماس بگیرید | |||
| 3808 | 29450 | کنتاکت کمکی اشنایدر 29450 | OF / SD / SDE / SDV | Schneider 29450 کنتاکت کمکی Changeover برای ارسال وضعیت‌های OF، SD، SDE یا SDV در کلیدهای سازگار ComPact/ComPacT است. | تماس بگیرید | |||
| 3806 | 48212 | موتور شارژ فنر اشنایدر MCH کد 48212 برای MasterPact NW Fixed | Schneider 48212 موتور MCH با تغذیه 200–240 V AC برای شارژ خودکار فنر مکانیزم وصل MasterPact NW در نسخه Fixed است. | تماس بگیرید |  |
معرفی تخصصی تجهیزات جانبی و ادوات فرمان کلیدهای قدرت اشنایدر الکتریک
کلیدهای اتوماتیک کامپکت (MCCB) و کلیدهای اتوماتیک هوایی (ACB) شرکت اشنایدر الکتریک، هسته اصلی حفاظت و قطع و وصل در تابلوهای توزیع فشار ضعیف هستند. با این حال، دستیابی به قابلیت‌هایی نظیر فرمان‌پذیری از راه دور (Remote Control)، ارسال سیگنال وضعیت به پی‌ال‌سی (PLC)، اینترلاک‌های الکتریکی و مکانیزم‌های اتوماسیون انتقال توان (ATS)، وابسته به استفاده از تجهیزات جانبی استاندارد (Accessories & Auxiliaries) اشنایدر است.
لوازم جانبی اشنایدر الکتریک با بالاترین استانداردهای ایمنی و با ساختاری کاملاً ماژولار و سوکتی (Plug-and-Play) طراحی شده‌اند تا بدون نیاز به سیم‌کشی‌های پیچیده یا تغییرات مکانیکی درون کلید، در شیارهای اختصاصی قرار گیرند. تجهیزاتی نظیر بوبین‌های قطع شنت (MX)، کنتاکت‌های کمکی و خطا (OF/SD/SDE) و موتورهای شارژ فنر (MCH)، سطح ایمنی پرسنل را افزایش داده و کنترل تابلو را در هماهنگی کامل با سیستم‌های مدیریت انرژی و اسکادا قرار می‌دهند.
معرفی قطعات و تجهیزات جانبی موجود در سایت
بوبین قطع شنت تریپ (Shunt Trip Release) مخصوص کلیدهای کامپکت خانواده Compact NSX و NSXm. مدل LV429394 با ولتاژ تحریک 250V DC (محدوده ۲۰۰ تا ۲۵۰ ولت مستقیم) کار می‌کند. با اعمال یک پالس الکتریکی لحظه‌ای به این بوبین از طریق شستی اضطراری (E-Stop)، رله‌های حفاظتی یا خروجی PLC، کلید بلافاصله در کسری از ثانیه قطع می‌شود.
شناخته‌شده‌ترین و پرکاربردترین کنتاکت کمکی ماژولار اشنایدر. کد 29450 یک کنتاکت چنج‌اور (1C/O) یونیورسال است که بسته به شیاری که در آن نصب می‌شود، نقشی متفاوت ایفا می‌کند: وضعیت قطع/وصل کلید (OF)، قطع بر اثر خطای عمومی (SD)، قطع بر اثر خطای الکتریکی اضافه بار یا اتصال کوتاه (SDE)، و قطع بر اثر نشتی زمین (SDV).

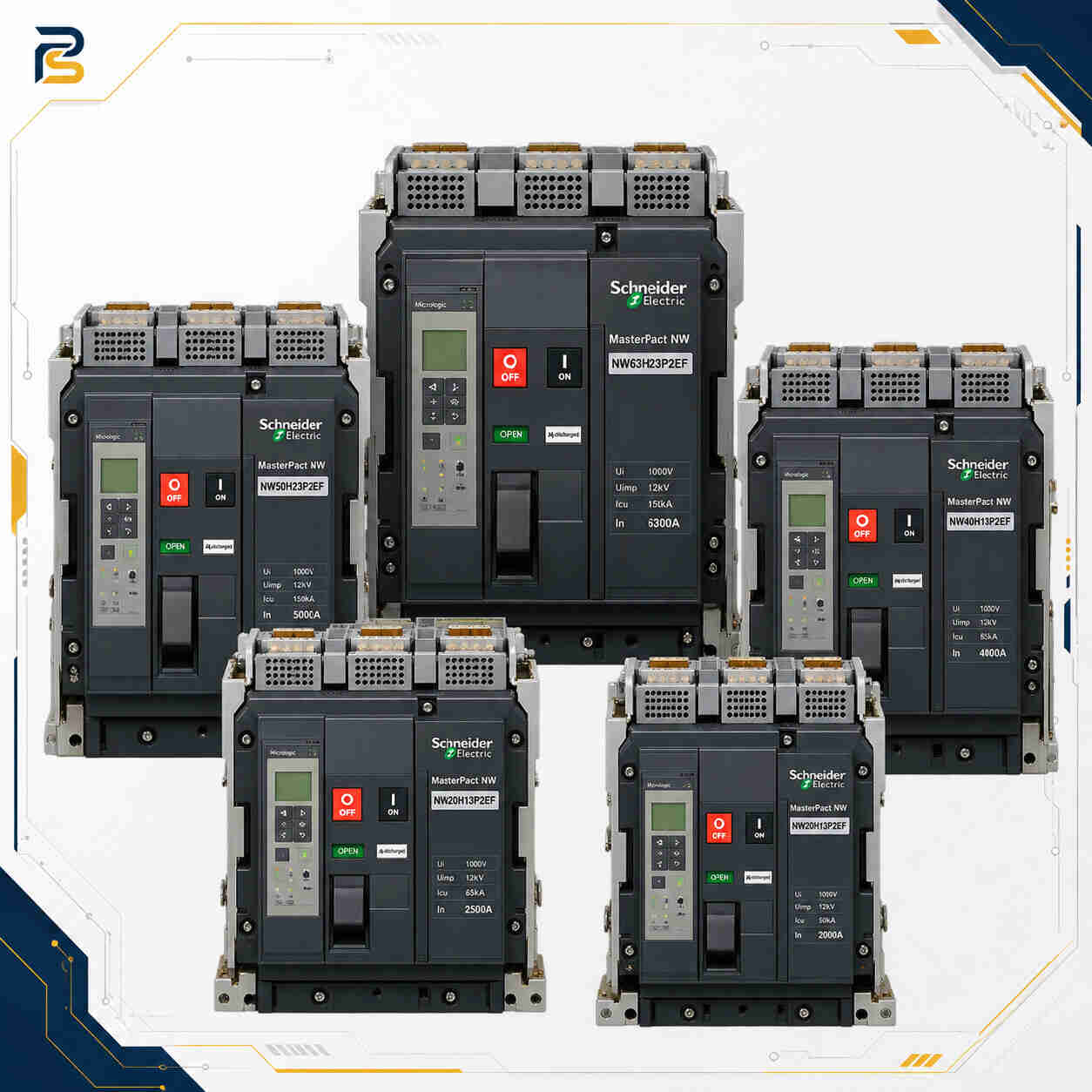

مکانیزم موتوری شارژ فنر (Gear Motor) مخصوص کلیدهای هوایی سری MasterPact NW در نسخه ثابت (Fixed). کد فنی 48212 فنر مکانیزم وصل کلید هوایی را پس از هر بار قطع به صورت خودکار و در کمتر از ۴ ثانیه شارژ می‌کند تا کلید بلافاصله آماده وصل مجدد از راه دور یا در تابلوهای چنج‌اور اتوماتیک (ATS) باشد.
مشخصات فنی و مقایسه ادوات جانبی کلید قدرت
| کد فنی قطعه | نوع تجهیز جانبی | سازگاری با کلیدهای اشنایدر | عملکرد اصلی در مدار |
|---|---|---|---|
| LV429394 | بوبین قطع شنت (MX) | Compact NSX100 تا NSX630 | قطع فوری کلید با اعمال ولتاژ فرمان 250V DC |
| 29450 | کنتاکت کمکی / فیدبک خطا | Compact NSX / CVS / PowerPact | ارسال سیگنال وضعیت یا خطا به سیستم کنترل و PLC |
| 48212 | موتور شارژ فنر (MCH) | MasterPact NW (نسخه Fixed) | شارژ الکتریکی اتوماتیک فنر مکانیزم کلید هوایی |
راهنمای انتخاب مهندسی و نکات پیش از استعلام
انتخاب لوازم جانبی کلیدهای قدرت اشنایدر نیازمند دقت بالا به کدهای فنی و شرایط مدار فرمان تابلو است:
- ولتاژ کاری بوبین شنت تریپ: بوبین LV429394 برای تغذیه با ولتاژ مستقیم 250V DC طراحی شده است که معمولاً از بانک باتری پست‌های صنعتی یا منابع تغذیه DC تامین می‌شود. هرگز ولتاژ متناوب (AC) یا ولتاژهای مستقیم متداول نظیر 24VDC را به این کد متصل نکنید، زیرا عمل نکرده یا آسیب می‌بیند.
- تفاوت کاربری کنتاکت 29450 با توجه به شیار نصب: کد 29450 به تنهایی یک کنتاکت میکروسوئیچی استاندارد است. وجه تمایز آن در محل نصب است؛ اگر آن را در شیار OF کلید کامپکت قرار دهید وضعیت باز/بسته بودن اهرم را نشان می‌دهد، اما اگر در شیار SDE نصب شود، صرفاً در صورتی تغییر وضعیت می‌دهد که رله تریپ الکترونیکی یا حرارتی-مغناطیسی کلید به دلیل خطای اتصال کوتاه یا اضافه بار عمل کرده باشد.
- تطابق موتور MCH با فریم کلید: موتور کد 48212 منحصراً برای فریم کلیدهای هوایی MasterPact NW طراحی شده است و نباید برای سری MasterPact NT یا خانواده جدید MasterPact MTZ استفاده شود. همچنین تطابق نوع ثابت (Fixed) یا کشویی (Draw-out) پیش از سفارش باید بررسی گردد.
- مدل دقیق و سایز فریم کلیدی که تجهیز روی آن نصب خواهد شد (مثلاً NSX250 یا MasterPact NW20).
- پارت نامبر عددی دقیق اشنایدر (Order Code) جهت جلوگیری از اشتباه در ولتاژها.
- نوع ولتاژ فرمان مدار (AC یا DC) و سطح ولتاژ دقیق آن (24V، 110V، 220V یا 250V).
- نیاز به کانکتورهای سوکتی یا سیم‌های ارتباطی ویژه برای مدل‌های کشویی.
سوالات متداول
تفاوت بوبین شنت تریپ (MX) با بوبین آندر ولتاژ (MN) در چیست؟
بوبین شنت تریپ (MX) در حالت عادی بی‌برق است و با «اعمال ولتاژ لحظه‌ای» عمل کرده و کلید را قطع می‌کند (مثلاً برای توقف اضطراری). در مقابل، بوبین آندر ولتاژ (MN) باید همواره برق‌دار باشد و به محض «افت ولتاژ یا قطع برق مدار»، کلید را جهت حفاظت تجهیزات قطع می‌کند (عملکرد خودکار در صورت بی برقی).
کنتاکت کمکی 29450 چه تفاوتی با کنتاکت‌های خطای اختصاصی دارد؟
کد 29450 یک کنتاکت چندمنظوره (Multi-purpose) است. این هوشمندی در طراحی اشنایدر باعث شده که تابلوسازان و انبارداران به جای نگهداری چندین قطعه مختلف برای وضعیت‌های OF، SD یا SDE، تنها همین یک کد فنی را تهیه کرده و با قرار دادن آن در اسلات‌های مکانیکی مختلف درون کلید NSX، عملکرد مورد نظر را دریافت کنند.
پس از نصب موتور MCH کد 48212 روی کلید هوایی، آیا امکان وصل خودکار کلید وجود دارد؟
موتور MCH صرفاً وظیفه شارژ مکانیکی فنر کلید هوایی را بر عهده دارد. برای آنکه کلید پس از شارژ فنر به صورت خودکار یا با سیگنال الکتریکی وصل شود، علاوه بر موتور MCH، نصب یک «بوبین وصل یا Closing Release (کد XF)» نیز درون کلید هوایی الزامی است.
