| ردیف | کد فنی | نام محصول | توضیحات | قیمت | تصویر | کاتالوگ | hf:att:pa_rated-voltage |
|---|---|---|---|---|---|---|---|
| 3816 | A9R41425 | کلید محافظ جان اشنایدر Acti9 iID 25A چهارپل 30mA Type AC کد A9R41425 | Schneider Acti9 iID A9R41425 یک RCCB چهارپل با جریان نامی 25 A، حساسیت 30 mA و کلاس Type AC است. این تجهیز حفاظت نشتی را انجام می‌دهد و برای حفاظت اضافه‌بار/اتصال کوتاه باید با MCB/MCCB مناسب هماهنگ شود. | تماس بگیرید |  | 400-415-v-ac | |
| 3815 | A9R41440 | کلید محافظ جان اشنایدر Acti9 iID 40A چهارپل 30mA Type AC کد A9R41440 | Schneider Acti9 iID A9R41440 یک RCCB چهارپل با جریان نامی 40 A، حساسیت 30 mA و کلاس Type AC است. این تجهیز حفاظت نشتی را انجام می‌دهد و برای حفاظت اضافه‌بار/اتصال کوتاه باید با MCB/MCCB مناسب هماهنگ شود. | تماس بگیرید | | 400-415-v-ac | |
| 3814 | A9R41463 | کلید محافظ جان اشنایدر Acti9 iID 63A چهارپل 30mA Type AC کد A9R41463 | Schneider Acti9 iID A9R41463 یک RCCB چهارپل با جریان نامی 63 A، حساسیت 30 mA و کلاس Type AC است. این تجهیز حفاظت نشتی را انجام می‌دهد و برای حفاظت اضافه‌بار/اتصال کوتاه باید با MCB/MCCB مناسب هماهنگ شود. | تماس بگیرید | | 400-415-v-ac | |
| 3813 | A9R41480 | کلید محافظ جان اشنایدر Acti9 iID 80A چهارپل 30mA Type AC کد A9R41480 | Schneider Acti9 iID A9R41480 یک RCCB چهارپل با جریان نامی 80 A، حساسیت 30 mA و کلاس Type AC است. این تجهیز حفاظت نشتی را انجام می‌دهد و برای حفاظت اضافه‌بار/اتصال کوتاه باید با MCB/MCCB مناسب هماهنگ شود. | تماس بگیرید | | 400-415-v-ac | |
| 3812 | 16905 | کلید محافظ جان اشنایدر Acti9 RCCB-ID 125A چهارپل 30mA Type AC کد 16905 | Schneider Acti9 RCCB-ID 16905 یک RCCB چهارپل با جریان نامی 125 A، حساسیت 30 mA و کلاس Type AC است. این تجهیز حفاظت نشتی را انجام می‌دهد و برای حفاظت اضافه‌بار/اتصال کوتاه باید با MCB/MCCB مناسب هماهنگ شود. | تماس بگیرید |  | 400-415-v-ac | |
| 3811 | A9DE3725 | کلید محافظ جان ترکیبی اشنایدر Acti9 iCV40N 25A 3P+N 30mA کد A9DE3725 | Schneider Acti9 iCV40N A9DE3725 یک RCBO چهارماژوله 3P+N با جریان نامی 25 A، منحنی C، حساسیت 30 mA Type AC و ظرفیت قطع 6 kA است که حفاظت اضافه‌بار، اتصال کوتاه و جریان نشتی را در یک تجهیز ترکیب می‌کند. | تماس بگیرید |  | 400-415-v-ac | |
| 3810 | A9DE3732 | کلید محافظ جان ترکیبی اشنایدر Acti9 iCV40N 32A 3P+N 30mA کد A9DE3732 | Schneider Acti9 iCV40N A9DE3732 یک RCBO چهارماژوله 3P+N با جریان نامی 32 A، منحنی C، حساسیت 30 mA Type AC و ظرفیت قطع 6 kA است که حفاظت اضافه‌بار، اتصال کوتاه و جریان نشتی را در یک تجهیز ترکیب می‌کند. | تماس بگیرید | | 400-415-v-ac | |
| 3809 | A9DE3740 | کلید محافظ جان ترکیبی اشنایدر Acti9 iCV40N 40A 3P+N 30mA کد A9DE3740 | Schneider Acti9 iCV40N A9DE3740 یک RCBO چهارماژوله 3P+N با جریان نامی 40 A، منحنی C، حساسیت 30 mA Type AC و ظرفیت قطع 6 kA است که حفاظت اضافه‌بار، اتصال کوتاه و جریان نشتی را در یک تجهیز ترکیب می‌کند. | تماس بگیرید | | 400-415-v-ac |
معرفی تخصصی کلیدهای محافظ جان و نشتی جریان اشنایدر الکتریک
برق‌گرفتگی ناشی از تماس مستقیم یا غیرمستقیم با هادی‌های برق‌دار و خطرات ناشی از آتش‌سوزی به دلیل جریان‌های نشتی ضعیف در کابل‌ها، از مهم‌ترین تهدیدات جانی و مالی در شبکه‌های توزیع هستند. شرکت اشنایدر الکتریک با تکیه بر استاندارد معتبر Acti9، امن‌ترین و پیشرفته‌ترین کلیدهای محافظ جان (Residual Current Devices) را به منظور حفاظت قطعی از انسان و تجهیزات الکتریکی به بازار عرضه کرده است.
سبد محصولات محافظ جان اشنایدر شامل دو دسته اساسی است: کلیدهای خالص تشخیص نشتی جریان (RCCB) تحت سری محبوب Acti9 iID و مدل‌های توان‌بالای RCCB-ID، و کلیدهای محافظ جان ترکیبی (RCBO) سری پیشرفته Acti9 iCV40N که حفاظت نشتی جریان، اتصال کوتاه و اضافه‌بار را به صورت هم‌زمان در یک بدنه کامپکت ادغام کرده‌اند. سرعت قطع زیر ۳۰ میلی‌ثانیه، حساسیت دقیق ۳۰ میلی‌آمپر (حفاظت جان افراد) و نشانگرهای مکانیکی ایمنی (VisiSafe و VisiTrip)، تجهیزات اشنایدر را به مرجع استانداردهای مهندسی ساختمان و صنعت تبدیل کرده است.
خانواده‌ها و مدل‌های محافظ جان اشنایدر موجود

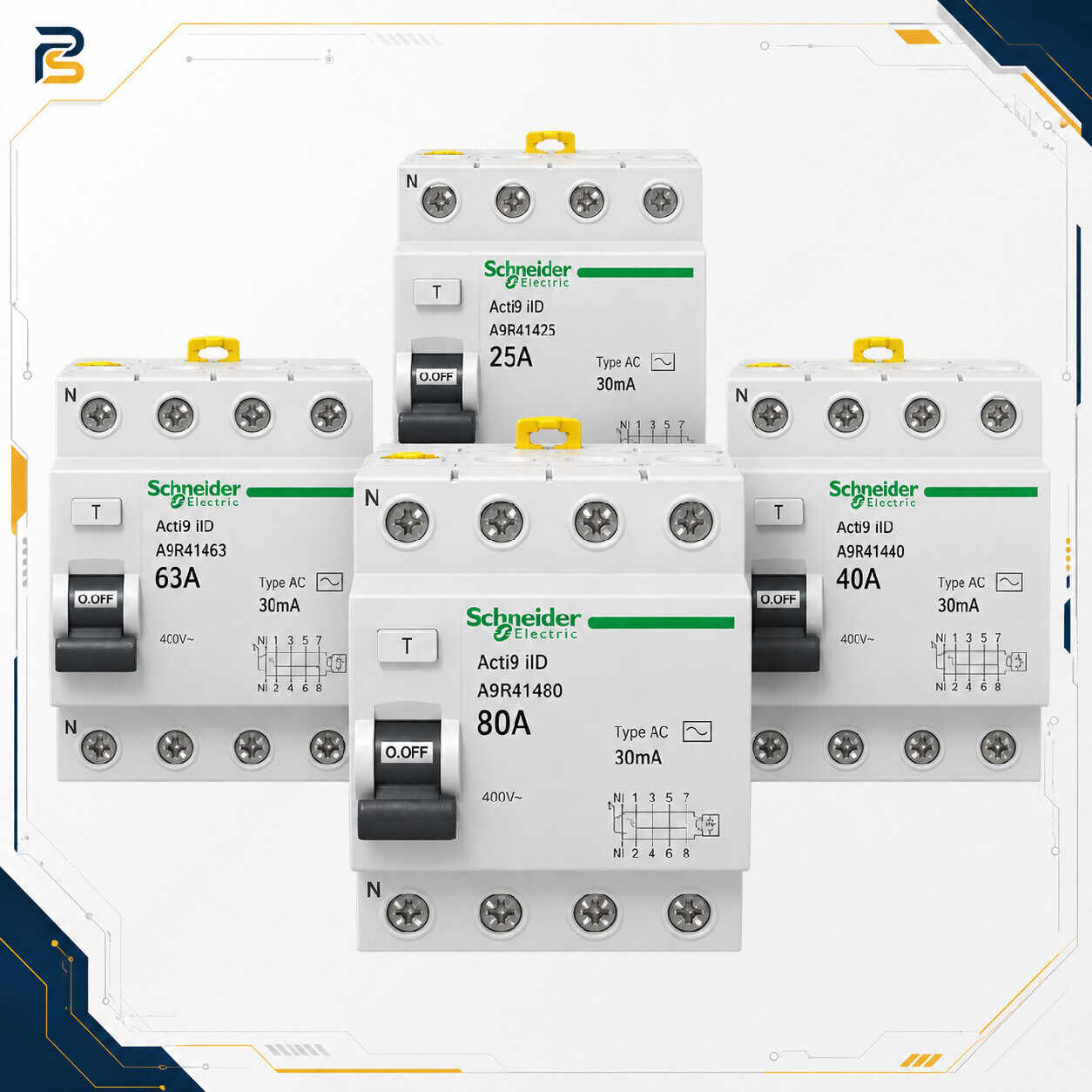

شناخته‌شده‌ترین کلیدهای RCCB چهارپل (3P+N) برای مصارف سه‌فاز عمومی و صنعتی با حساسیت ۳۰ میلی‌آمپر و کلاس کاری Type AC. این خانواده جریان‌های نامی متنوعی را شامل می‌شود: A9R41425 (25A)، A9R41440 (40A)، A9R41463 (63A) و A9R41480 (80A) که برای حفاظت افراد در برابر شوک الکتریکی در کارگاه‌ها، موتورخانه‌ها و تابلوهای توزیع سه‌فاز طراحی شده‌اند.

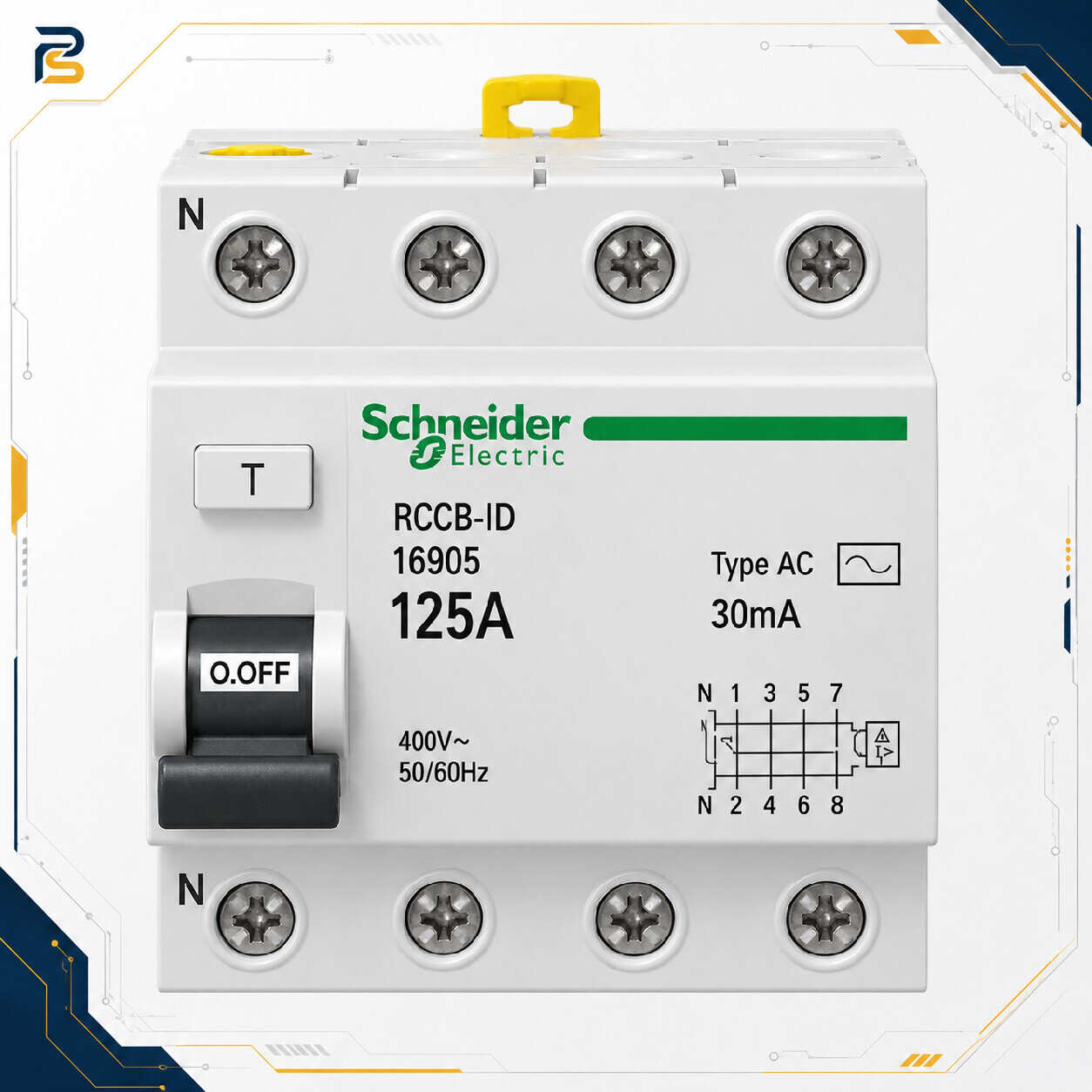

کلید نشتی جریان پرقدرت برای فیدرهای سنگین فشار ضعیف. کد 16905 یک محافظ جان چهارپل با جریان نامی ۱۲۵ آمپر و آستانه حساسیت ۳۰ میلی‌آمپر از نوع Type AC است که برای ورودی تابلوهای توزیع اصلی، تجهیزات پرمصرف و کاربری‌های آمپر بالا که نیازمند ایمنی مستقیم جان پرسنل هستند، عملکردی کم‌نظیر ارائه می‌دهد.

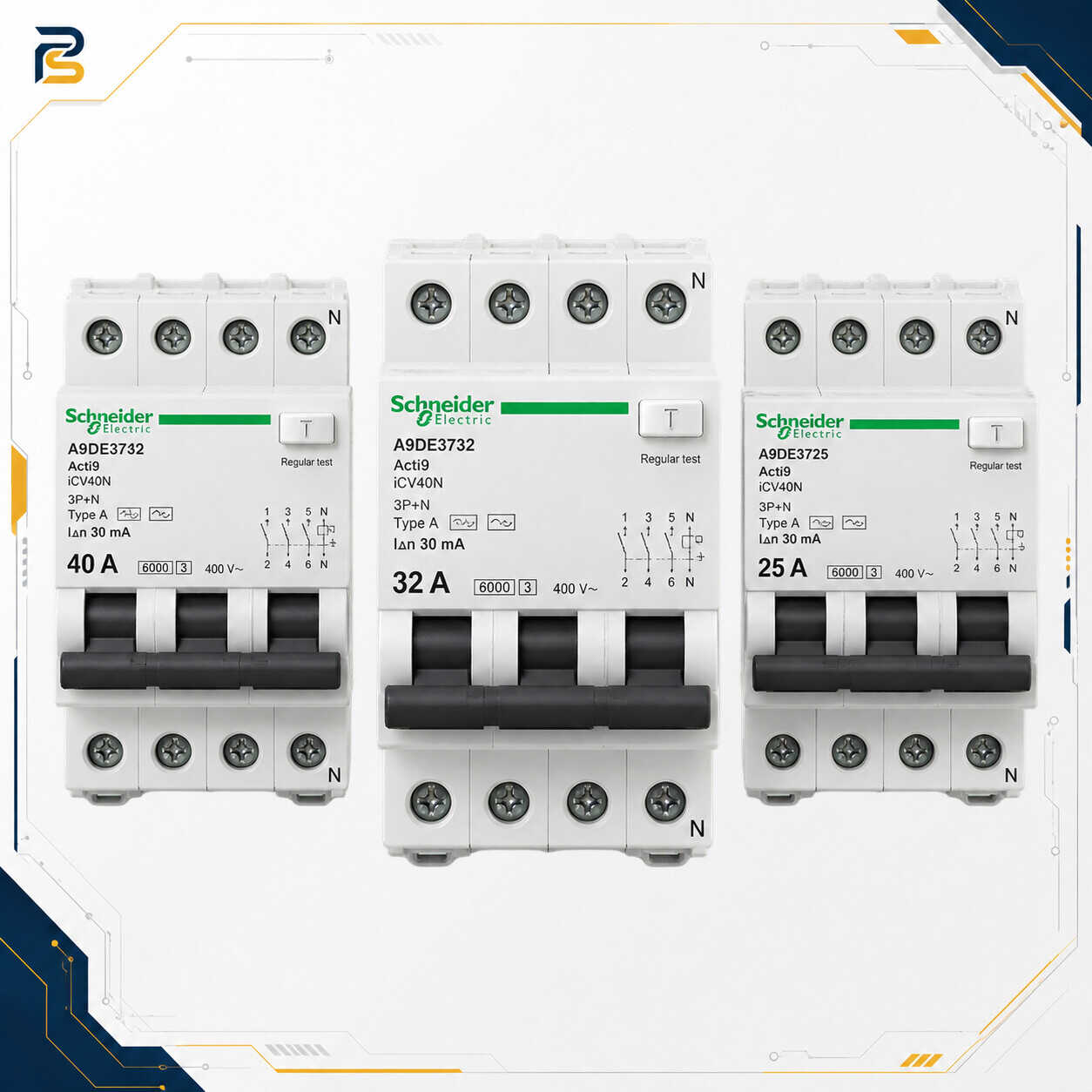

نسل نوین بریکرهای ترکیبی (ترکیب فیوز مینیاتوری و محافظ جان). مدل‌های iCV40N با ساختار 3P+N و حساسیت ۳۰ میلی‌آمپر در رنج‌های جریانی 25A (کد A9DE3725)، 32A (کد A9DE3732) و 40A (کد A9DE3740) عرضه می‌شوند. این سری بدون نیاز به مینیاتوری مجزا، مدار را در برابر اتصال کوتاه (قدرت قطع 6kA)، اضافه‌بار حرارتی و نشتی جریان به طور هم‌زمان محافظت می‌کند.
مشخصات فنی و مقایسه کدهای موجود
| کد فنی اشنایدر | نوع کلید | تعداد پل | جریان نامی (In) | حساسیت نشتی (IΔn) | حفاظت اتصال کوتاه |
|---|---|---|---|---|---|
| A9R41425 | iID (RCCB) | 4P (چهارپل) | 25 آمپر | 30mA (Type AC) | ندارد (نیاز به MCB بالادست) |
| A9R41440 | iID (RCCB) | 4P (چهارپل) | 40 آمپر | 30mA (Type AC) | ندارد (نیاز به MCB بالادست) |
| A9R41463 | iID (RCCB) | 4P (چهارپل) | 63 آمپر | 30mA (Type AC) | ندارد (نیاز به MCB بالادست) |
| A9R41480 | iID (RCCB) | 4P (چهارپل) | 80 آمپر | 30mA (Type AC) | ندارد (نیاز به MCB بالادست) |
| 16905 | RCCB-ID | 4P (چهارپل) | 125 آمپر | 30mA (Type AC) | ندارد (نیاز به MCB بالادست) |
| A9DE3725 | iCV40N (RCBO) | 3P+N (ترکیبی) | 25 آمپر | 30mA | دارد (6000A / 6kA) |
| A9DE3732 | iCV40N (RCBO) | 3P+N (ترکیبی) | 32 آمپر | 30mA | دارد (6000A / 6kA) |
| A9DE3740 | iCV40N (RCBO) | 3P+N (ترکیبی) | 40 آمپر | 30mA | دارد (6000A / 6kA) |
راهنمای انتخاب مهندسی و نکات پیش از استعلام
رعایت اصول مهندسی در جانمایی و اتصال کلیدهای محافظ جان، ضامن کارکرد صحیح و جلوگیری از تریپ‌های ناخواسته است:
- تفاوت حیاتی RCCB و RCBO: کلیدهای سری Acti9 iID (کدهای A9R) از نوع RCCB هستند؛ به این معنا که تنها خطای جریان نشتی را می‌بینند و تحمل اضافه بار یا اتصال کوتاه را ندارند. بنابراین باید همیشه یک کلید مینیاتوری با جریان معادل یا کمتر در مدار آن‌ها قرار گیرد. در مقابل، سری iCV40N از نوع RCBO است و خود دارای بخش تریپ حرارتی-مغناطیسی کامل بوده و نیازی به فیوز مینیاتوری مجزا ندارد که این امر فضای تابلو را به نصف کاهش می‌دهد.
- سیم‌کشی دقیق سیم نول (Neutral): برای عملکرد صحیح محافظ جان‌های چهارپل، سیم نول مدار مصرفی حتماً باید از ترمینال N کلید عبور کند. اتصال اشتباه نول بعد از کلید به شین نول عمومی تابلو یا تماس آن با ارت، باعث تریپ فوری کلید به محض روشن شدن مصرف‌کننده‌ها خواهد شد.
- حساسیت ۳۰ میلی‌آمپر برای حفاظت انسان: بر اساس استانداردهای بین‌المللی ایمنی ساختمان (از جمله مقررات ملی و استانداردهای IEC)، برای حفاظت مستقیم از جان انسان در برابر شوک قلبی ناشی از برق‌گرفتگی، منحصراً باید از کلیدهای با حساسیت ۳۰ میلی‌آمپر (30mA) استفاده شود. کلیدهای ۳۰۰ میلی‌آمپر تنها کاربرد ضد حریق صنعتی دارند.
- نشانگرهای VisiSafe و VisiTrip: اشنایدر در خانواده Acti9 از دو پنجره نشانگر مکانیکی بهره می‌برد: VisiSafe با نوار سبز رنگ اطمینان قطعی از باز بودن فیزیکی پلاتین‌ها را می‌دهد و VisiTrip با تغییر رنگ به قرمز، نشان می‌دهد قطع کلید بر اثر بروز خطای نشتی بوده و نه قطع دستی توسط اپراتور.
- نوع تجهیز: محافظ جان معمولی (iID) یا محافظ جان ترکیبی مینیاتوری‌دار (iCV40N).
- جریان نامی کاری بر حسب آمپر (۲۵، ۳۲، ۴۰، ۶۳، ۸۰ یا ۱۲۵ آمپر).
- تعداد پل‌های مورد نیاز (تمام مدل‌های این دسته سه‌فاز چهارپل 4P یا 3P+N هستند).
- تاییدیه تیپ جریان نشتی (Type AC برای بارهای خطی متناوب عمومی یا Type A برای بارهای حاوی یکسوسازها).
سوالات متداول
تفاوت کلیدهای محافظ جان تیپ AC با تیپ A در چیست؟
کلیدهای محافظ جان تیپ AC (مانند کدهای سری A9R414) تنها قادر به تشخیص جریان‌های نشتی متناوب سینوسی خالص هستند و برای مدارهای عمومی روشنایی، هیترها و مصارف استاندارد کاربرد دارند. در مقابل، کلیدهای تیپ A علاوه بر جریان متناوب، می‌توانند جریان‌های نشتی با مولفه مستقیم پالسی (مانند خروجی ماشین‌های لباسشویی مدرن، اینورترها و منابع تغذیه سوئیچینگ) را نیز به درستی تشخیص دهند.
دکمه تست (T) روی کلید محافظ جان چه عملکردی دارد و هر چند وقت باید فشرده شود؟
دکمه تست یک مسیر نشتی مصنوعی درون کلید ایجاد می‌کند تا از عملکرد مکانیکی اهرم و سلامت سنسور حلقوی هسته ترانسفرمر مطمئن شوید. برای حفظ قابلیت اطمینان سیستم، طبق دستورالعمل شرکت اشنایدر الکتریک، این دکمه باید در شرایط برق‌دار بودن مدار، حداقل هر ۶ ماه یک‌بار فشرده شود. در صورت عدم قطع کلید پس از فشردن دکمه تست، کلید باید فوراً تعویض گردد.
چرا در محافظ جان‌های معمولی (iID) آمپراژ کلید باید مساوی یا بزرگتر از فیوز بالادست باشد؟
از آنجا که کلیدهای سری iID بخش حفاظت حرارتی ندارند، عبور جریان‌های بیشتر از توان نامی به مدت طولانی باعث داغ شدن و سوختن پلاتین‌های داخلی آن می‌شود. بنابراین همواره جریان نامی محافظ جان (مثلاً 40A) باید بزرگتر یا برابر با جریان نامی فیوز مینیاتوری محافظت‌کننده آن باشد تا پیش از آسیب به کلید نشتی، فیوز عمل کند.
مزیت استفاده از محافظ جان ترکیبی iCV40N در تابلوهای برق چیست؟
در روش‌های سنتی برای یک خروجی سه‌فاز، به یک کلید مینیاتوری چهارپل و یک کلید محافظ جان چهارپل نیاز است که مجموعاً ۸ ماژول ریلی فضا اشغال می‌کنند. اما کلید ترکیبی RCBO سری iCV40N اشنایدر هر دو وظیفه را تنها در ۴ ماژول انجام می‌دهد؛ سیم‌کشی میان مینیاتوری و محافظ جان را حذف کرده و عیب‌یابی اتصال کوتاه از نشتی زمین را بسیار سریع‌تر می‌کند.
