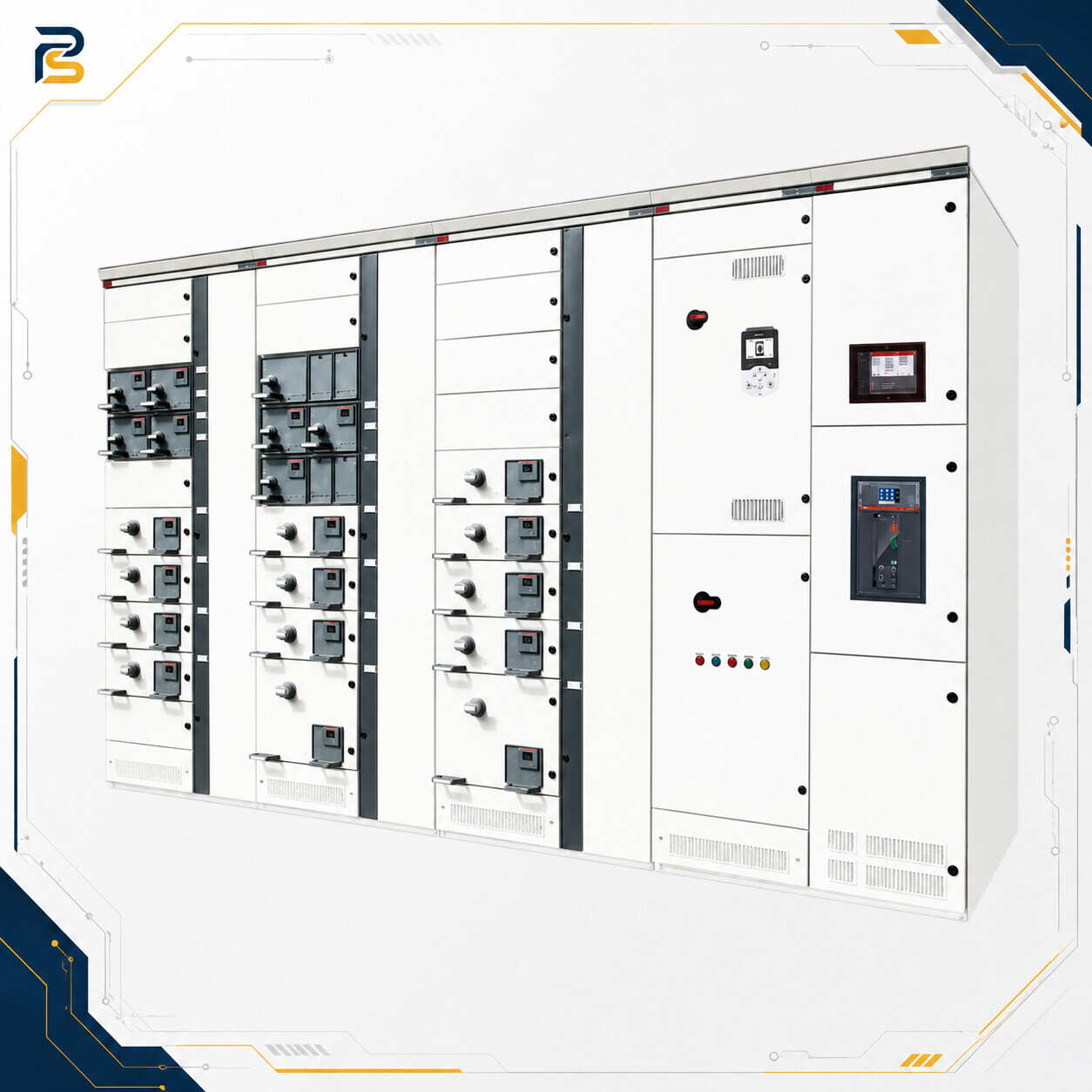

| 2705 | MNS 3.0 | تابلو فشار ضعیف ABB MNS 3.0 | ABB MNS 3.0 یک تابلو برق فشار ضعیف ماژولار و قابل‌پیکربندی است که برای توزیع و کنترل توان در پروژه‌های صنعتی و زیرساختی طراحی شده است. این سری با ساختار تفکیک‌شده، امکان نصب Fixed، Withdrawable و Plug-in، و پشتیبانی از نسخه‌های دیجیتال برای پایش و عیب‌یابی، گزینه‌ای مناسب برای فیدرهای ورودی، خروجی و مدارهای اصلی در تأسیسات حساس به‌شمار می‌آید. | تماس بگیرید |  | %d8%aa%d8%a7-690-v-ac-750-v-dc | |
| 4329 | NeoGear | تابلو فشار ضعیف ABB NeoGear | تابلو فشار ضعیف ABB NeoGear از تجهیزات تخصصی ABB در رده تابلو برق فشار ضعیف / سوییچگیر است که مطابق با استاندارد IEC 61439-1, IEC 61439-2, IEC TR 61641 برای توزیع اصلی توان و مراکز کنترل موتور (MCC) هوشمند در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها طراحی شده است. از مشخصات فنی شاخص این خانواده می‌توان به ولتاژ نامی برابر با تا 690 V AC (ولتاژ عایقی 1000 V)؛ جریان نامی برابر با شینه اصلی تا 4000 A؛ جریان تحمل کوتاه‌مدت نامی (Icw) برابر با تا 100 kA / 1 s (مقاوم در برابر قوس درونی تا 65 kA / 0.5 s)؛ فرکانس نامی برابر با 50 / 60 Hz اشاره کرد. انتخاب کد فنی و پیکربندی دقیق این محصول بر اساس پارامترهای شبکه، جریان نامی و الزامات حفاظتی و کنترلی پروژه انجام می‌شود. | تماس بگیرید | - | %d8%aa%d8%a7-690-v-ac-%d9%88%d9%84%d8%aa%d8%a7%da%98-%d8%b9%d8%a7%db%8c%d9%82%db%8c-1000-v |
معرفی تخصصی تابلوهای فشار ضعیف ABB (سوییچگیر LV)
تابلوهای فشار ضعیف (Low Voltage Switchgears) برند ABB، به عنوان یکی از ایمن‌ترین و منعطف‌ترین راهکارهای توزیع انرژی و کنترل موتور در سطح ولتاژ پایین (تا ۶۹۰ ولت AC) در جهان شناخته می‌شوند. این تجهیزات وظیفه حیاتی دریافت انرژی از ترانسفورماتورها و توزیع ایمن آن میان مصرف‌کننده‌های مختلف را بر عهده دارند.
پلتفرم پرچمدار و جهانی ABB در این حوزه، خانواده MNS است. تابلوهای سری MNS 3.0 با معماری کاملاً ماژولار و مقیاس‌پذیر، برای پاسخگویی به سخت‌ترین شرایط بهره‌برداری در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، دیتاسنترها و صنایع معدنی طراحی شده‌اند. این سوییچگیرها با رعایت دقیق استانداردهای IEC 61439 و مقاومت اثبات‌شده در برابر قوس الکتریکی داخلی (Internal Arc Fault)، بالاترین سطح ایمنی را برای اپراتورها و تداوم سرویس‌دهی سیستم (LSC) فراهم می‌کنند.
پلتفرم‌ها و ساختارهای تابلو فشار ضعیف MNS 3.0
این ساختار از تابلوهای MNS که معمولاً به عنوان تابلوی اصلی توزیع (Main Distribution Board) استفاده می‌شود، برای جانمایی کلیدهای هوایی (ACB) جریان بالا نظیر سری Emax 2 و کلیدهای اتوماتیک (MCCB) سری Tmax XT بهینه‌سازی شده است تا جریان‌های تا 6300 آمپر را با بالاترین قابلیت اطمینان توزیع کند.
پیکربندی تخصصی MNS برای تغذیه و حفاظت الکتروموتورها. این تابلوها با استفاده از ماژول‌های فشرده، امکان قرارگیری تعداد زیادی فیدر موتور، سافت‌استارتر و درایو (VFD) را در یک سلول واحد فراهم کرده و مدیریت متمرکز موتورها را در خطوط تولید آسان می‌سازند.
تکنولوژی کلیدی در سری MNS 3.0، استفاده از فیدرهای کشویی است. این قابلیت به مهندسان نگهداری اجازه می‌دهد بدون نیاز به خاموش کردن کل تابلو برق (قطع باس‌بار اصلی)، یک فیدر یا راه‌انداز موتور را در کمترین زمان ممکن (کاهش MTTR) از مدار خارج کرده و با یک ماژول زاپاس جایگزین کنند.
مشخصات فنی و استانداردهای پلتفرم ABB MNS
| پارامتر فنی | مشخصات نامی در سری MNS 3.0 |
|---|---|
| ولتاژ نامی عملکرد (Ue) | تا 690 ولت AC |
| ولتاژ عایقی نامی (Ui) | 1000 ولت AC / 1500 ولت DC |
| جریان نامی باس‌بار اصلی (In) | تا 6300 آمپر |
| تحمل جریان اتصال کوتاه (Icw) | تا 100kA (و در طراحی‌های خاص تا 120kA) در 1 ثانیه |
| فرم‌های جداسازی داخلی (Form of Separation) | از Form 2 تا Form 4b (مطابق نیاز پروژه) |
| استانداردهای مرجع | IEC 61439-1/2 و IEC TR 61641 (ایمنی قوس داخلی) |
راهنمای انتخاب مهندسی و نکات پیش از استعلام قیمت
طراحی و ساخت تابلوهای فشار ضعیف کاملاً پروژه‌محور است و قیمت نهایی مستقیماً به معماری شبکه، نوع ماژول‌ها و برند قطعات داخلی وابسته است. برای انتخاب صحیح پیکربندی تابلو MNS، باید محدودیت‌های ابعادی پست برق، سناریوهای اتصال کوتاه و الزامات بهره‌برداری مشخص شوند.
جهت استعلام دقیق قیمت مهندسی از پویاگران صنعت (PSCO)، ارسال اطلاعات زیر ضروری است:
- نقشه تک‌خطی (SLD – Single Line Diagram) تأییدشده پروژه.
- لیست بارها و مصرف‌کننده‌ها (Load List) شامل توان موتورها و سایر تجهیزات.
- تعیین سطح جریان نامی باس‌بار و جریان اتصال کوتاه قابل تحمل شبکه (kA).
- تعیین ثابت (Fixed) یا کشویی (Withdrawable) بودن فیدرهای خروجی.
- محدودیت‌های ورود و خروج کابل (از بالا یا پایین) و درجه حفاظت بدنه تابلو (IP).
سوالات متداول
منظور از Form 4b در تابلوهای MNS چیست؟
در استاندارد IEC 61439، فرم‌های جداسازی میزان ایزوله بودن بخش‌های مختلف تابلو را تعیین می‌کنند. در بالاترین سطح یعنی Form 4b، باس‌بارها از واحدهای عملکردی (فیدرها/کلیدها) جدا هستند، هر واحد عملکردی از سایر واحدها مجزاست، و ترمینال‌های خروجی هر فیدر نیز از یکدیگر و از باس‌بارها کاملاً ایزوله شده‌اند. این فرم بالاترین سطح ایمنی را برای اپراتور فراهم می‌کند.
مزیت اصلی تابلوهای کشویی (Withdrawable) نسبت به نوع ثابت (Fixed) چیست؟
در تابلوهای کشویی، تجهیزات مربوط به یک فیدر (مثل کلید، کنتاکتور و بیونتال) روی یک شاسی متحرک قرار دارند. در صورت بروز خرابی، اپراتور می‌تواند بدون قطع کردن برق کل تابلو، ماژول معیوب را بیرون کشیده و یک ماژول سالم را جایگزین کند. این کار زمان تعمیر (MTTR) را از چند ساعت به چند دقیقه کاهش می‌دهد.
آیا تابلوهای MNS 3.0 در برابر آرک (قوس الکتریکی) مقاوم هستند؟
بله، تابلوهای MNS 3.0 بر اساس دستورالعمل IEC TR 61641 طراحی و تست شده‌اند (Arc Proof). ساختار فریم تابلو و دریچه‌های تخلیه فشار به‌گونه‌ای مهندسی شده است که در صورت وقوع انفجار و قوس الکتریکی در داخل سلول، شعله و گازهای داغ به سمت اپراتور پرتاب نشده و به سلول‌های مجاور نیز سرایت نکند.
باس‌بار اصلی در تابلوهای توزیع MNS در کدام قسمت جانمایی می‌شود؟
در طراحی استاندارد تابلوهای MNS، شینه‌های اصلی (Main Busbars) در قسمت پشتی تابلو (Rear) و در یک محفظه کاملاً ایزوله قرار می‌گیرند. این طراحی علاوه بر افزایش ایمنی، امکان توسعه باس‌بار در آینده و اتصال سلول‌های جدید را به سادگی فراهم می‌کند.
