| ردیف | کد فنی | نام محصول | توضیحات | قیمت | تصویر | کاتالوگ | hf:att:pa_rated-voltage |
|---|---|---|---|---|---|---|---|

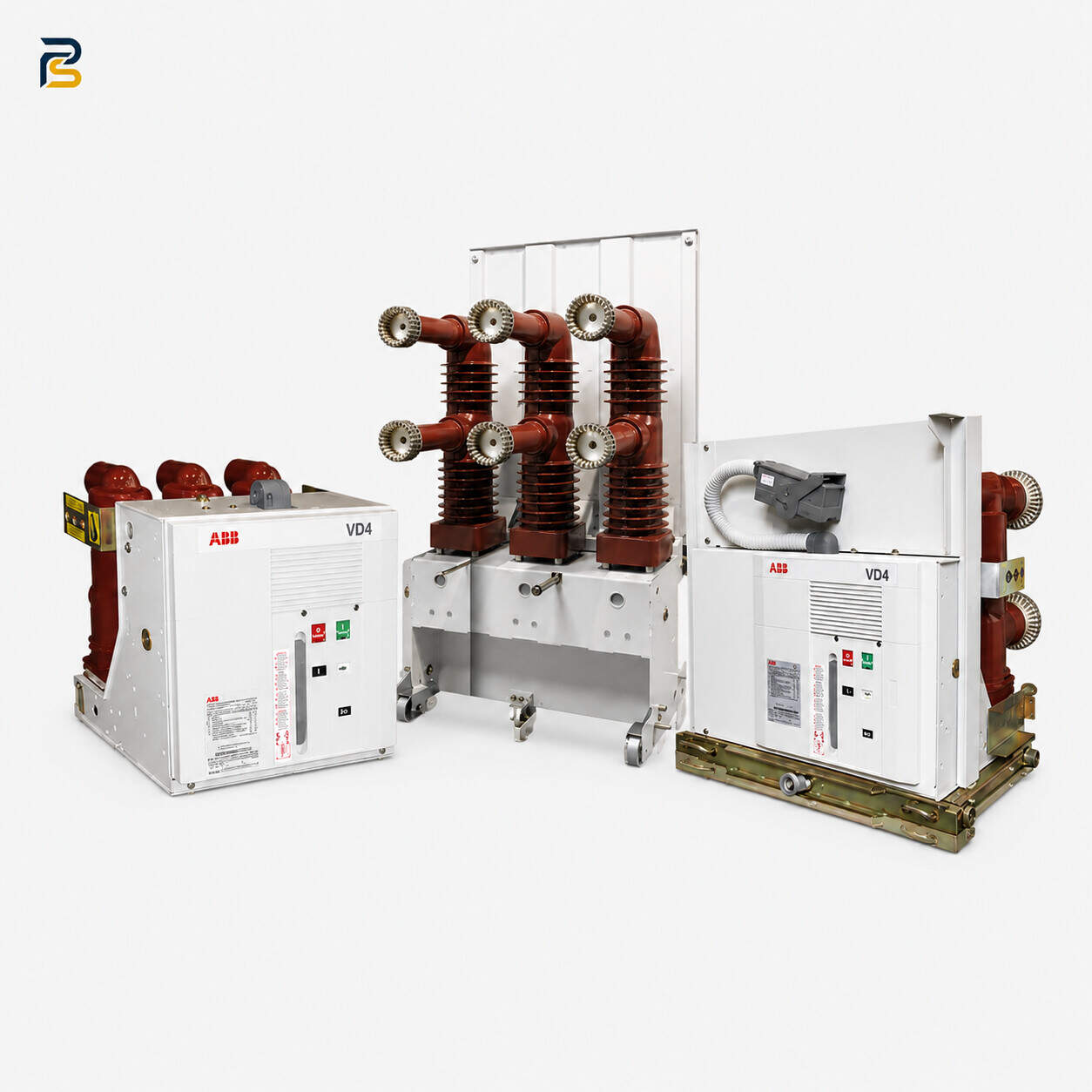

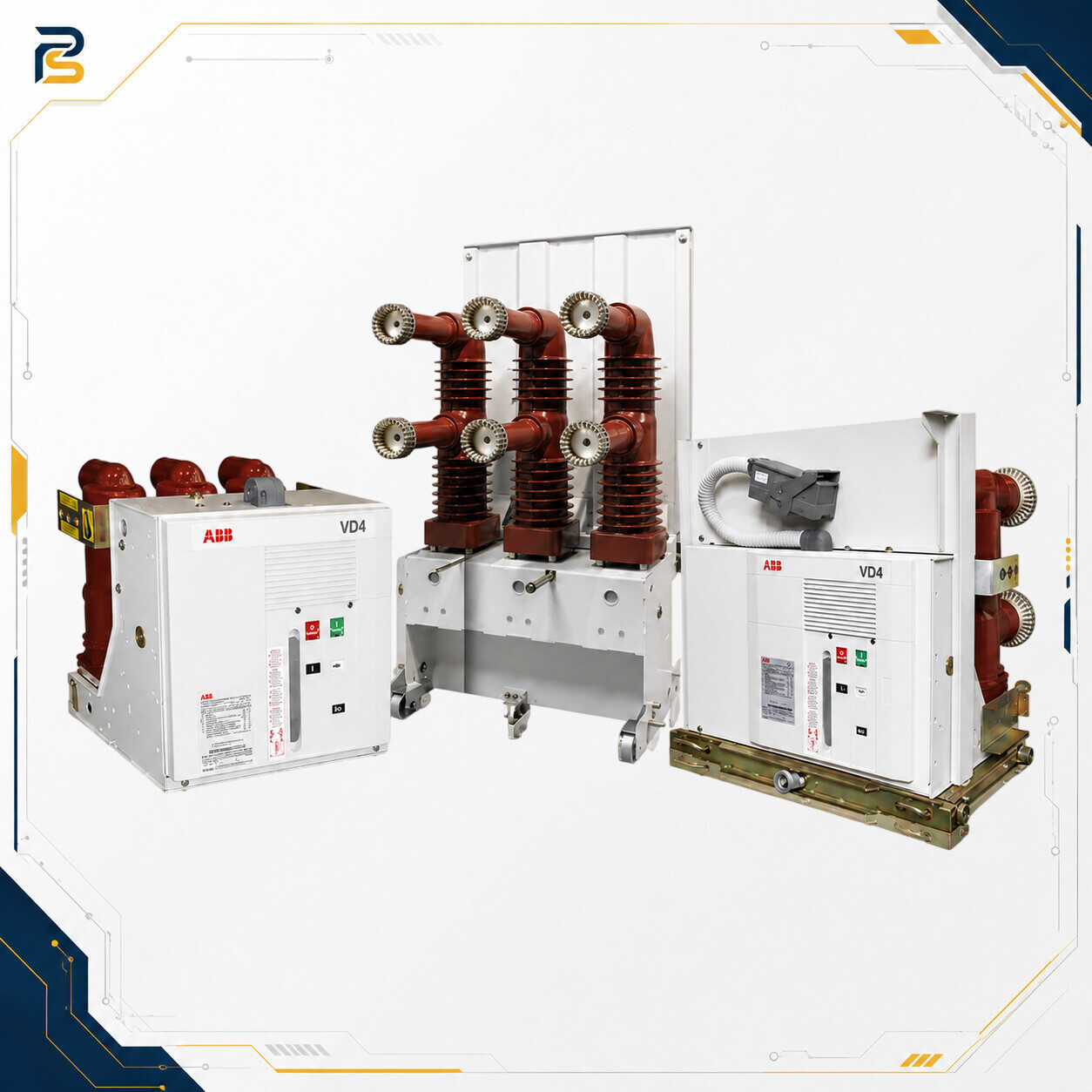

| 2670 | VD4-12-24-kV | کلید قدرت خلأ ABB سری VD4 با ولتاژ 12 تا 24 kV | کلید قدرت خلأ ABB VD4 یک دژنکتور فشار متوسط برای شبکه‌های 12 تا 24 kV است که در مدل‌های 630 تا 3150 A و با قدرت قطع 16 تا 40 kA عرضه می‌شود. این سری با محفظه خلأ تعبیه‌شده در قطب رزینی، مکانیزم انرژی ذخیره‌شده، سیستم ضد پمپاژ و قابلیت ارائه در نسخه ثابت یا کشویی، برای حفاظت کابل‌ها، خطوط هوایی، ترانسفورماتورها، موتورها، ژنراتورها و بانک‌های خازنی طراحی شده است. مشخصات دقیق دستگاه باید بر اساس ولتاژ، جریان، قدرت قطع و نوع تابلو تعیین شود. | تماس بگیرید |  | 12%d8%8c-17-5-%db%8c%d8%a7-24-kv | |

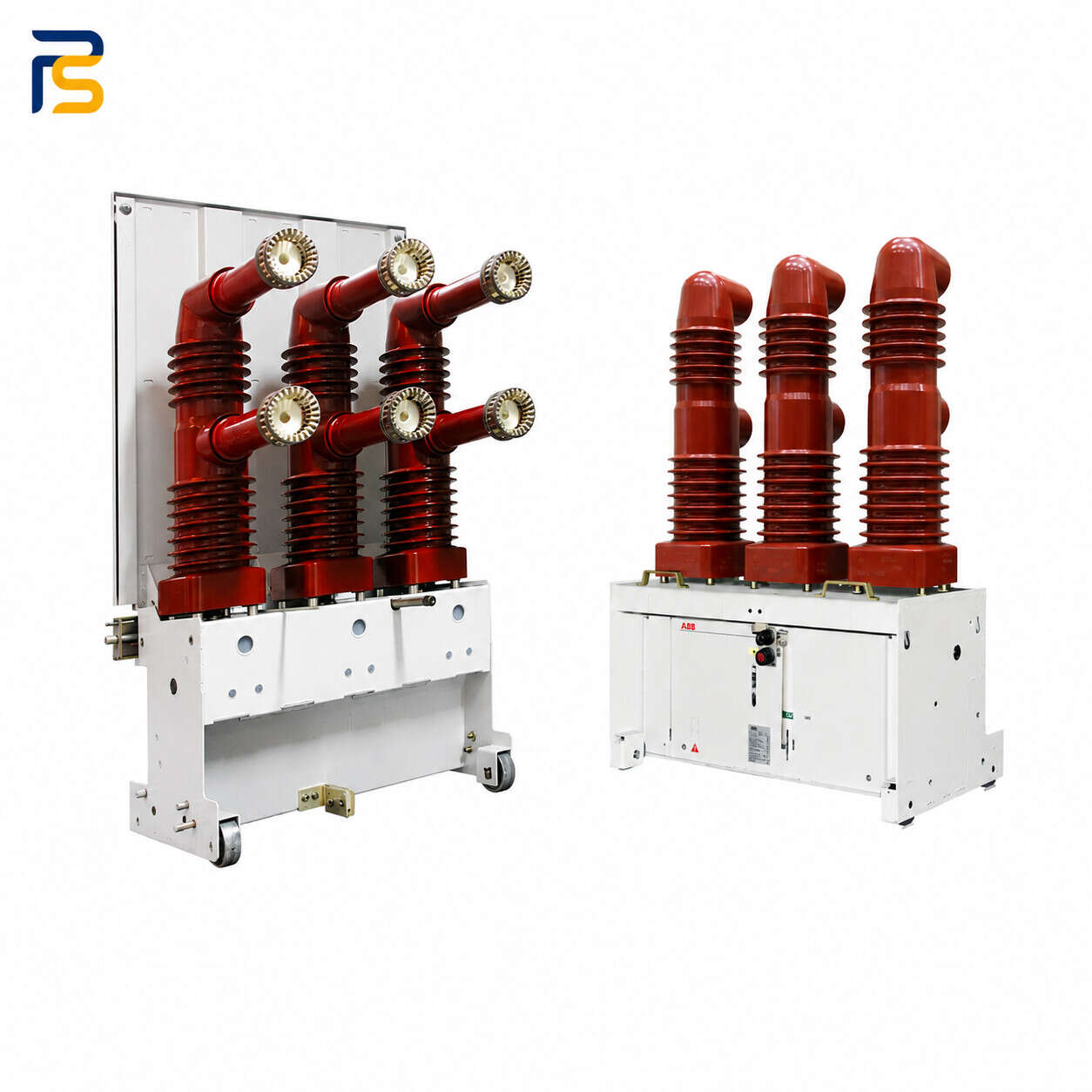

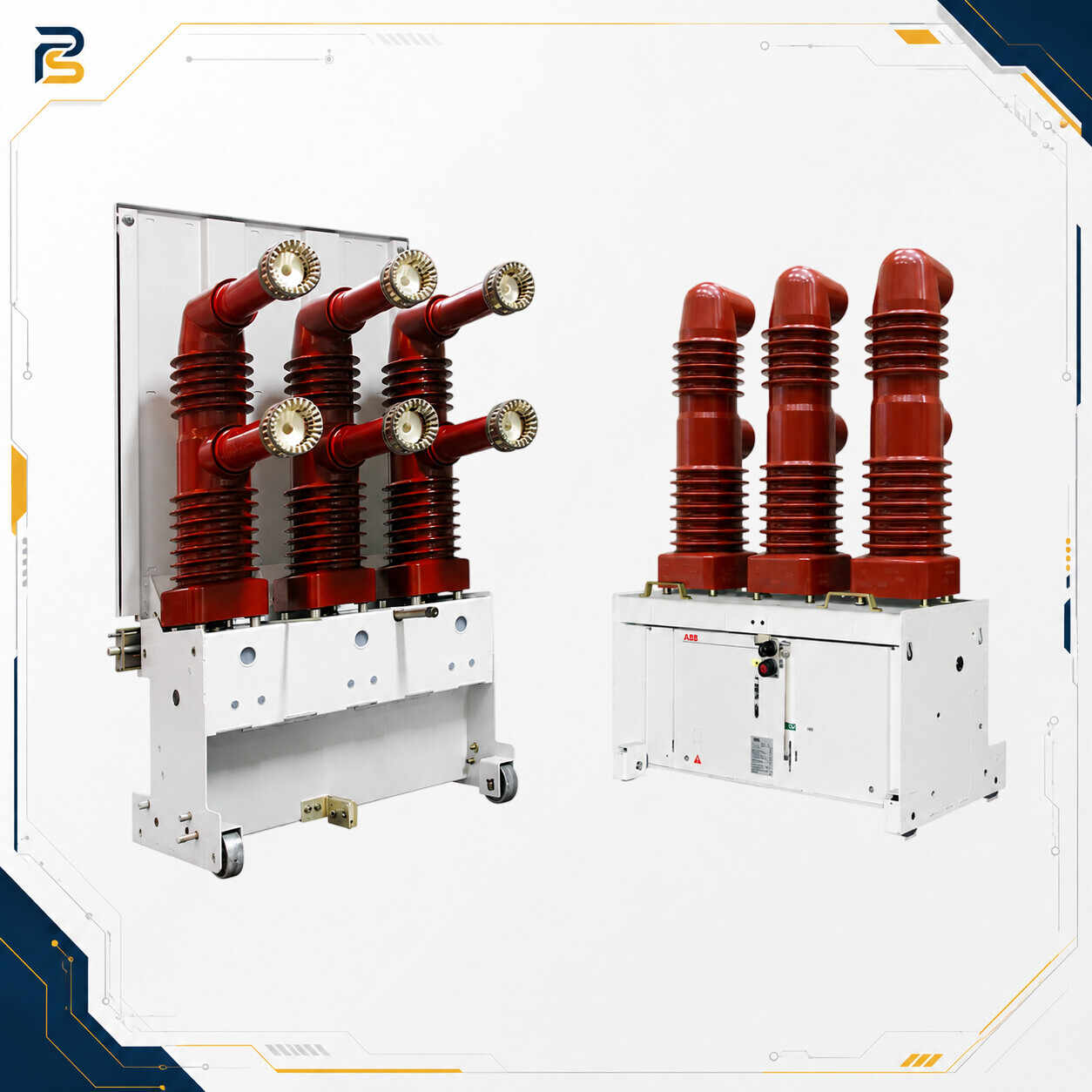

| 2675 | VD4-36-40-kV | کلید قدرت خلأ ABB سری VD4 با ولتاژ 36 و 40.5 kV | کلید قدرت خلأ ABB VD4 یک دژنکتور فشار متوسط برای شبکه‌های 36 و 40.5 kV است که در تیپ‌های 630 تا 3150 A و با قدرت قطع متقارن 16 تا 40 kA ارائه می‌شود. این خانواده در نسخه‌های ثابت و کشویی عرضه شده و دارای توالی عملکرد مناسب برای قطع و وصل و وصل مجدد خودکار است. VD4 برای حفاظت فیدرهای فشار متوسط، کابل‌ها، ترانسفورماتورها، موتورها و ژنراتورها کاربرد دارد و انتخاب تیپ دقیق آن باید بر اساس جریان، سطح اتصال کوتاه، نوع نصب و شرایط حرارتی تابلو انجام شود. | تماس بگیرید |  | 36-%db%8c%d8%a7-40-5-kv | |

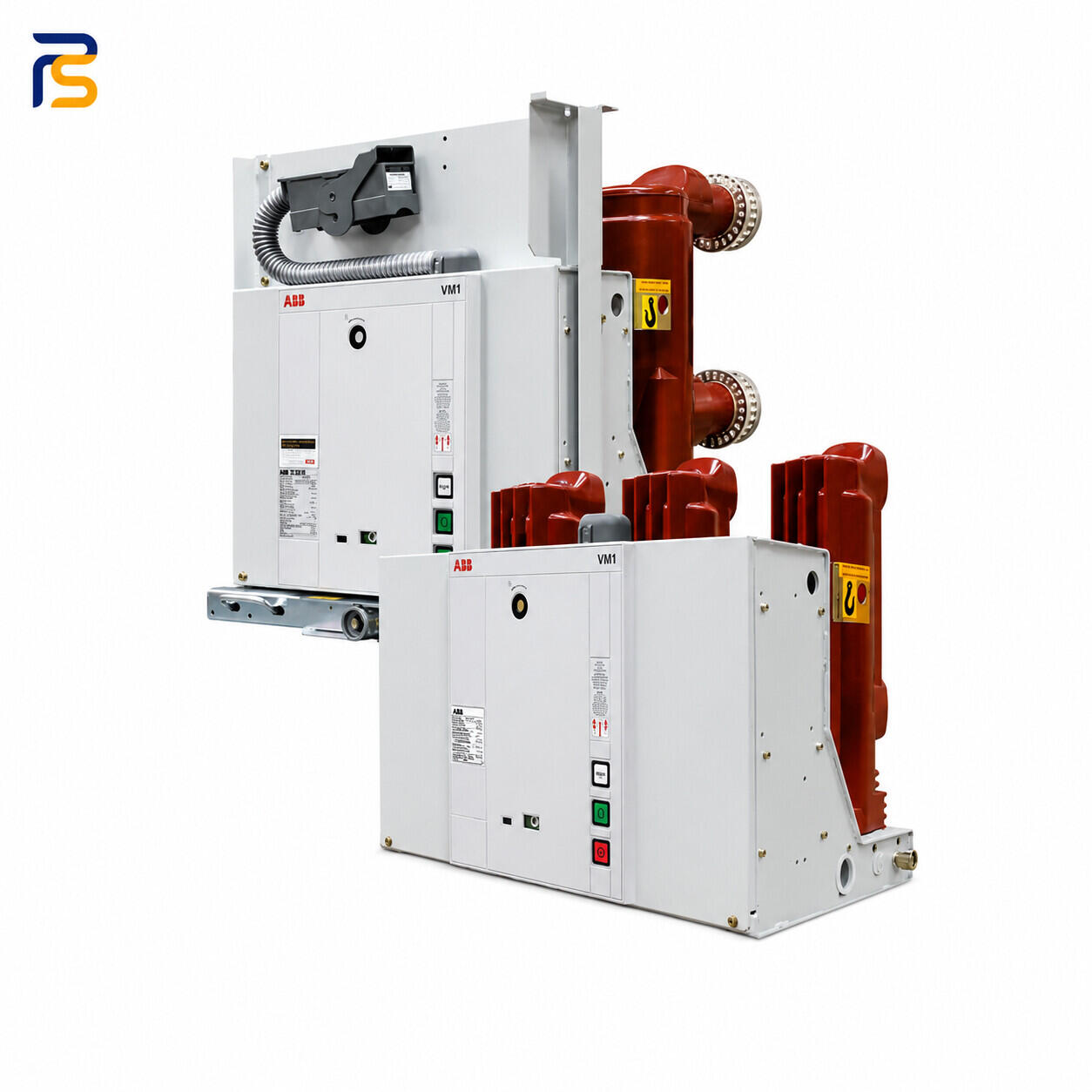

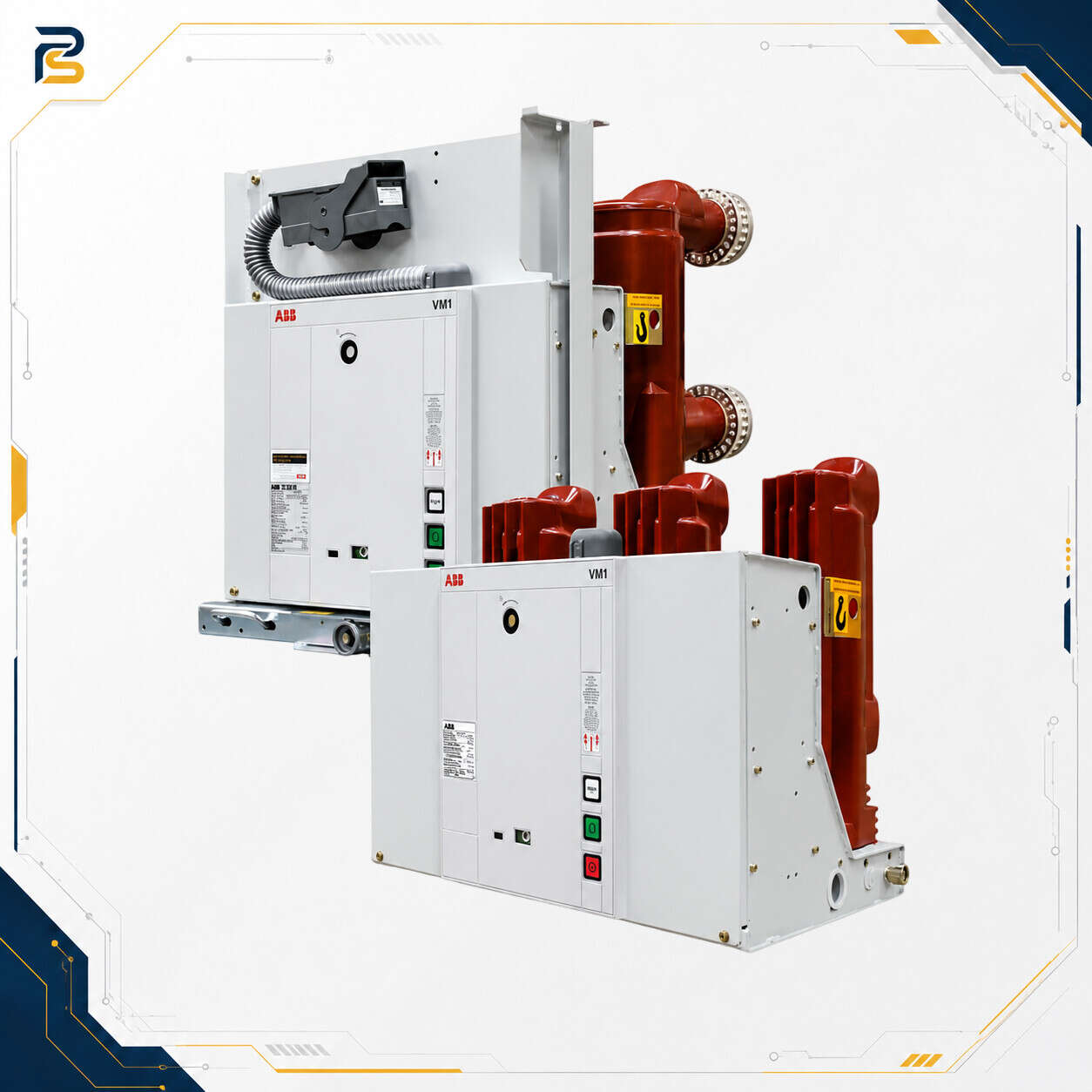

| 2677 | VM1 | کلید قدرت خلأ ABB سری VM1 با مکانیزم عملگر مغناطیسی | کلید قدرت خلأ ABB VM1 یک دژنکتور فشار متوسط داخلی با عملگر مغناطیسی دوپایدار، کنترل الکترونیکی و ذخیره انرژی در خازن است. این خانواده در نسخه‌های ثابت و کشویی و با ریتینگ‌های مختلف ولتاژ، جریان و قدرت قطع ارائه می‌شود و از قابلیت‌هایی مانند پایش READY، سیستم ضد پمپاژ، وصل مجدد و قطع پس از قطع تغذیه کمکی برخوردار است. VM1 برای حفاظت فیدرها، کابل‌ها، ترانسفورماتورها، موتورها و مدارهای دارای تعداد کلیدزنی بالا مناسب است و مشخصات دقیق آن باید از روی تیپ یا کد سفارش تعیین شود. | تماس بگیرید |  | %d9%88%d8%a7%d8%a8%d8%b3%d8%aa%d9%87-%d8%a8%d9%87-%d8%aa%db%8c%d9%be%d8%9b-12%d8%8c-17-5-%d9%88-24-kv | |

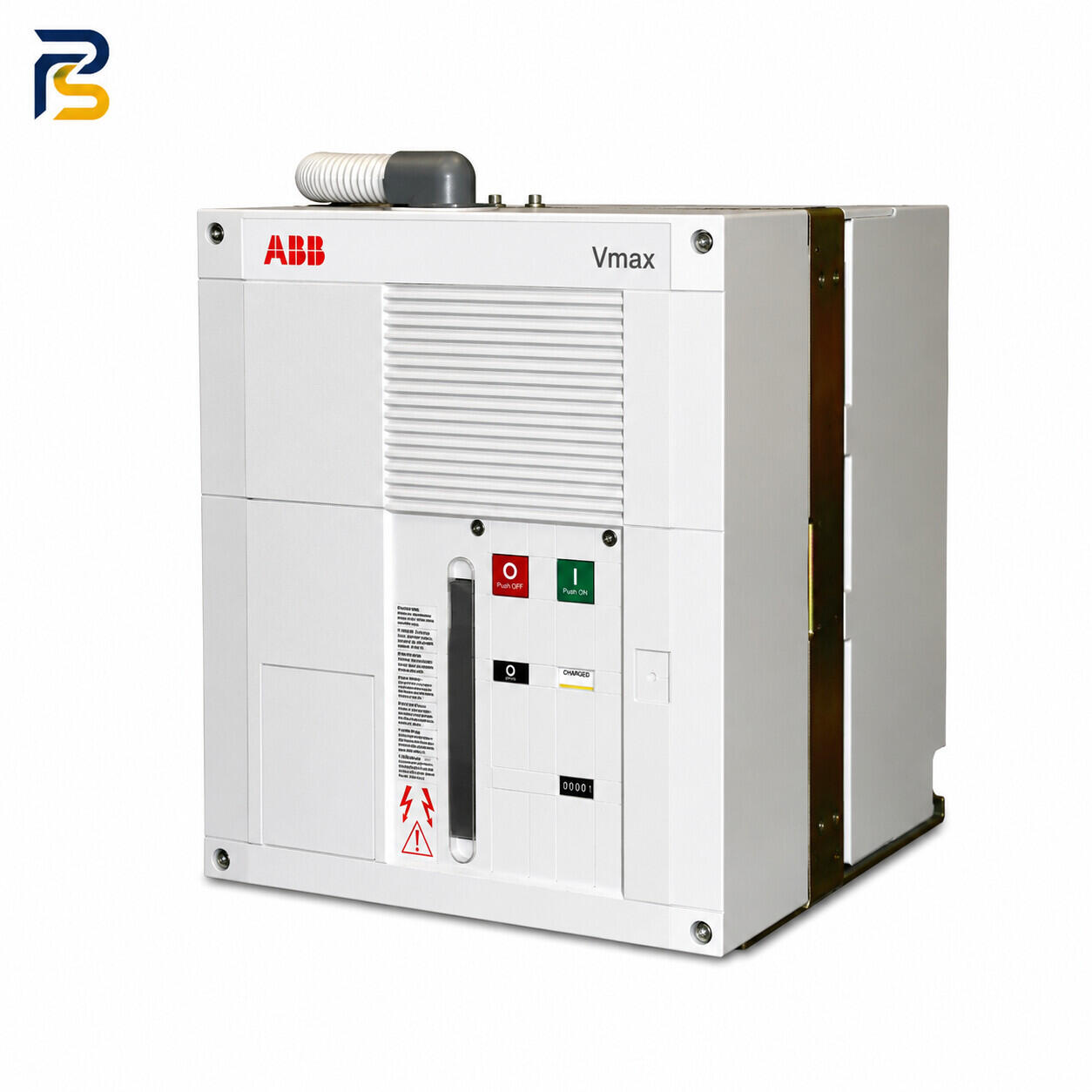

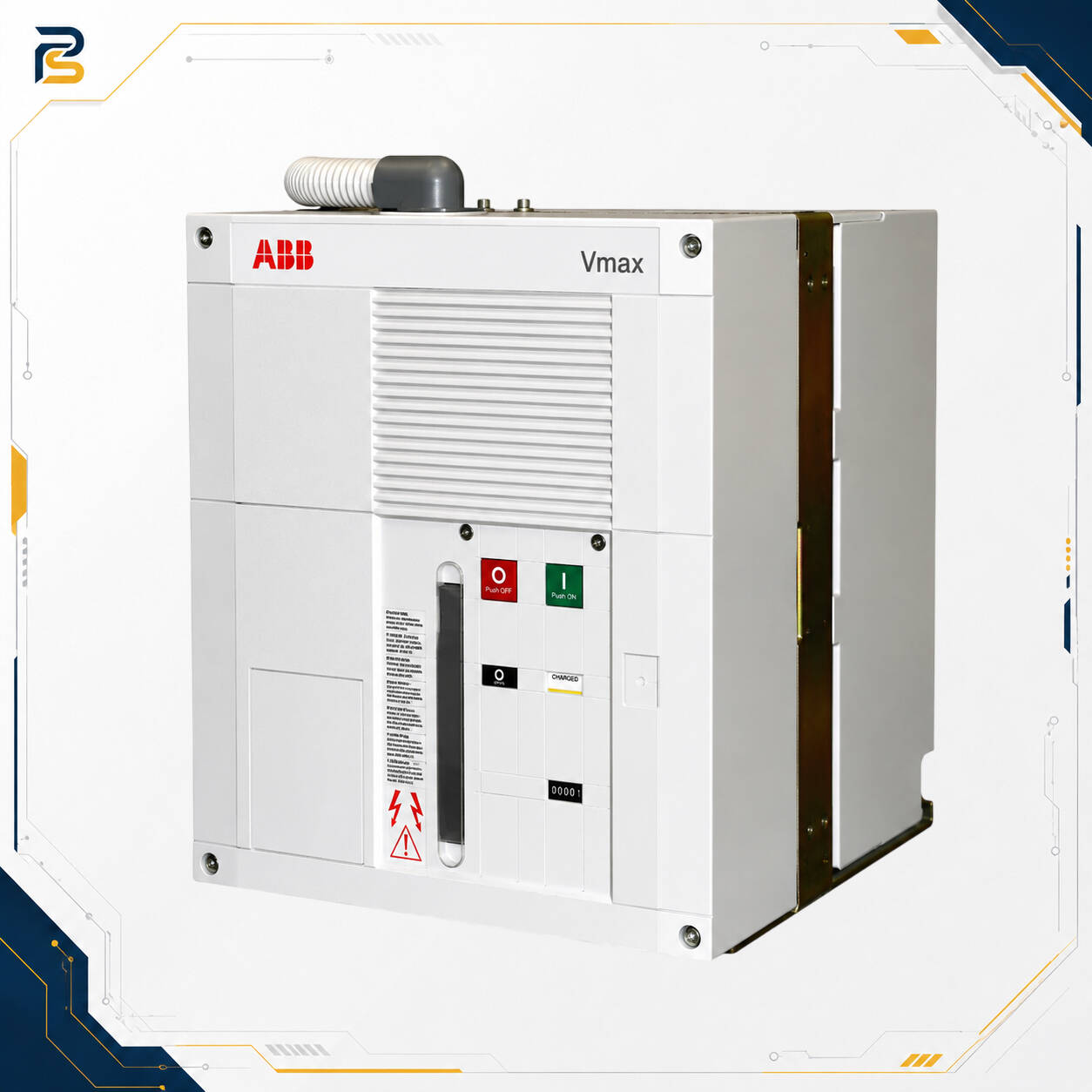

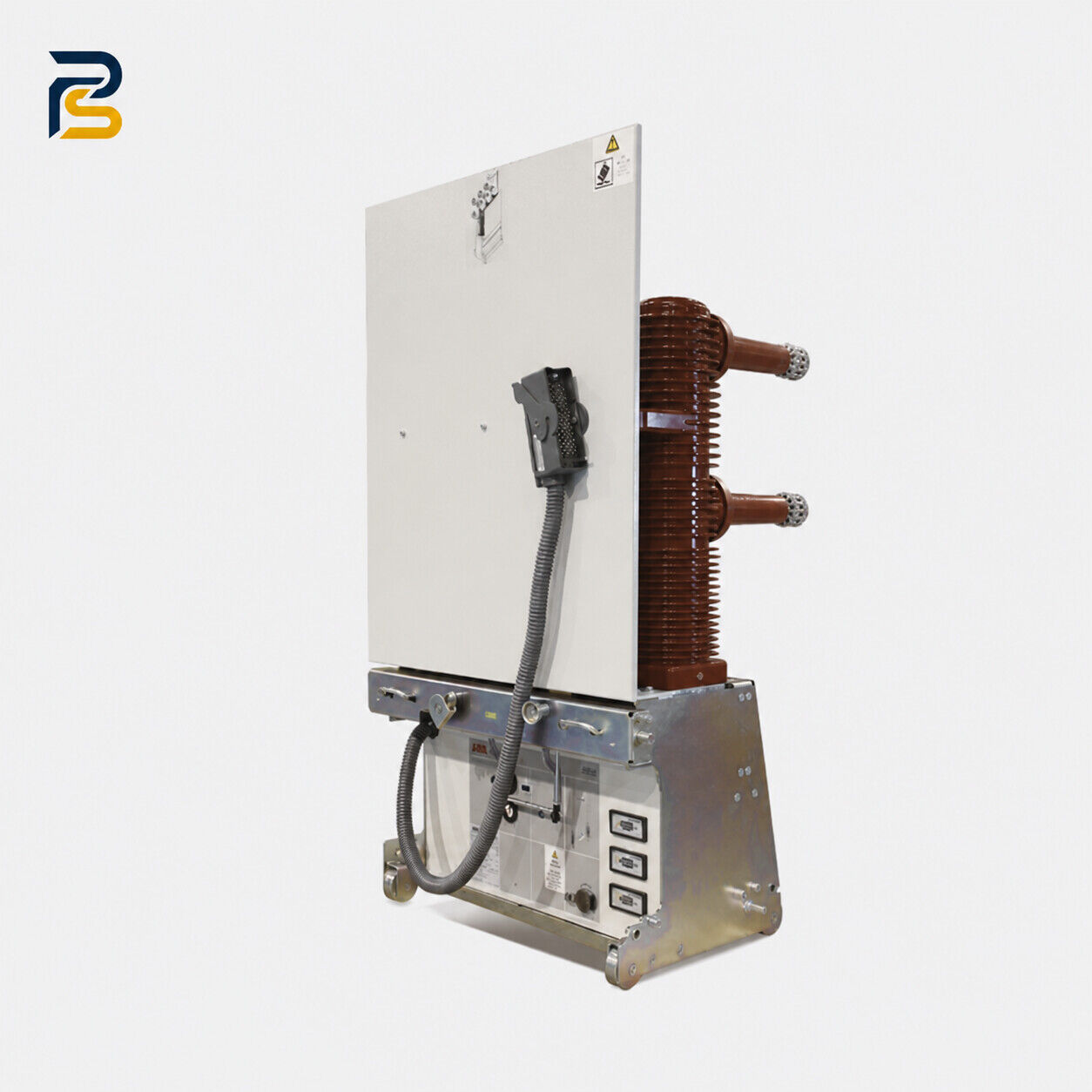

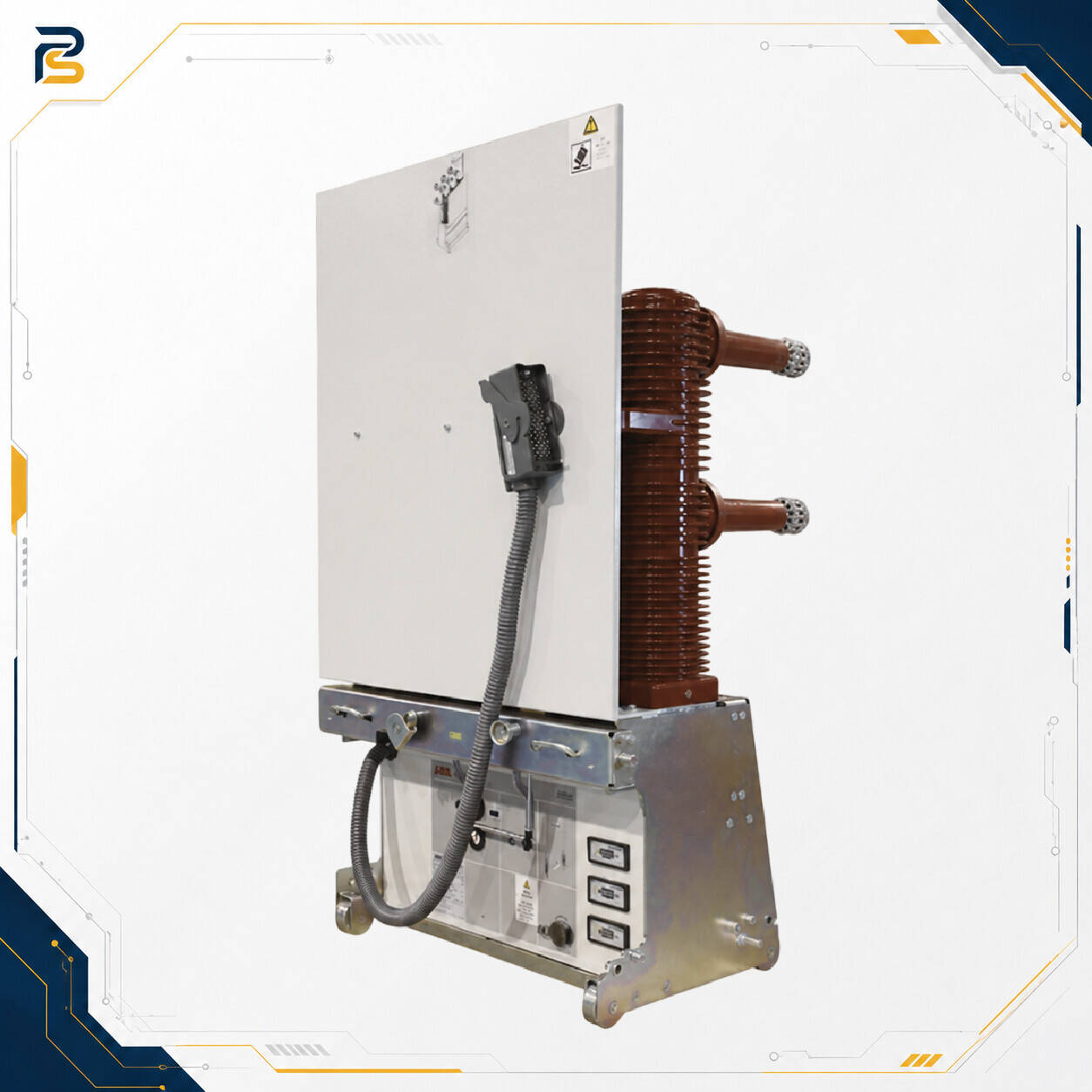

| 2678 | VMAX | کلید قدرت خلأ ABB سری Vmax با ولتاژ 12 تا 17.5 kV | کلید قدرت خلأ ABB Vmax یک دژنکتور فشار متوسط برای شبکه‌های 12 و 17.5 kV است که در مدل‌های 630 تا 2000 A و با قدرت قطع 25 یا 31.5 kA عرضه می‌شود. این خانواده با سه محفظه خلأ داخل مونو‌بلوک عایقی، مکانیزم مکانیکی EL، سیستم ضد پمپاژ و قابلیت ارائه در نسخه ثابت یا کشویی، برای حفاظت کابل‌ها، خطوط هوایی، ترانسفورماتورها، موتورها، ژنراتورها و بانک‌های خازنی طراحی شده است. | تماس بگیرید |  | 12-%db%8c%d8%a7-17-5-kv | |
| 2666 | HD4 | کلید قدرت فشار متوسط گازی ABB سری HD4 | کلید قدرت فشار متوسط ABB HD4 یک بریکر گازی SF6 برای شبکه‌های تا 40.5 kV است که در مدل‌های 1250 تا 3150 A و با قدرت قطع 25 یا 31.5 kA ارائه می‌شود. این سری با فناوری قطع Auto-puffer، مکانیزم انرژی ذخیره‌شده ESH و قطب‌های آب‌بندی‌شده مطابق IEC 62271-100، برای حفاظت خطوط، کابل‌ها، ترانسفورماتورها، موتورهای فشار متوسط، بانک‌های خازنی و پست‌های توزیع طراحی شده است. HD4 در نسخه‌های ثابت و کشویی HD4/Z عرضه می‌شود و مشخصات دقیق آن باید بر اساس جریان نامی، قدرت قطع و تجهیزات جانبی سفارش تعیین شود. | تماس بگیرید |  | %d8%aa%d8%a7-40-5-kv |
معرفی تخصصی کلیدهای قدرت فشار متوسط ABB (دژنکتورها)
کلیدهای قدرت فشار متوسط (Medium Voltage Circuit Breakers) که در صنعت برق به آن‌ها «دژنکتور» نیز گفته می‌شود، حیاتی‌ترین المان‌های حفاظتی در پست‌های توزیع و تابلوهای برق متال‌کلد هستند. وظیفه اصلی این تجهیزات، قطع و وصل ایمن مدارهای الکتریکی در حالت کار عادی شبکه و از همه مهم‌تر، قطع سریع جریان‌های مخرب اتصال کوتاه در کسری از ثانیه است تا از آسیب به ترانسفورماتورها، کابل‌ها و الکتروموتورها جلوگیری شود.
شرکت ABB به عنوان پیشگام جهانی در تکنولوژی تجهیزات کلیدزنی، سبد کاملی از دژنکتورهای فشار متوسط را در دو تکنولوژی اصلی «قطع در خلأ (Vacuum)» و «قطع در گاز (SF6)» ارائه می‌دهد. این کلیدها با قابلیت تحمل جریان‌های نامی بالا و قدرت قطع اتصال کوتاه بی‌نظیر، پایداری شبکه‌های توزیع را در صنایع نفت و گاز، فولاد، سیمان و نیروگاه‌ها تضمین می‌کنند.
خانواده‌ها و سری‌های کلید قدرت ABB
محبوب‌ترین و پرکاربردترین دژنکتور خلأ (VCB) شرکت ABB در سطح توزیع. سری VD4 با استفاده از کپسول‌های خلأ (Vacuum Interrupters) پیشرفته و مکانیزم شارژ فنری قدرتمند، برای قطع و وصل خطوط کابلی، ترانسفورماتورها و موتورها در تابلوهای متال‌کلد طراحی شده است.
نسخه Heavy-Duty از خانواده VD4 که برای سطح ولتاژهای بالاتر (فوق توزیع) و ایزولاسیون تقویت‌شده مهندسی شده است. این کلیدها دارای پل‌های رزینی ایزوله (Pole embedded in epoxy resin) هستند که مقاومت دی‌الکتریک و مکانیکی آن‌ها را به شدت افزایش می‌دهد.
نوآورانه‌ترین دژنکتور خلأ ABB که در آن مکانیزم‌های مکانیکی سنتی (فنرها و چرخ‌دنده‌ها) با یک عملگر مغناطیسی (Magnetic Actuator) جایگزین شده‌اند. این طراحی باعث کاهش شدید قطعات متحرک، حذف نیاز به روانکاری و رسیدن به طول عمر مکانیکی خارق‌العاده (تا 100 هزار بار قطع و وصل) شده است.
یک کلید قدرت خلأ بسیار کامپکت و فشرده. سری Vmax برای استفاده در تابلوهای برقی که دارای محدودیت شدید ابعادی هستند، بهینه‌سازی شده است و ضمن حفظ قدرت قطع بالا، راه‌حل‌های اقتصادی‌تری برای سازندگان تابلو (Panel Builders) فراهم می‌کند.
کلید قدرت فشار متوسطی که از تکنولوژی گاز هگزا فلوراید گوگرد (SF6) برای خاموش کردن جرقه استفاده می‌کند. سری HD4 تکنیک قطع خودکار دمشی (Auto-Puffer) دارد و برای بارهای خاص خازنی یا سلفی که مستعد اضافه‌ولتاژهای کلیدزنی (Switching Overvoltages) هستند، بسیار مناسب است.
مشخصات فنی و معیارهای عملکردی
| سری دژنکتور | تکنولوژی قطع جرقه | سطح ولتاژ نامی (kV) | نوع مکانیزم عملکرد | ویژگی برجسته |
|---|---|---|---|---|
| VD4 | خلأ (Vacuum) | 12 تا 24 | مکانیکی (شارژ فنر) | استاندارد جهانی، قطعات پوشیده‌شده در رزین |
| VD4 (High Voltage) | خلأ (Vacuum) | 36 و 40.5 | مکانیکی (شارژ فنر) | عایق‌بندی تقویت‌شده برای فوق توزیع |
| VM1 | خلأ (Vacuum) | 12 تا 24 | عملگر مغناطیسی | طول عمر مکانیکی بسیار بالا، بدون نیاز به تعمیرات |
| Vmax | خلأ (Vacuum) | 12 تا 17.5 | مکانیکی (شارژ فنر) | ابعاد کامپکت و فشرده |
| HD4 | گاز (SF6) | 12 تا 40.5 | مکانیکی (شارژ فنر) | تولید حداقل اضافه‌ولتاژ در زمان قطع، عمر بالای کنتاکت |
راهنمای انتخاب مهندسی و نکات پیش از استعلام
انتخاب کلید قدرت فشار متوسط نیازمند تطبیق دقیق پارامترهای دژنکتور با شبیه‌سازی‌های اتصال کوتاه شبکه و ابعاد سلول تابلو برق است. کلیدها در دو نوع ساختار کلی ثابت (Fixed) و کشویی (Withdrawable) عرضه می‌شوند که نوع کشویی آن به همراه کاسکت (کالسکه) و کنتاکت‌های شاخکی برای استفاده در تابلوهای متال‌کلد کاربرد دارد.
جهت دریافت پیشنهاد فنی و مالی دقیق، لطفاً در استعلام خود موارد زیر را مشخص نمایید:
- ولتاژ نامی (kV) و جریان نامی (A) الکتریکی کلید.
- قدرت قطع اتصال کوتاه مورد نیاز (Icu) بر حسب کیلوآمپر (مثلاً 25kA یا 31.5kA در 3 ثانیه).
- نحوه نصب: ثابت (Fixed) یا کشویی (Withdrawable).
- فاصله مرکز تا مرکز پل‌ها (Pole Distance) بر حسب میلی‌متر.
- ولتاژ تغذیه تجهیزات جانبی شامل موتور شارژ فنر، بوبین قطع (Shunt Trip) و بوبین وصل (Closing Coil).
سوالات متداول
تفاوت اصلی بین دژنکتور خلأ (VD4) و دژنکتور گازی (HD4) چیست؟
تفاوت در محفظه خاموش‌کننده جرقه است. در VD4، کنتاکت‌ها درون یک کپسول خلأ باز و بسته می‌شوند که قدرت بازیابی دی‌الکتریک بسیار سریعی دارد و دوستدار محیط زیست است. در HD4، از گاز SF6 استفاده می‌شود. کلیدهای گازی به دلیل ذات نرم‌تر در خاموش کردن جرقه (Soft interruption)، اضافه‌ولتاژهای ناشی از قطع جریان (Switching Overvoltage) کمتری تولید می‌کنند و برای سوئیچینگ بانک‌های خازنی یا ترانسفورماتورهای بی‌بار در شرایط خاص مناسب‌ترند.
مزیت عملگر مغناطیسی در کلید VM1 نسبت به فنر چیست؟
در کلیدهای معمولی مانند VD4، یک فنر مکانیکی قدرتمند وظیفه تامین انرژی برای قطع و وصل سریع کنتاکت‌ها را بر عهده دارد که به مرور زمان دچار استهلاک می‌شود. اما کلید VM1 از نیروی الکترومغناطیس و آهنرباهای دائم برای حرکت کنتاکت‌ها استفاده می‌کند. این امر باعث حذف ده‌ها قطعه متحرک مکانیکی، به صفر رسیدن نیاز به سرویس و روانکاری، و افزایش شدید طول عمر کلید در صنایعی با سوئیچینگ بسیار بالا (مثل کوره‌های قوس) می‌شود.
آیا دژنکتورهای ABB دارای رله حفاظتی داخلی هستند؟
خیر. برخلاف کلیدهای هوایی فشار ضعیف (ACB)، دژنکتورهای فشار متوسط (مانند VD4 و HD4) صرفاً تجهیزات قطع‌کننده مدار هستند. برای تشخیص خطا و صدور فرمان تریپ به بوبین‌های کلید، باید از رله‌های حفاظتی ثانویه (Secondary Protection Relays) مانند سری Relion برند ABB (مدل‌های REF، REM و …) در تابلو برق استفاده شود.
آیا می‌توان از کلیدهای VD4 جدید به جای کلیدهای قدیمی در تابلو استفاده کرد؟
بله. برای جایگزینی کلیدهای فرسوده یا قدیمی (Retrofit) با تکنولوژی‌های روز، شرکت ABB کیت‌های رتروفیت استانداردی ارائه می‌دهد که امکان استفاده از دژنکتورهای سری VD4 را در تابلوهای قدیمی (حتی برندهای دیگر یا مدل‌های قدیمی ABB مانند کلیدهای کم‌روغن یا گازی سری HA و Safesix) فراهم می‌کند، بدون اینکه نیاز به تعویض کل تابلو برق باشد.
