تفاوت معماری سیستم‌های کنترل PLC و DCS در پلنت‌های بزرگ صنعتی (پتروشیمی و فولاد)

در دنیای اتوماسیون و کنترل فرآیندهای صنعتی، یکی از بحث‌برانگیزترین و حیاتی‌ترین مباحث مهندسی در فاز طراحی پایه (Basic Design) پروژه‌های مگا‌پلنت، انتخاب بین معماری PLC (Programmable Logic Controller) و DCS (Distributed Control System) است.

بسیاری از مهندسان جوان تصور می‌کنند که مرز بین PLC و DCS تنها در تعداد ورودی/خروجی‌ها (I/O) خلاصه می‌شود؛ اما در واقعیت، ما با دو فلسفه کاملاً متفاوت از طراحی سیستم، مدیریت داده‌ها و قابلیت اطمینان روبرو هستیم. در این مقاله تخصصی از پویاگران صنعت (pscogp)، به شکافتن لایه‌های پنهان تفاوت بین این دو سیستم می‌پردازیم و پلتفرم‌های مطرحی چون زیمنس، ABB و اشنایدر را در هر دو معماری بررسی می‌کنیم.

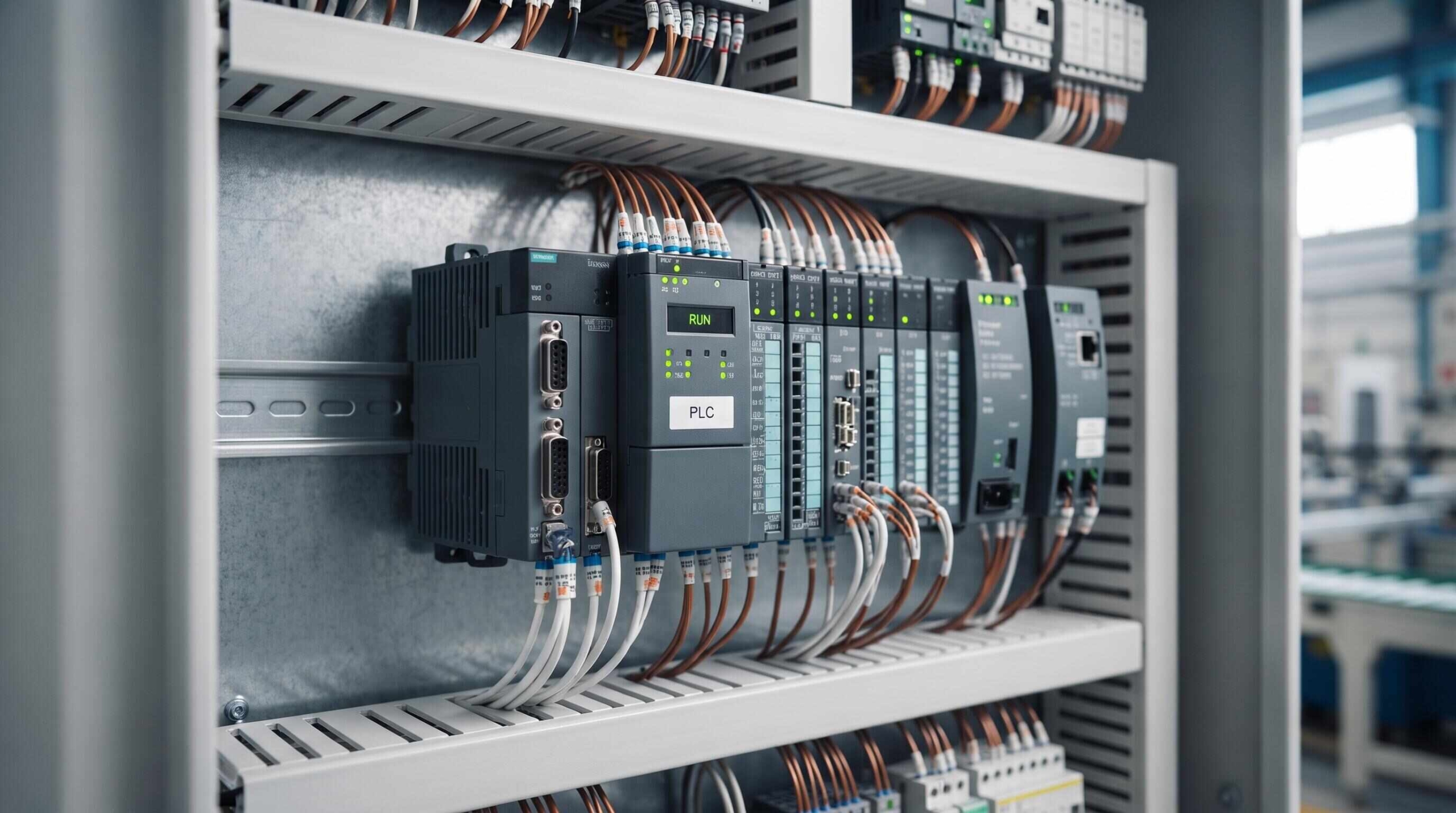

سیستم PLC چیست؟ (نگاه به ماشین‌آلات و پروسه‌های گسسته)

سیستم PLC اساساً برای جایگزینی مدارات رله-کنتکتوری سنتی طراحی شد. هدف اصلی آن اجرای بسیار سریع عملیات منطقی (Logic)، توابع تایمر/کانتر و کنترل فرآیندهای گسسته (Discrete) است. در معماری PLC، سیستم معمولاً دارای یک مغز متمرکز (Centralized) است که با سرعت فوق‌العاده بالا دیتاها را اسکن کرده و به عملگرها فرمان می‌دهد. برای مانیتورینگ این سیستم، معمولاً به نرم‌افزارهای جداگانه‌ای به نام سیستم‌های اسکادا (SCADA) نیاز است که باید توسط برنامه‌نویس به PLC متصل و نگاشت (Map) شوند. نمونه‌های بارز: Siemens S7-1500, ABB AC500, Schneider Modicon M580.

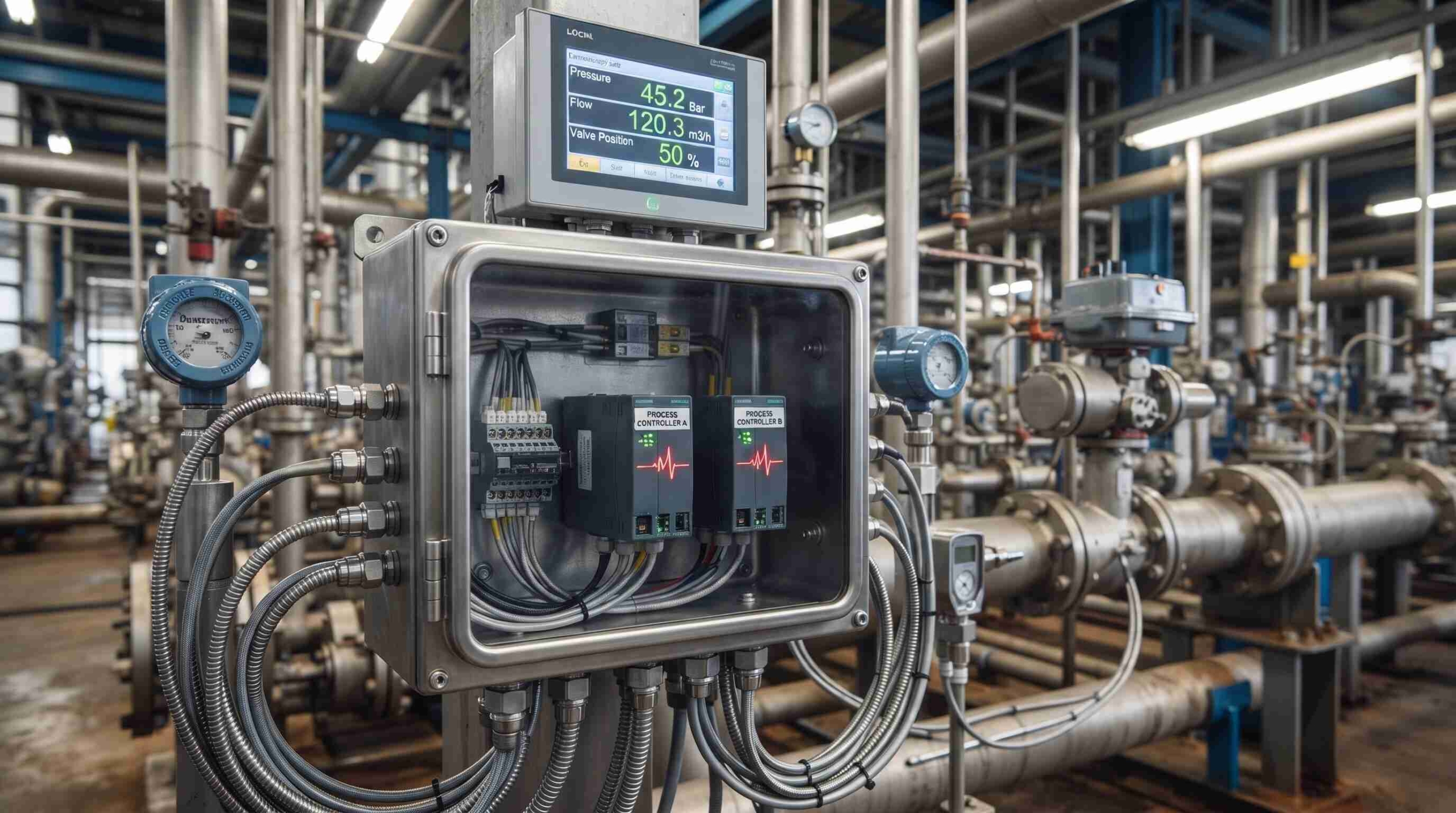

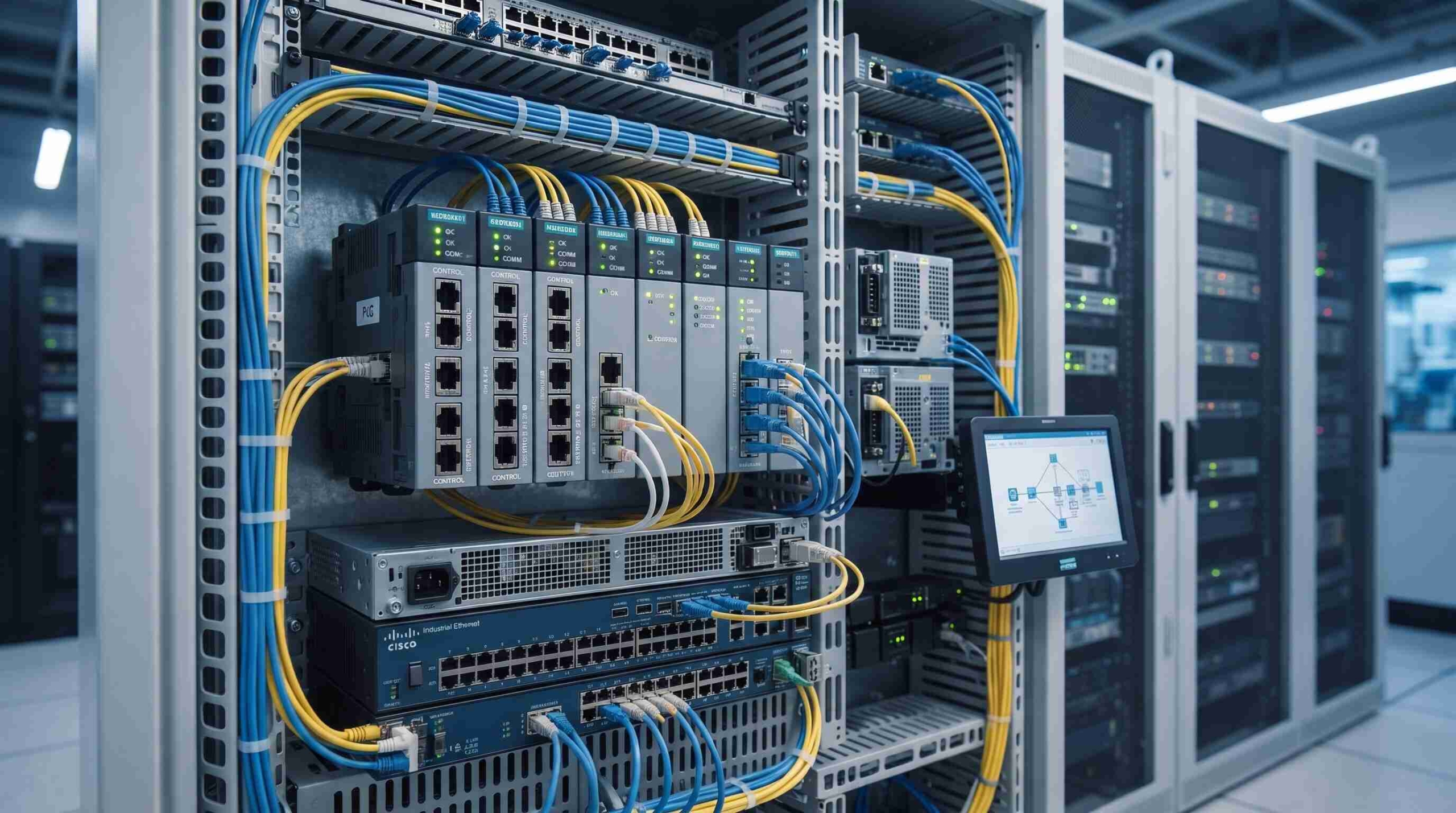

سیستم DCS چیست؟ (کنترل توزیع‌شده برای پروسه‌های پیوسته)

سیستم DCS (سیستم کنترل توزیع شده)، همان‌طور که از نامش پیداست، وظایف کنترلی را در کل کارخانه توزیع می‌کند. در اینجا ما یک پردازنده مرکزی نداریم؛ بلکه پردازنده‌های متعددی (Controllers) در نقاط مختلف پلنت قرار دارند که از طریق یک شبکه ارتباطی افزونه (Redundant High-Speed Network) با هم و با ایستگاه‌های مهندسی و اپراتوری در ارتباطند. DCS برای فرآیندهای پیوسته (Continuous) مانند پالایشگاه‌ها، پتروشیمی‌ها، کارخانجات سیمان و نیروگاه‌ها طراحی شده است؛ جایی که کنترل هزاران لوپ آنالوگ (نظیر کنترل PID دما، فشار و فلو) در جریان است و حتی یک ثانیه توقف سیستم می‌تواند فاجعه‌بار باشد.

۵ تفاوت کلیدی و مهندسی بین PLC و DCS

۱. معماری و پایگاه داده (Database)

• در سیستم PLC: پایگاه داده مانیتورینگ (SCADA) و برنامه کنترلی (PLC Logic) مجزا هستند. اگر شما تگی را در PLC تغییر دهید، باید آن را به صورت دستی در نرم‌افزار SCADA نیز بروزرسانی کنید.

• در سیستم DCS: ما با یک Global Database (پایگاه داده یکپارچه) روبرو هستیم. تمام متغیرها، آلارم‌ها، منطق کنترل و گرافیک‌های اپراتوری در یک محیط مهندسی واحد یکپارچه شده‌اند. تغییر در منطق، بلافاصله در سیستم مانیتورینگ اعمال می‌شود.

۲. زمان اسکن و سرعت پردازش (Scan Time)

• PLC: برای سرعت ساخته شده است. زمان پردازش (Scan Cycle) در PLC ها در حد چند میلی‌ثانیه است که آن‌ها را برای کنترل روبات‌ها، دستگاه‌های بسته‌بندی و سیستم‌های Motion Control بی‌رقیب می‌کند.

• DCS: معمولاً چرخه پردازش طولانی‌تری (بین ۱۰۰ تا ۵۰۰ میلی‌ثانیه) دارد که برای فرآیندهای شیمیایی، حرارتی و پالایشی که تغییرات کُند و پیوسته‌ای دارند، کاملاً ایده‌آل و کافی است.

۳. مدیریت تغییرات در حین کار (Online Modification)

یکی از خطوط قرمز پروژه‌های فرآیندی بزرگ، خاموش کردن سیستم است. سیستم‌های DCS به گونه‌ای طراحی شده‌اند که امکان اعمال پیچیده‌ترین تغییرات در منطق کنترل، اضافه کردن ماژول‌های جدید و تغییر آلارم‌ها را بدون توقف پردازنده (Hot Swapping & Online Download) فراهم می‌کنند. این قابلیت در شبکه‌های PLC بسیار محدودتر است و گاهی نیازمند توقف کوتاه (Stop Mode) در CPU است.

۴. قابلیت اطمینان و سیستم‌های افزونه (Redundancy)

در حالی که PLC های مدرن برندهای مطرح قابلیت Redundancy را ارائه می‌دهند (مانند S7-1500H زیمنس)، در DCS سیستم افزونگی در ذات معماری نهفته است. در پلتفرم‌های DCS، کنترلرها، منابع تغذیه، ماژول‌های شبکه و حتی سرورهای مانیتورینگ به صورت کامل Redundant طراحی می‌شوند تا سطح دسترسی سیستم (Availability) به ۹۹.۹۹۹٪ برسد.

۵. مدیریت آلارم‌ها و کتابخانه‌های تخصصی

سیستم‌های DCS به طور پیش‌فرض دارای کتابخانه‌های بسیار غنی و استاندارد برای مدیریت انواع آلارم‌ها، ثبت رویدادها (SOE) و توابع پیشرفته کنترل PID و کنترل پیش‌بینانه (MPC) هستند. پیاده‌سازی این حجم از مدیریت آلارم در سیستم‌های PLC/SCADA نیازمند هزاران خط کدنویسی دستی توسط مهندسین است.

بررسی غول‌های DCS در بازار ایران و جهان

برندهایی که پیشتر در حوزه PLC بررسی کردیم، در زمینه DCS نیز محصولات استراتژیکی دارند که قلب تپنده صنایع مادر را تشکیل می‌دهند:

• زیمنس – پلتفرم SIMATIC PCS 7: سیستم DCS قدرتمند زیمنس که مبتنی بر سخت‌افزارهای خانواده S7-400 (و اخیراً کنترلرهای جدیدتر) شکل گرفته است. PCS 7 با ارائه یک محیط مهندسی کاملاً یکپارچه، کتابخانه‌های غنی (APL) و امکانات فوق‌العاده در حوزه ایمنی صنعتی (Safety Integrated)، یکی از پرکاربردترین پلتفرم‌های DCS در نفت و گاز کشور است.

• ای‌بی‌بی – پلتفرم ABB Ability System 800xA: بدون شک یکی از شاهکارهای معماری سیستم‌های کنترل در جهان است. سیستم 800xA فراتر از یک DCS عمل می‌کند و با قدرت یکپارچه‌سازی شگفت‌انگیز خود، می‌تواند سیستم‌های کنترل فرآیند، اتوماسیون پست‌های برق (Electrical Control System)، سیستم‌های ایمنی و سیستم‌های ارتباطی ویدئویی را در یک پلتفرم واحد اپراتوری مانیتور و کنترل کند. این سیستم در کارخانجات بزرگ مس، فولاد و پالایشگاه‌ها کاربرد فراوان دارد.

• اشنایدر الکتریک – پلتفرم EcoStruxure Foxboro DCS: فاکسبورو که اکنون زیر چتر اشنایدر الکتریک قرار دارد، یکی از با اصالت‌ترین و پیشرفته‌ترین سیستم‌های DCS در جهان است. تمرکز این سیستم بر قابلیت اطمینان بالا، طول عمر بی‌نظیر سخت‌افزارها و حفظ امنیت سایبری و تداوم تولید در پتروشیمی‌های بسیار حساس است.

جمع‌بندی: کدام معماری برای پروژه شما مناسب است؟

تصمیم‌گیری بین PLC و DCS یک فرمول قطعی ندارد و نیازمند بررسی دقیق اسناد مهندسی توسط طراحان خبره است. به عنوان یک قانون کلی در مهندسی، اگر ارزش محصول نهایی شما در صورت توقف ناگهانی سیستم کنترل به شدت افت می‌کند، پروسه شما خطر انفجار یا خطرات زیست‌محیطی دارد و تعداد لوپ‌های کنترلی آنالوگ بسیار بالاست، DCS تنها انتخاب استاندارد است. اما اگر سیستم شما شامل پکیج‌های مجزا (مانند سیستم‌های تصفیه آب RO، کمپرسورها یا ماشین‌آلات تولیدی) است که نیازمند واکنش‌های سریع هستند، معماری PLC به همراه SCADA بهترین عملکرد و بازگشت سرمایه را خواهد داشت.
