مقایسه مهندسی سافت استارتر و اینورتر (VFD)؛ کدام برای الکتروموتور شما مناسب‌تر است؟

یکی از بزرگترین چالش‌های راه‌اندازی الکتروموتورهای قفس سنجابی (AC Motors) در صنایع، شوک مکانیکی شدید و جریان کشی وحشتناک (تا ۷ برابر جریان نامی) در لحظه استارت است. روش‌های قدیمی مانند راه‌اندازی مستقیم (DOL) یا ستاره-مثلث، امروزه جای خود را به تجهیزات الکترونیک قدرت پیشرفته یعنی سافت استارترها (Soft Starters) و اینورترها یا درایوهای فرکانس متغیر (VFD) داده‌اند.

اما سوالی که روزانه ده‌ها بار از کارشناسان پویاگران صنعت (pscogp) پرسیده می‌شود این است: “برای پمپ، فن یا نوار نقاله خط تولید، باید اینورتر بخریم یا سافت استارتر؟” انتخاب اشتباه بین این دو تجهیز، یا باعث تحمیل هزینه‌های گزاف به پروژه می‌شود و یا نمی‌تواند نیازهای کنترلی فرآیند را برآورده کند. در این مقاله به شکافتن تفاوت‌های تکنیکال این دو فناوری می‌پردازیم.

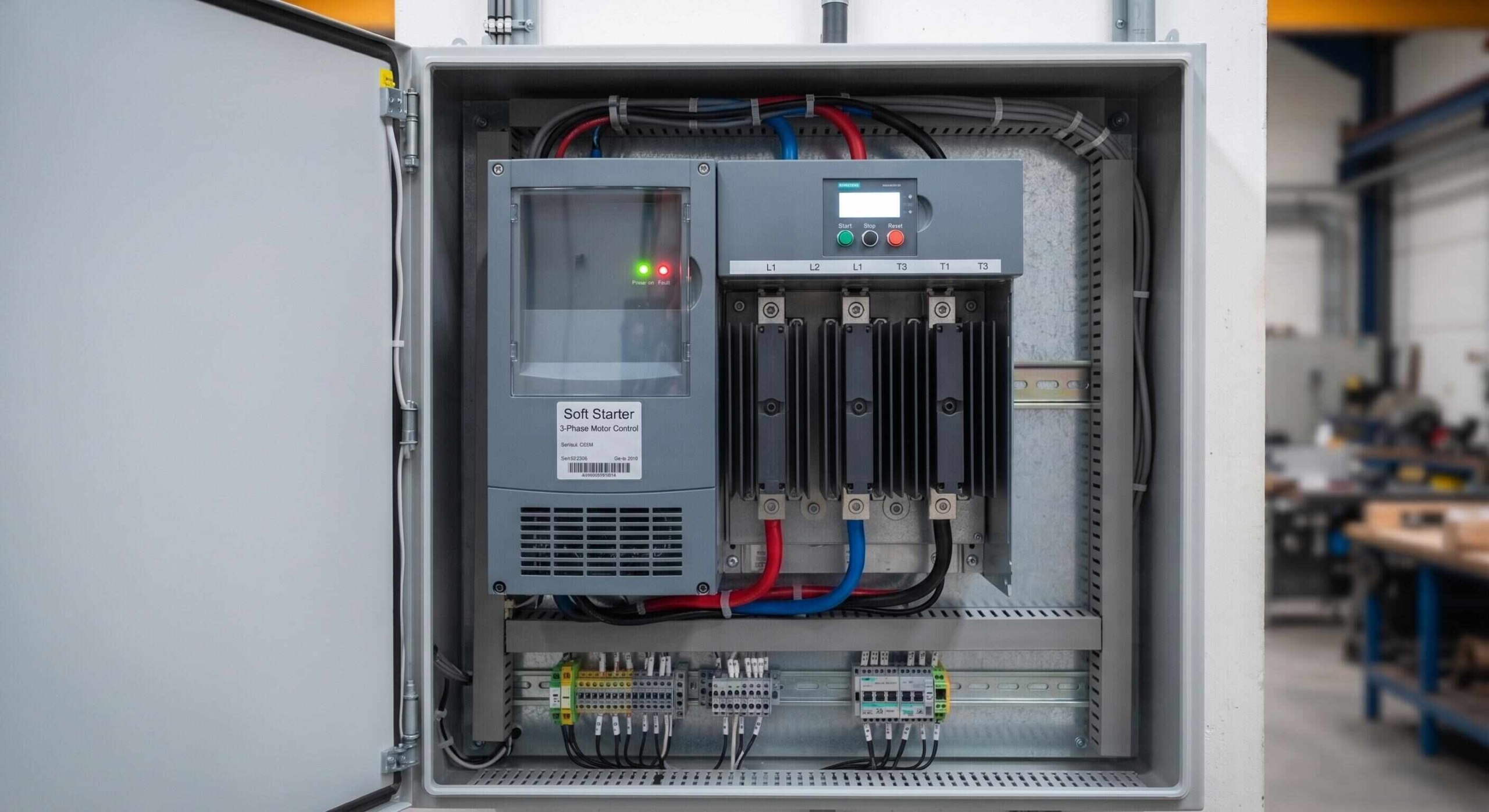

سافت استارتر (Soft Starter) چیست و چگونه کار می‌کند؟

سافت استارتر یا «راه‌انداز نرم»، تجهیزی است که وظیفه آن فقط و فقط یک چیز است: رساندن موتور از سرعت صفر به سرعت نامی به نرم‌ترین حالت ممکن، و سپس توقف نرم آن. در قلب سافت استارتر، قطعاتی نیمه‌هادی به نام تریستور (Thyristor) وجود دارند. سافت استارتر در لحظه استارت، ولتاژ شبکه را برش داده و آن را به تدریج افزایش می‌دهد تا به ولتاژ کامل شبکه برسد. با کنترل ولتاژ، گشتاور و جریان راه‌اندازی به شدت کاهش می‌یابد و از شوک به کوپلینگ‌ها و پمپ‌ها (جلوگیری از پدیده ضربه قوچ یا Water Hammer) جلوگیری می‌شود.

• نکته کلیدی مهندسی: سافت استارتر هیچ کنترلی روی فرکانس (هرتز) ندارد. پس از اینکه موتور به دور نامی رسید، سافت استارتر معمولاً از مدار خارج شده و برق از طریق کنتاکتور بای‌پَس (Bypass) به موتور می‌رسد. در نتیجه، شما نمی‌توانید با سافت استارتر سرعت موتور را در حین کار کم و زیاد کنید.

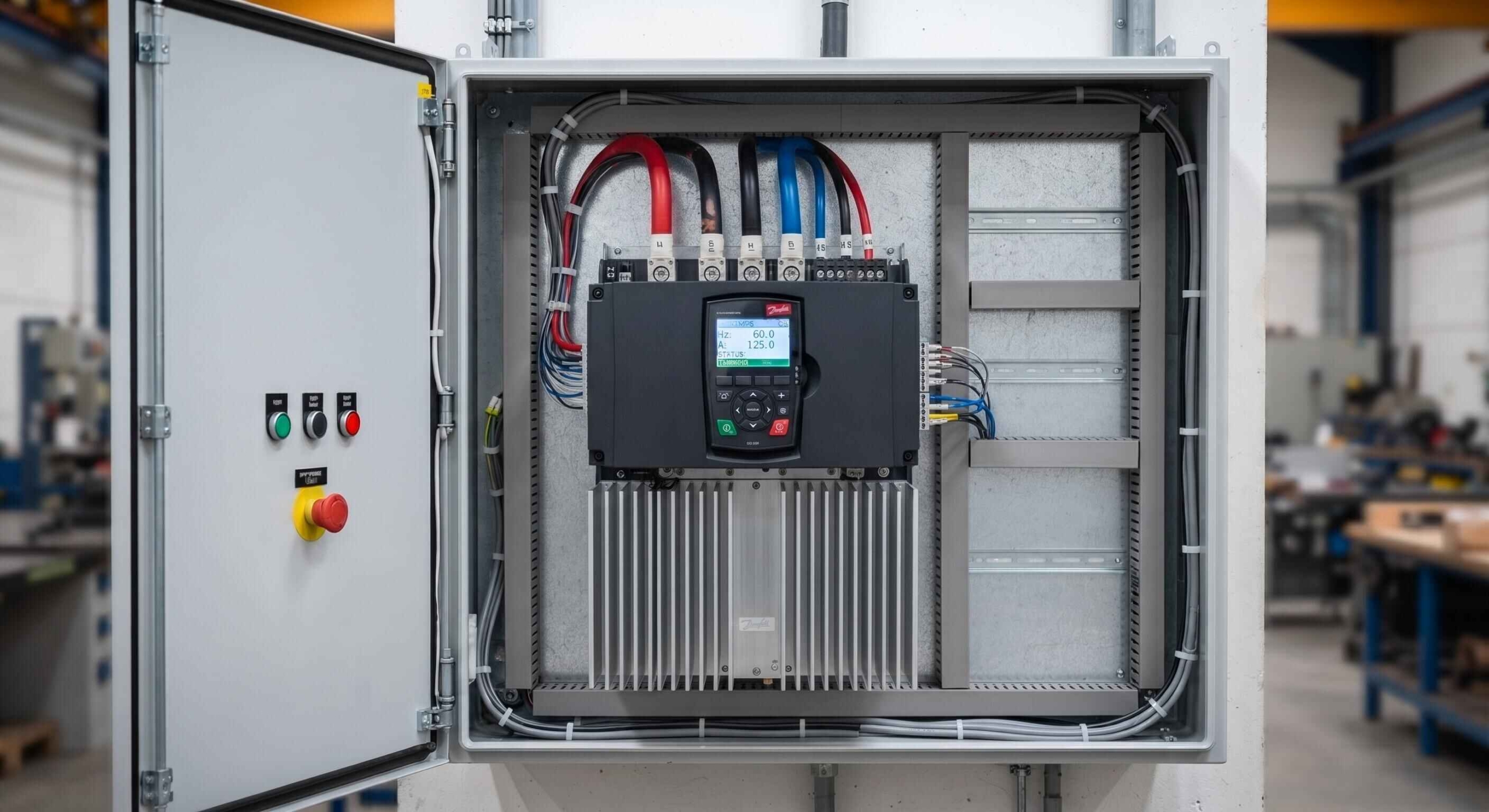

اینورتر (VFD – Variable Frequency Drive) چیست؟

اینورتر یا درایو کنترل دور، پیچیده‌ترین و کامل‌ترین تجهیز برای کنترل الکتروموتور است. VFD ابتدا برق متناوب شبکه (AC) را توسط دیودها به برق مستقیم (DC) تبدیل می‌کند (یکسوکننده)، سپس این ولتاژ در خازن‌ها صاف شده (DC Bus) و در نهایت توسط ترانزیستورهای فوق‌سریع IGBT مجدداً به برق متناوب با فرکانس و ولتاژ دلخواه تبدیل می‌شود.

• مزیت برتر: چون VFD فرکانس را تغییر می‌دهد، شما می‌توانید سرعت موتور را در هر لحظه (از ۱ هرتز تا فرکانس‌های بسیار بالا) به دقت کنترل کنید. VFD علاوه بر راه‌اندازی و توقف بی‌نهایت نرم، به عنوان یک سیستم کامل بهینه‌سازی مصرف انرژی و حفاظت موتور عمل می‌کند.

۵ تفاوت تعیین‌کننده برای تصمیم‌گیری مدیران و مهندسان طراح

۱. قابلیت کنترل دور (Speed Control) در حین کار

• سافت استارتر: موتور فقط با یک سرعت (سرعت نامی شبکه مثلاً ۱۵۰۰ دور) کار می‌کند.

• اینورتر (VFD): کنترل ۱۰۰٪ و پیوسته روی سرعت موتور در تمام طول فرآیند.

۲. گشتاور راه‌اندازی (Starting Torque)

• سافت استارتر: چون ولتاژ را در لحظه استارت کاهش می‌دهد، گشتاور راه‌اندازی نیز به شدت افت می‌کند. بنابراین برای بارهای سنگین با اینرسی بالا (Heavy Duty) مانند سنگ‌شکن‌ها یا آسیاب‌های سیمان، سافت استارتر در لحظه استارت گیر می‌کند!

• اینورتر (VFD): به لطف تکنولوژی کنترل برداری (Vector Control)، VFD می‌تواند در سرعت نزدیک به صفر (فرکانس پایین)، ۱۰۰ تا ۱۵۰ درصد گشتاور نامی را به شفت موتور اعمال کند.

۳. مدیریت مصرف انرژی (Energy Saving)

• سافت استارتر: تاثیری در کاهش مصرف انرژی موتور در حین کار ندارد (فقط پیک جریان استارت را می‌گیرد).

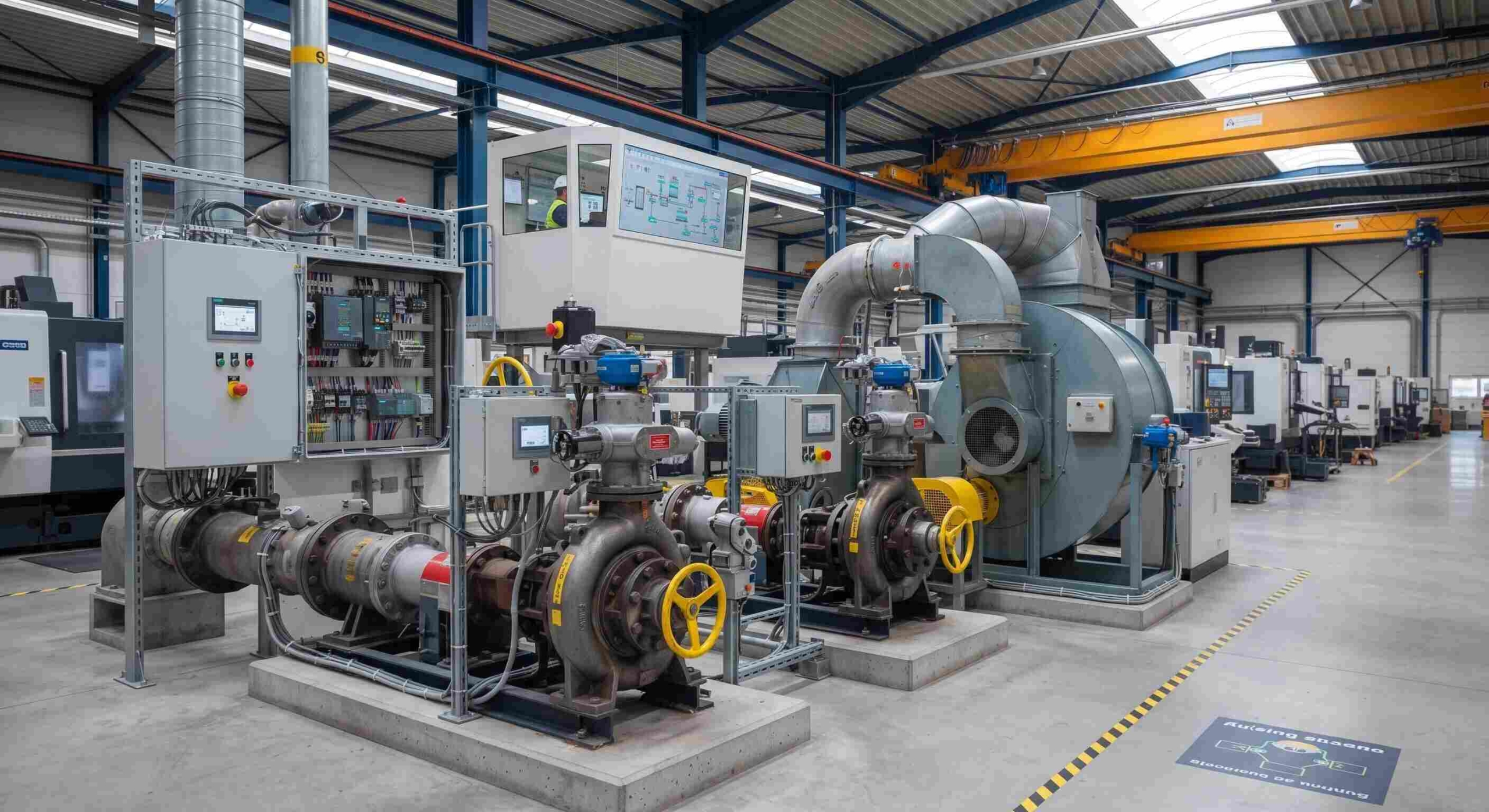

• اینورتر (VFD): در کاربری‌هایی مثل پمپ و فن هواساز (HVAC)، اگر نیازی به جریانِ فول بار نباشد، VFD سرعت موتور را کاهش می‌دهد. طبق قوانین فیزیک سیالات، کاهش ۲۰ درصدی سرعت موتور می‌تواند تا ۵۰ درصد در مصرف برق صرفه‌جویی کند!

۴. ابعاد فیزیکی و استهلاک حرارتی

• سافت استارتر: به دلیل وجود کنتاکتور بای‌پس داخلی در مدل‌های مدرن، حرارت بسیار کمی تولید می‌کند و ابعاد بسیار جمع‌وجورتری نسبت به اینورترهای هم‌توان دارد.

• اینورتر (VFD): قطعات الکترونیک قدرت آن دائماً در حال سوئیچینگ هستند و حرارت زیادی تولید می‌کنند؛ لذا نیاز به فن‌های خنک‌کننده بزرگ و فضای بیشتری در تابلو برق دارند.

۵. مقایسه قیمت (CAPEX)

یک اینورتر (VFD) به دلیل قطعات الکترونیکی پیچیده‌تر، به طور میانگین ۲ تا ۳ برابر گران‌تر از یک سافت استارتر هم‌توان است.

بررسی راهکارهای برندهای پیشرو (زیمنس، ABB، اشنایدر، هیوندای)

زیمنس (Siemens)

• سافت استارتر: خانواده SIRIUS 3RW زیمنس از اقتصادی‌ترین مدل‌های آنالوگ (3RW30) تا مدل‌های هوشمند و تحت شبکه (3RW55) با قابلیت تمیزکاری پمپ، رنج کاملی را پوشش می‌دهد.

• اینورتر: سری SINAMICS (مانند G120 و V20) سلطان بلامنازع صنعت هستند. تکنولوژی فوق‌پیشرفته و تطابق کامل با شبکه‌های PROFINET برای اتصال به PLCهای S7.

ای‌بی‌بی (ABB)

• سافت استارتر: سری PSTX شرکت ABB یک شاهکار مهندسی است که دارای کنترل گشتاور (Torque Control)، پمپ کلینینگ و کی‌پد کاملاً گرافیکی است.

• اینورتر: سری ACS (مثل ACS880 برای کاربری‌های سنگین و ACS580 برای کاربری عمومی) با تکنولوژی DTC (Direct Torque Control)، بی‌رقیب‌ترین پاسخ‌دهی گشتاور را در جهان ارائه می‌دهند.

اشنایدر الکتریک (Schneider Electric)

• سافت استارتر: سری Altistart (مانند ATS480) با طراحی به شدت مقاوم برای محیط‌های صنعتی سخت و سیستم کنترل گشتاور انحصاری (TCS).

• اینورتر: خانواده Altivar (مانند ATV320 و ATV900) با تمرکز ویژه بر اینترنت اشیاء (IIoT)، دارای وب‌سرور داخلی و امکانات عالی برای پمپ‌خانه‌ها هستند.

هیوندای (Hyundai)

• اینورتر: سری N-Series (نظیر N700E) برند هیوندای، انتخابی هوشمندانه و بسیار اقتصادی برای ماشین‌سازان و صنایعی است که به دنبال یک VFD قدرتمند (با تکنولوژی Sensorless Vector Control)، با دوام بالا و قیمتی رقابتی در مقایسه با برندهای اروپایی هستند.

جمع‌بندی: بالاخره کدام را بخریم؟

تصمیم‌گیری مهندسی بسیار ساده است:

• اگر پروسه شما فقط به روشن و خاموش شدن نرم نیاز دارد، در حین کار باید با سرعت ثابت بگردد و بودجه شما محدود است (مثل پمپ‌های آبیاری ساده، نوار نقاله‌های طولانی یک‌سرعته، کمپرسورهای اسکرو) 👈 سافت استارتر بخرید.

• اگر نیاز دارید سرعت و دبی خروجی را تغییر دهید، پروسه شما نیازمند گشتاور بسیار بالا در لحظه استارت است، یا می‌خواهید با کاهش دور پمپ/فن در مصرف برق میلیاردی کارخانه صرفه‌جویی کنید (مثل فن‌های مکنده، جرثقیل‌ها، اکسترودرها) 👈 اینورتر (VFD) بخرید.
