| ردیف | کد فنی | نام محصول | توضیحات | قیمت | تصویر | کاتالوگ | hf:att:pa_rated-voltage |
|---|---|---|---|---|---|---|---|
| 3898 | NXBD | سکسیونر بار سه‌راهه گازی ABB Sectos NXBD | 12 تا 24kV 630A | ABB Sectos NXBD یک سکسیونر بار گازی سه‌راهه 12 تا 24 kV و 630 A است که دو Load-Break Switch مستقل را در یک محفظه مشترک ترکیب می‌کند. تحمل کوتاه‌مدت آن 20 kA / 4 s است و برای انشعاب و مانور شبکه‌های هوایی، کابلی یا Mixed Network طراحی شده است. | تماس بگیرید |  | 12-24-kv | |
| 4494 | NAL | سکسیونر بار فشار متوسط ABB NAL | سکسیونر بار فشار متوسط ABB NAL از تجهیزات تخصصی ABB در رده سکسیونر قطع زیر بار فشار متوسط است که مطابق با استاندارد IEC 62271-103 / 105 برای کلیدزنی و حفاظت خطوط، ترانسفورماتورها، موتورهای فشار متوسط و بانک‌های خازنی طراحی شده است. از مشخصات فنی شاخص این خانواده می‌توان به ولتاژ نامی برابر با 12 / 17.5 / 24 / 36 kV (بسته به مدل)؛ جریان نامی برابر با 400 تا 1250 A؛ جریان قطع اتصال کوتاه نامی برابر با 25 / 31.5 / 40 / 50 kA؛ فرکانس نامی برابر با 50 / 60 Hz اشاره کرد. انتخاب کد فنی و پیکربندی دقیق این محصول بر اساس پارامترهای شبکه، جریان نامی و الزامات حفاظتی و کنترلی پروژه انجام می‌شود. | تماس بگیرید | - | 12-17-5-24-36-kv-%d8%a8%d8%b3%d8%aa%d9%87-%d8%a8%d9%87-%d9%85%d8%af%d9%84 | |
| 3896 | NXA | سکسیونر بار گازی ABB Sectos NXA | 24 تا 36kV 630A | ABB Sectos NXA یک سکسیونر بار فضای باز نصب‌شونده روی پایه با عایق SF6 است که برای 24 و 36 kV و جریان نامی 630 A طراحی شده است. این خانواده برای Sectionalizing خطوط هوایی و اتوماسیون شبکه توزیع قابل تجهیز به Motor Drive و سیستم کنترل از راه دور است. | تماس بگیرید | | 24-36-kv | |
| 3897 | NXB | سکسیونر بار گازی ABB Sectos NXB | 12 تا 24kV 630A | ABB Sectos NXB یک سکسیونر بار گازی SF6 برای نصب Outdoor روی پایه است که محدوده 12 تا 24 kV، جریان نامی 630 A و تحمل کوتاه‌مدت 20 kA / 4 s را پوشش می‌دهد. نسخه‌های دارای Earthing Switch برای ایزولاسیون و زمین‌کردن ایمن خط قابل ارائه‌اند. | تماس بگیرید | | 12-24-kv | |
| 4495 | NALF | سکسیونر فیوز فشار متوسط ABB NALF | سکسیونر فیوز فشار متوسط ABB NALF از تجهیزات تخصصی ABB در رده سکسیونر فیوز فشار متوسط است که مطابق با استاندارد IEC 62271-103 / 105 برای کلیدزنی و حفاظت خطوط، ترانسفورماتورها، موتورهای فشار متوسط و بانک‌های خازنی طراحی شده است. از مشخصات فنی شاخص این خانواده می‌توان به ولتاژ نامی برابر با 12 / 17.5 / 24 / 36 kV (بسته به مدل)؛ جریان نامی برابر با 400 تا 1250 A؛ جریان قطع اتصال کوتاه نامی برابر با تا 50 kA (با فیوز محدودکننده)؛ فرکانس نامی برابر با 50 / 60 Hz اشاره کرد. انتخاب کد فنی و پیکربندی دقیق این محصول بر اساس پارامترهای شبکه، جریان نامی و الزامات حفاظتی و کنترلی پروژه انجام می‌شود. | تماس بگیرید | - | 12-17-5-24-36-kv-%d8%a8%d8%b3%d8%aa%d9%87-%d8%a8%d9%87-%d9%85%d8%af%d9%84 | |
| 3899 | R-Series | سکسیونر هوایی ABB Series R | 12 تا 36kV تا 2000A | ABB Series R خانواده Legacy سکسیونرهای Vertical-Break عایق هوا برای شبکه‌های Outdoor تا 36 kV و جریان‌های تا 2000 A است. این سری می‌تواند به Load-Break Interrupter مجهز شود و برای نصب روی پایه یا Substation با آرایش‌های مختلف استفاده شده است. | تماس بگیرید |  | 12-24-36-kv |
معرفی تخصصی سکسیونرها و کلیدهای بار (LBS) فشار متوسط ABB
در شبکه‌های توزیع فشار متوسط (MV)، مدیریت ایمن خطوط، ایجاد نقاط ایزولاسیون و مانور بار نیازمند تجهیزات کلیدزنی با ضریب اطمینان بالا است. سکسیونرها (Disconnectors) و کلیدهای قطع زیر بار (Load Break Switches – LBS) برند ABB، از ارکان اصلی اتوماسیون شبکه‌های توزیع هوایی و پست‌های کمپکت محسوب می‌شوند. این تجهیزات به بهره‌برداران اجازه می‌دهند تا بخش‌های خطا دار شبکه را جداسازی کرده و تداوم سرویس‌دهی را تضمین کنند.
سبد محصولات ABB در این حوزه به دو بخش اصلی تقسیم می‌شود: کلیدهای بار گازی (SF6) خانواده Sectos که برای قطع و وصل جریان بار نامی در محیط‌های بیرونی (Pole-mounted) طراحی شده‌اند، و سکسیونرهای عایق هوای خانواده Series R که عموماً برای ایجاد فاصله جداسازی مرئی و ایمن در پست‌ها و تابلوهای فشار متوسط با آمپراژ بالا مورد استفاده قرار می‌گیرند.
خانواده‌ها و سری‌های سکسیونر و کلید بار ABB

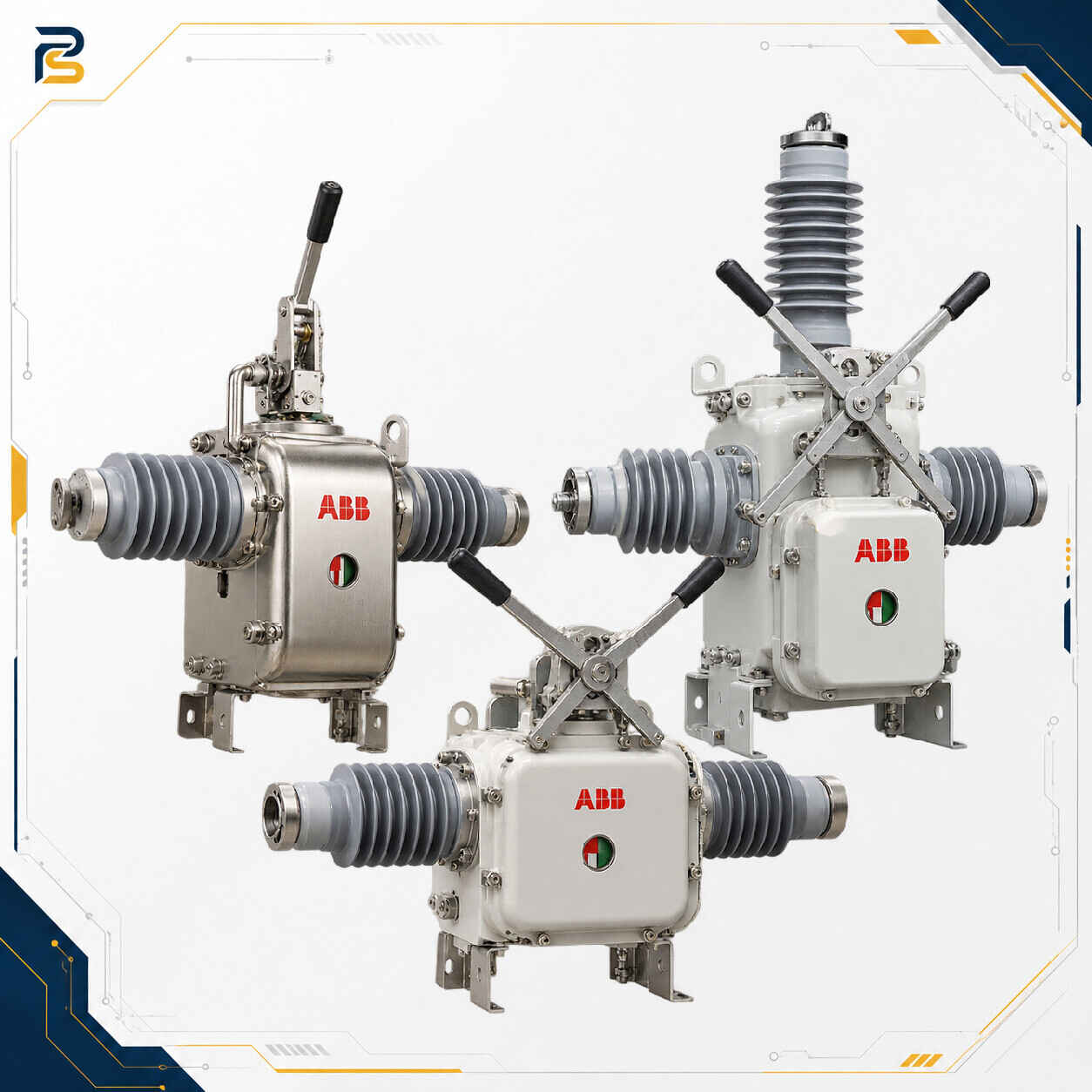

این کلید قطع زیر بار (LBS) عایق‌شده با گاز SF6، برای استفاده در شبکه‌های توزیع هوایی 12 تا 24 کیلوولت طراحی شده است. مدل NXB قابلیت قطع جریان بار نامی تا 630 آمپر را داشته و می‌تواند به مکانیزم موتوردار جهت کنترل از راه دور (RTU) تجهیز شود.
برادر بزرگتر سری NXB که برای پاسخگویی به سطوح ولتاژی بالاتر مهندسی شده است. کلید NXA در شبکه‌های 24 تا 36 کیلوولت با جریان نامی 630 آمپر نصب می‌شود و محفظه استیل ضدزنگ آن مقاومت بالایی در برابر شرایط سخت جوی دارد.
یک راهکار نوآورانه برای انشعاب‌گیری در شبکه‌های هوایی. مدل NXBD در واقع ترکیب دو کلید بار گازی در یک محفظه واحد است (3-Way Switch) که برای خطوط 12 تا 24 کیلوولت استفاده شده و مانور بار در نقاط انشعاب شبکه را بسیار ساده و اقتصادی می‌کند.

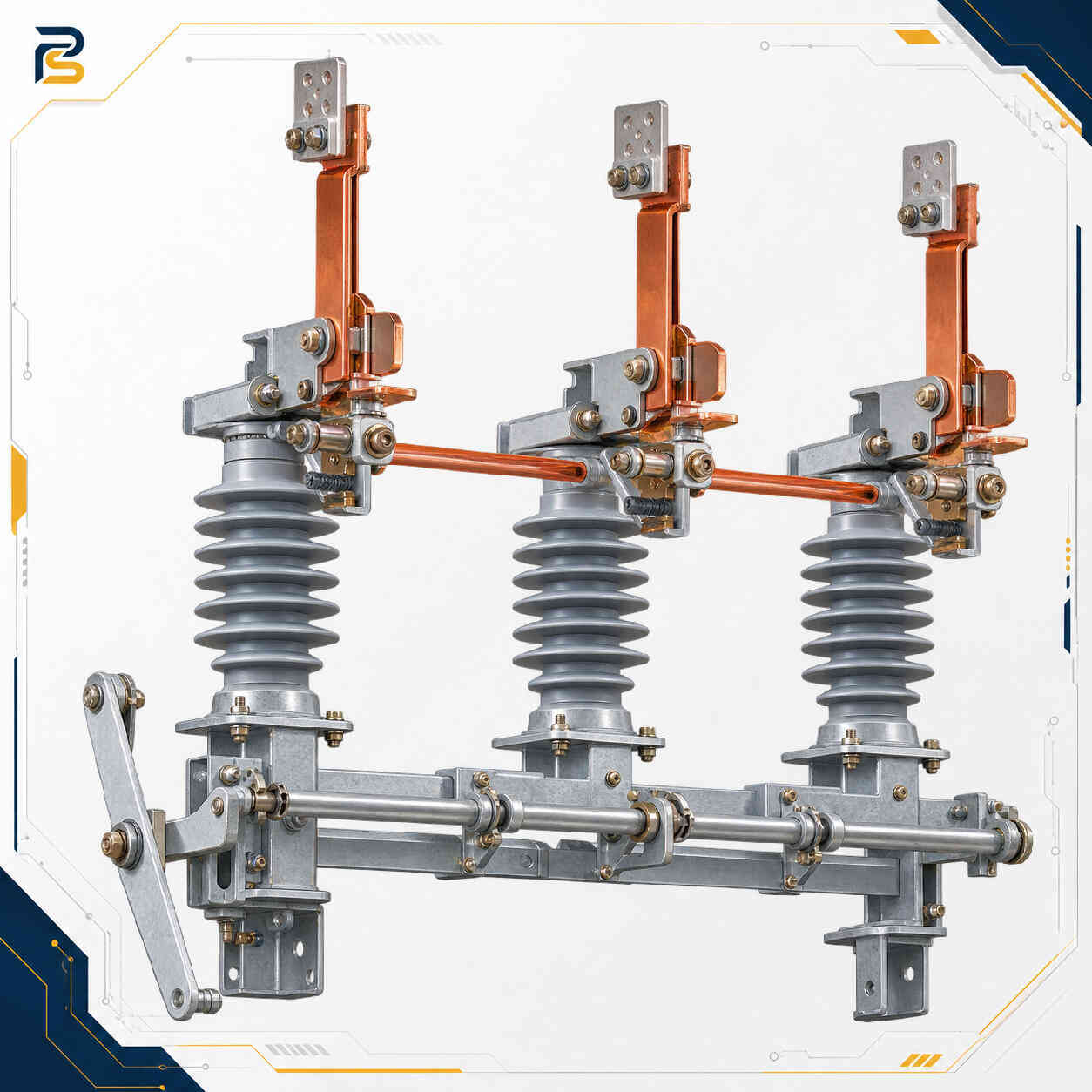

دیسکانکتورهای عایق هوا (Air-insulated) که برای ایزولاسیون خطوط و باس‌بارها در پست‌های برق طراحی شده‌اند. این سری فاقد محفظه خاموش‌کننده جرقه برای قطع جریان بار است، اما می‌تواند جریان‌های نامی پیوسته بسیار بالایی (تا 2000 آمپر) را در سطوح 12 تا 36 کیلوولت تحمل و هدایت کند.
مشخصات فنی و معیارهای عملکردی
| مدل تجهیز | نوع عایق / تکنولوژی | سطح ولتاژ نامی (kV) | جریان نامی (In) | قابلیت قطع زیر بار |
|---|---|---|---|---|
| ABB Sectos NXB | گاز SF6 (محفظه بسته) | 12 تا 24 | 630 آمپر | دارد (LBS) |
| ABB Sectos NXA | گاز SF6 (محفظه بسته) | 24 تا 36 | 630 آمپر | دارد (LBS) |
| ABB Sectos NXBD | گاز SF6 / ساختار سه‌راهه | 12 تا 24 | 630 آمپر | دارد (LBS) |
| ABB Series R | هوا (تیغه‌های باز) | 12 تا 36 | تا 2000 آمپر | ندارد (صرفاً ایزولاتور) |
راهنمای انتخاب مهندسی و نکات پیش از استعلام
انتخاب صحیح بین یک «کلید قطع زیر بار (LBS)» و یک «سکسیونر ایزولاتور»، حیاتی‌ترین بخش در طراحی فیدرها و نقاط مانور شبکه است. تجهیزات خانواده Sectos برای نصب روی تیرهای هوایی (Pole-mounted) و یکپارچه‌سازی با سیستم‌های اسکادا (SCADA) بهینه‌سازی شده‌اند، در حالی که سکسیونرهای Series R معمولاً برای ایجاد فاصله هوایی قابل رویت در پست‌ها کاربرد دارند.
جهت دریافت پیشنهاد فنی و مالی دقیق از کارشناسان پویاگران صنعت (PSCO)، موارد زیر را در استعلام خود قید نمایید:
- تعیین نوع تجهیز (کلید قطع زیر بار گازی یا سکسیونر ساده هوایی).
- ولتاژ نامی شبکه (مثلاً 20kV یا 33kV) و جریان نامی عبوری.
- مکانیزم عملکرد: دستی (Manual) یا موتوردار (Motorized) جهت کنترل از راه دور.
- ولتاژ تغذیه موتور و مدار فرمان (مثلاً 24VDC یا 220VAC) در صورت انتخاب مدل موتوردار.
- نیاز به تجهیزات جانبی نظیر تابلوی کنترل محلی، ترانس ولتاژ (PT) برای تغذیه و سنسورهای جریان.
سوالات متداول
تفاوت سکسیونر (Disconnector) و کلید بار (Load Break Switch) چیست؟
سکسیونر تجهیزی است که فقط برای ایجاد یک فاصله هوایی مرئی و ایمن جهت تعمیرات شبکه استفاده می‌شود و توانایی قطع جرقه را ندارد، بنابراین فقط در حالت بدون بار (No-Load) باید قطع و وصل شود. اما کلید بار (LBS) دارای محفظه خاموش‌کننده جرقه (مثل محفظه گاز SF6 در مدل Sectos) است و می‌تواند مداری که در حال مصرف جریان نامی است را با ایمنی کامل قطع کند.
کلید سه‌راهه Sectos NXBD در چه مواقعی استفاده می‌شود؟
در شبکه‌های هوایی که یک خط اصلی وجود دارد و قرار است یک انشعاب از آن گرفته شود، معمولاً به دو کلید بار مجزا نیاز است. مدل NXBD دو کلید LBS مستقل را در یک تانک گاز SF6 ترکیب کرده است که باعث کاهش فضای اشغال‌شده روی تیر برق، کاهش هزینه‌های نصب و ساده‌سازی فرآیند انشعاب‌گیری می‌شود.
آیا کلیدهای Sectos قابلیت اتصال به سیستم اتوماسیون و SCADA را دارند؟
بله، در صورت سفارش مدل‌های موتوردار (Motor-operated) به همراه تابلوی کنترل مجهز به RTU (پایانه راه دور)، کلیدهای Sectos به‌طور کامل در سیستم‌های دیسپاچینگ و اسکادا یکپارچه می‌شوند. این ویژگی امکان ایزولاسیون هوشمند خطاهای شبکه و مانور بار از راه دور را فراهم می‌کند.
چرا در کلیدهای بار هوایی (Sectos) از گاز SF6 استفاده شده است؟
گاز هگزا فلوراید گوگرد (SF6) دارای خاصیت دی‌الکتریک و خاموش‌کنندگی قوس (Arc-quenching) بسیار بالایی است. استفاده از این گاز اجازه می‌دهد تا کنتاکت‌های کلید بار در یک محفظه بسیار فشرده قرار بگیرند و بدون نیاز به تعمیر و نگهداری (Maintenance-free)، در برابر عوامل محیطی، رطوبت و آلودگی در طول عمر عملیاتی خود محافظت شوند.
