هماهنگی حفاظتی (Selectivity) و طراحی آبشاری (Cascading) در تابلوهای فشار ضعیف (LV)

تصور کنید در یک کارخانه بزرگ صنعتی، یک موتور پمپ کوچک در انتهای یکی از خطوط تولید دچار اتصال کوتاه می‌شود. ناگهان کل برق سالن تولید یا حتی کل کارخانه قطع می‌گردد! دلیل چیست؟ کلید اصلی ورودی (Main Breaker) تابلو به جای کلید مینیاتوری یا فیدر همان پمپ عمل کرده است.

این سناریوی فاجعه‌بار که منجر به خسارات تولیدی عظیمی می‌شود، نتیجه‌ی مستقیم «عدم رعایت هماهنگی حفاظتی یا Selectivity» در فاز طراحی مهندسی تابلو برق است. در این یادداشت تخصصی از پویاگران صنعت (pscogp)، به بررسی مفاهیم پیشرفته Selectivity و Cascading بر اساس استاندارد IEC 60947-2 می‌پردازیم.

هماهنگی حفاظتی (Selectivity / Discrimination) چیست؟

سلکتیویته یا تبعیض حفاظتی به این معناست که در صورت وقوع خطای الکتریکی (اضافه بار یا اتصال کوتاه) در هر نقطه از شبکه، فقط و فقط کلید حفاظتی که بلافاصله بالای سر نقطه خطا (Upstream Breaker نزدیک به خطا) قرار دارد عمل کند و کلیدهای بالاتر (Main Breakers) در حالت وصل باقی بمانند تا برق سایر بخش‌های سالم شبکه قطع نشود.

سلکتیویته به دو نوع تقسیم می‌شود:

1. سلکتیویته جزئی (Partial Selectivity): هماهنگی بین کلید بالادست و پایین‌دست فقط تا یک جریان اتصال کوتاه مشخص (Is) برقرار است. اگر جریان خطا از آن حد فراتر رود، هر دو کلید با هم قطع می‌شوند.

2. سلکتیویته کامل (Total Selectivity): ایده‌آل‌ترین حالت طراحی است. در هر سطح از جریان اتصال کوتاه تا ماکزیمم ظرفیت قطع شبکه، فقط کلید پایین‌دست عمل می‌کند.

۴ تکنیک مهندسی برای ایجاد Selectivity

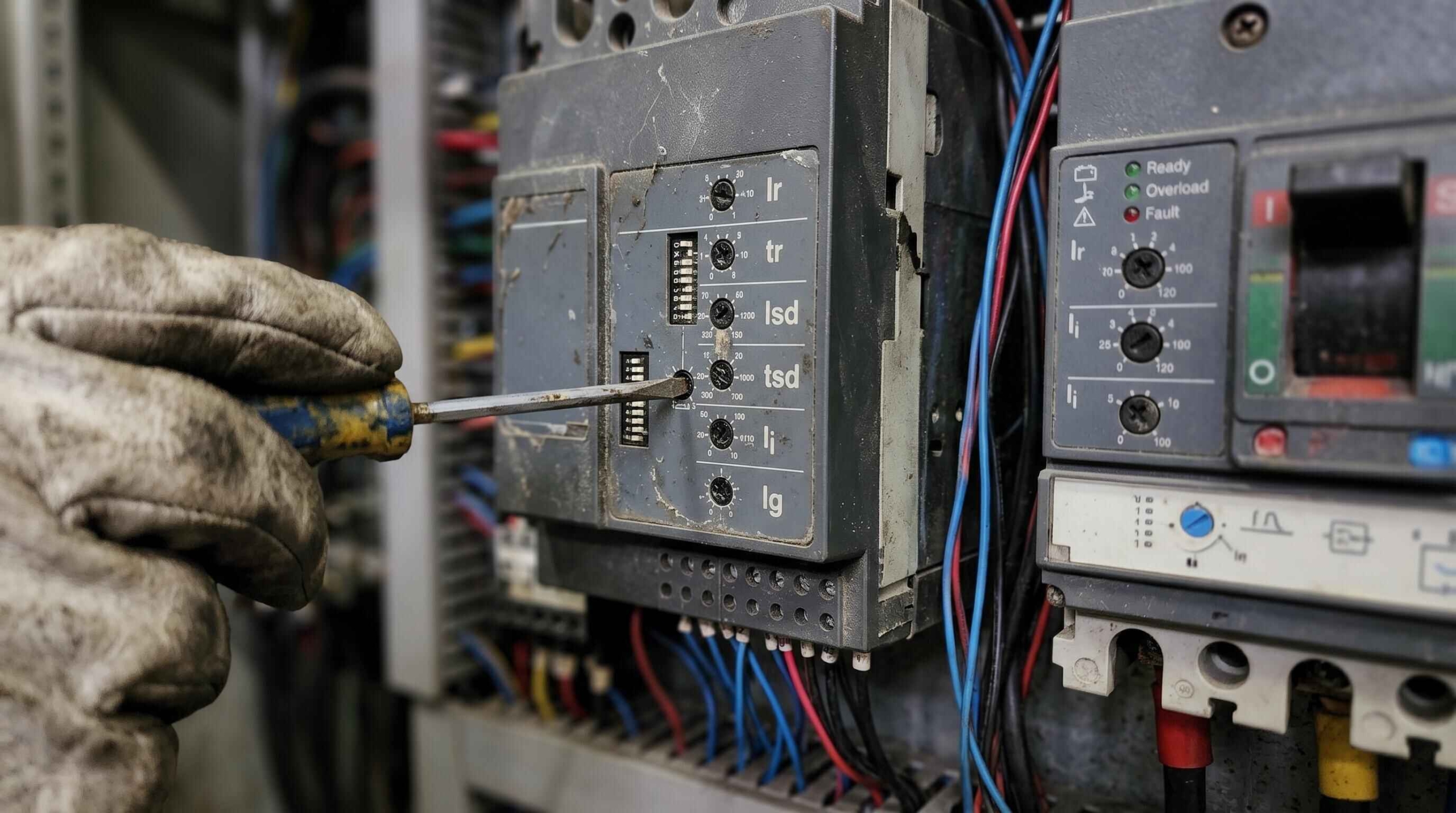

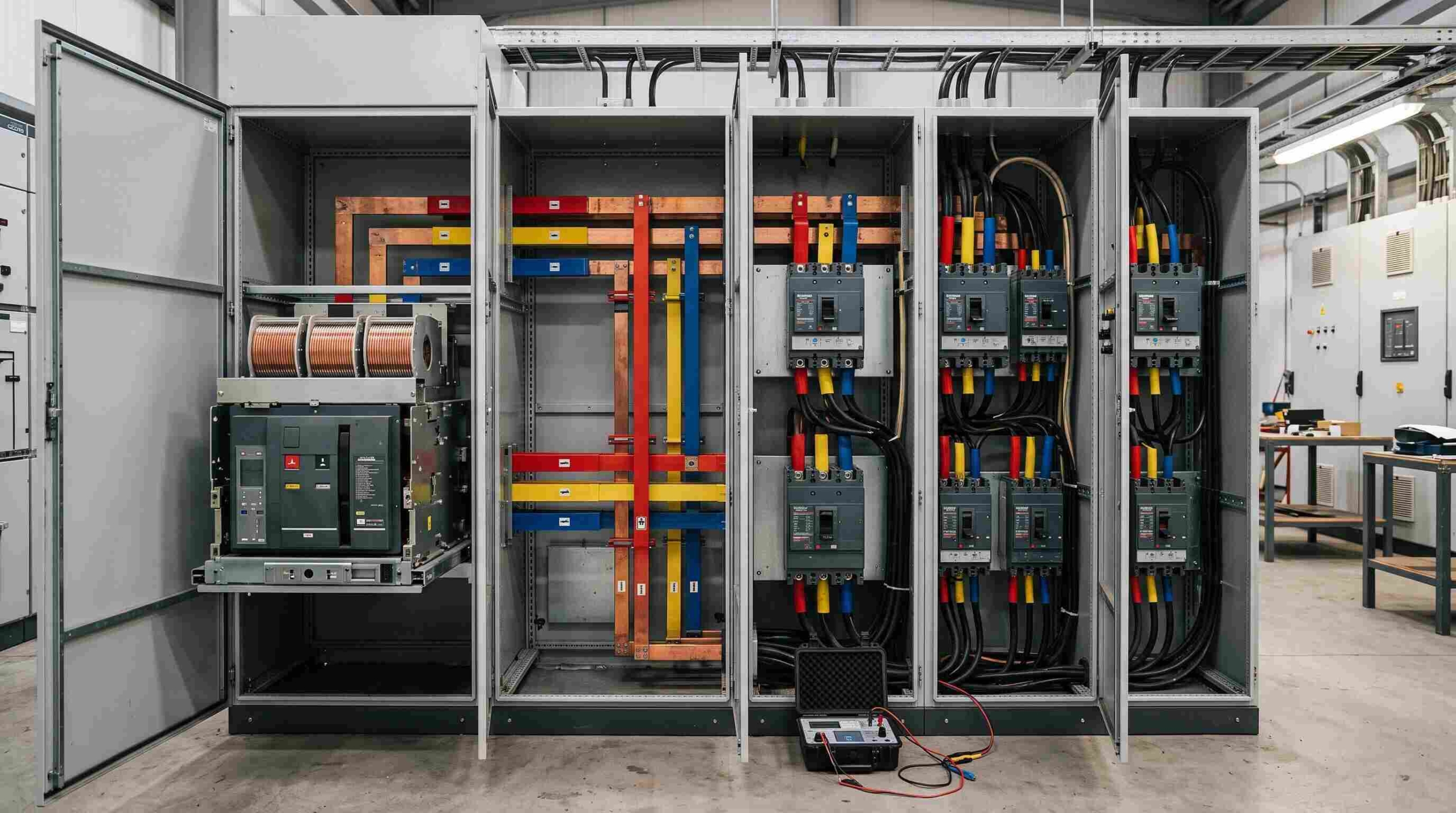

برندهای مطرح جهانی نظیر اشنایدر، ABB و زیمنس، رله‌های حفاظتی (Trip Units) پیشرفته‌ای (مانند Micrologic در اشنایدر یا Ekip در ABB) برای کلیدهای ACB و MCCB طراحی کرده‌اند که امکان پیاده‌سازی تکنیک‌های زیر را فراهم می‌کنند:

1. هماهنگی جریانی (Current Selectivity): معمولاً در کلیدهای با رنج متفاوت استفاده می‌شود (مثلاً کلید بالا دست ۶۳۰ آمپر و کلید پایین دست ۱۰۰ آمپر). آستانه تریپ مغناطیسی کلید اصلی بسیار بالاتر از کلید فیدر تنظیم می‌شود.

2. هماهنگی زمانی (Time Selectivity): کلید بالا دست باید قابلیت تحمل جریان اتصال کوتاه را برای مدت کوتاهی داشته باشد (پارامتر Icw). در اینجا یک تاخیر زمانی (Time Delay) در رله کلید بالا دست تنظیم می‌شود (مثلاً 100ms) تا کلید پایین دست فرصت قطع مدار را داشته باشد.

3. هماهنگی انرژی (Energy Selectivity): کلیدهای فوق‌سریع پایین دست (Current Limiting) قبل از اینکه انرژی اتصال کوتاه به سطحی برسد که کلید بالا دست را تحریک کند، مدار را قطع می‌کنند.

4. هماهنگی منطقی (Logic / Zone Selectivity): پیشرفته‌ترین روش در تابلوهای توزیع مدرن (Smart Switchgears) است. در این حالت، کلیدهای بالا دست و پایین دست از طریق کابل شبکه به هم متصل هستند. اگر کلید پایین خطا را سنس کند، به کلید بالایی پیام می‌فرستد که “من خطا را دیدم و قطع می‌کنم، تو منتظر بمان!”.

طراحی آبشاری (Cascading یا Back-up Protection) چیست؟

برخلاف Selectivity که هدفش عدم قطعی برق کل شبکه است، هدف Cascading، کاهش چشمگیر هزینه‌های ساخت تابلو برق است. در تکنیک کاسکیدینگ، ما اجازه داریم برای فیدرهای خروجی (پایین دست)، کلیدی انتخاب کنیم که قدرت قطع اتصال کوتاه (Icu) آن از سطح اتصال کوتاه شبکه کمتر باشد! اما چگونه چنین چیزی ایمن است؟ این کار به شرطی مجاز است که کلید بالا دست (Main Breaker) از نوع محدودکننده جریان (Current Limiting) باشد. در صورت بروز اتصال کوتاه بسیار شدید، کلید بالا دست وارد عمل شده و جریان را محدود می‌کند تا کلید پایین‌دست که قدرت ضعیف‌تری دارد، متلاشی نشود.

• مثال عملی: سطح اتصال کوتاه تابلویی در کارخانه ۶۰ کیلوآمپر (60kA) است. شما باید تمام کلیدهای خروجی را 60kA بخرید که به شدت گران است. اما با استفاده از جداول Cascading (مثلاً جداول اختصاصی اشنایدر یا زیمنس)، شما کلید اصلی را 70kA انتخاب می‌کنید و مجاز می‌شوید کلیدهای خروجی را از نوع ارزان‌قیمت‌تر 36kA انتخاب کنید.

نقش نرم‌افزارهای مهندسی در طراحی حفاظتی

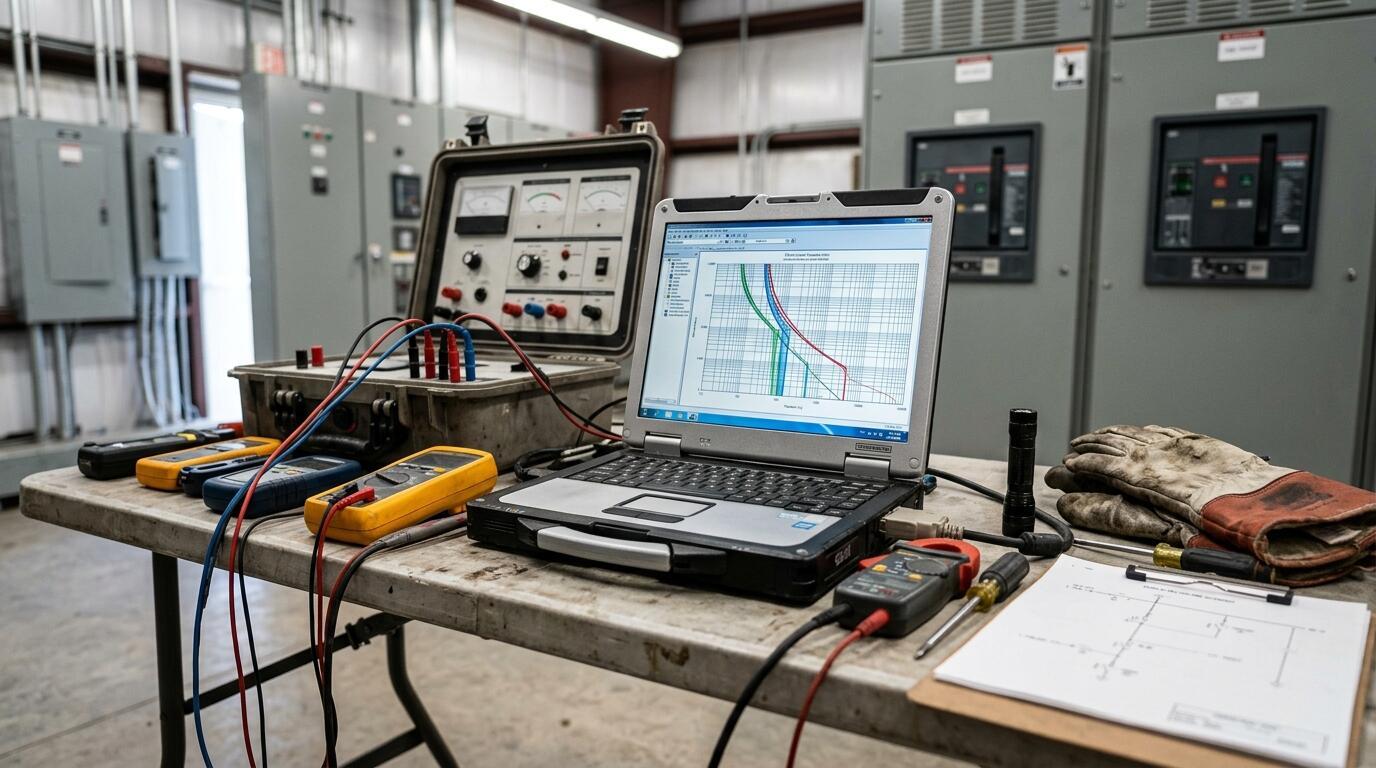

محاسبه دستی سلکتیویته و کاسکیدینگ در پروژه‌های بزرگ تقریباً غیرممکن است. شرکت‌های پیشرو نرم‌افزارهای رایگان و قدرتمندی برای این محاسبات ارائه داده‌اند:

• اشنایدر الکتریک: نرم‌افزار EcoStruxure Power Design (یا Ecodial سابق).

• زیمنس: نرم‌افزار SIMARIS Design (بسیار قدرتمند برای محاسبات شبکه‌های پیچیده).

• ای‌بی‌بی (ABB): نرم‌افزار DOC (Design Optimization on Computer).

پویاگران صنعت؛ مشاور شما در طراحی شبکه‌های توزیع ایمن اشتباه در هماهنگی حفاظتی می‌تواند باعث از بین رفتن تجهیزات گران‌قیمت یا خاموشی‌های پرهزینه شود. تیم مهندسی پویاگران صنعت (pscogp)، با تسلط کامل بر نرم‌افزارهای مهندسی و استانداردهای IEC، آماده است تا در فاز طراحی تابلوهای برق (EPC) در کنار شما باشد. ما با بهره‌گیری از هوشمندترین کلیدهای هوایی (ACB) و اتوماتیک (MCCB) از برندهای زیمنس، ABB، اشنایدر و هیوندای، بالاترین سطح Selectivity را برای پلنت صنعتی شما تضمین می‌کنیم.
