حفاظت الکتروموتورهای سه فاز: مقایسه تحلیلی کلید حرارتی-مغناطیسی (MPCB) و رله بی‌متال (Overload Relay)

الکتروموتورهای سه فاز قلب تپنده صنایع هستند و سوختن سیم‌پیچ آن‌ها علاوه بر هزینه بالای سیم‌پیچی مجدد، به معنای توقف خط تولید است. دو عامل اصلی که باعث نابودی موتورها می‌شوند، اضافه‌بار (Overload) و اتصال کوتاه (Short Circuit) هستند. همچنین پدیده‌هایی مانند قطعی فاز (Phase Loss) به سرعت باعث داغ شدن شدید موتور می‌گردند.

در طراحی تابلوهای کنترل موتور (MCC)، طراحان معمولاً بر سر یک دوراهی قرار می‌گیرند: استفاده از سیستم سنتی (ترکیب فیوز + کنتاکتور + رله بی‌متال) یا استفاده از سیستم مدرن (کلید حرارتی مغناطیسی + کنتاکتور). در این مقاله مهندسی از پویاگران صنعت (pscogp)، تفاوت‌های تکنیکال این دو روش را بررسی می‌کنیم.

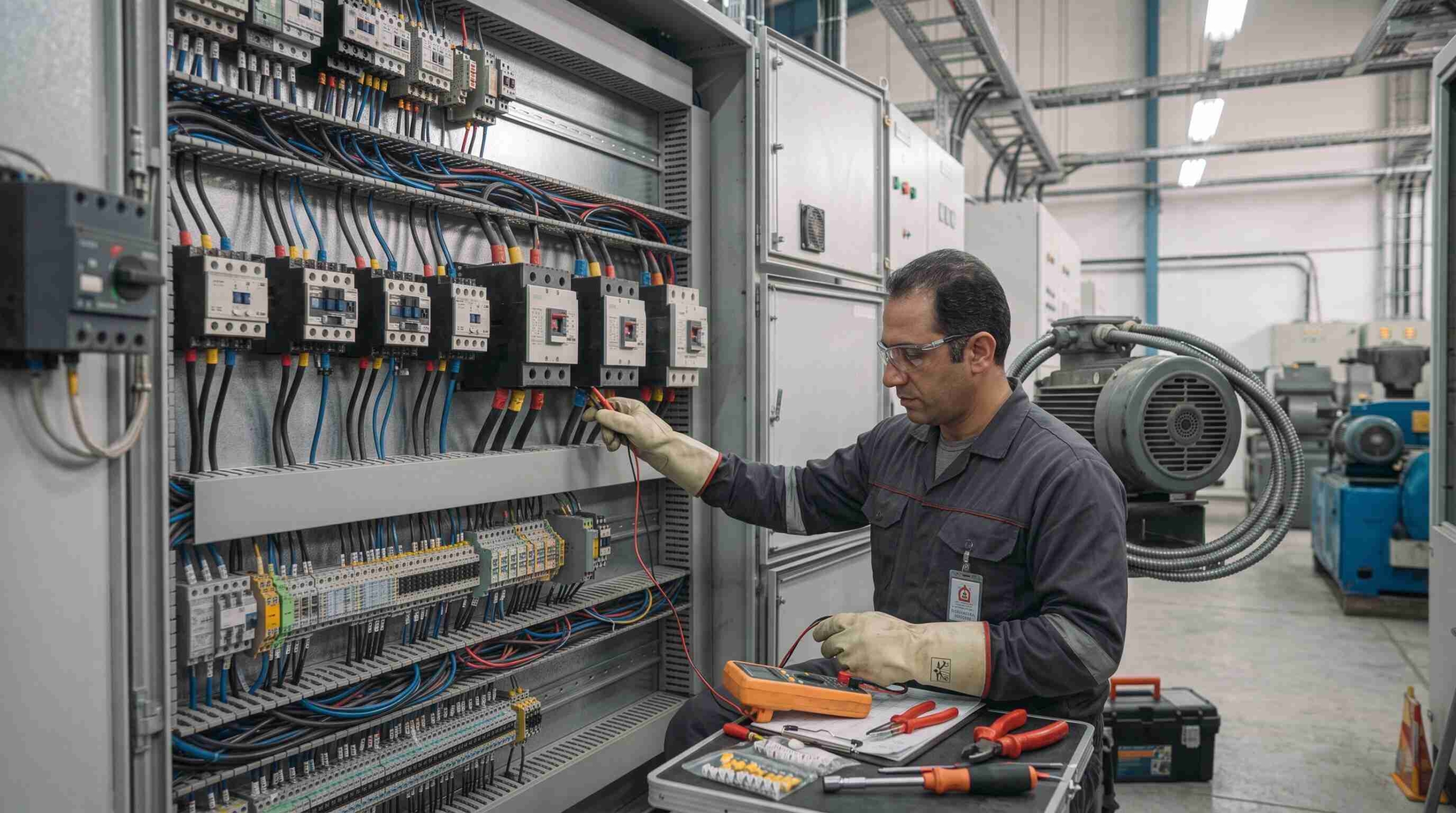

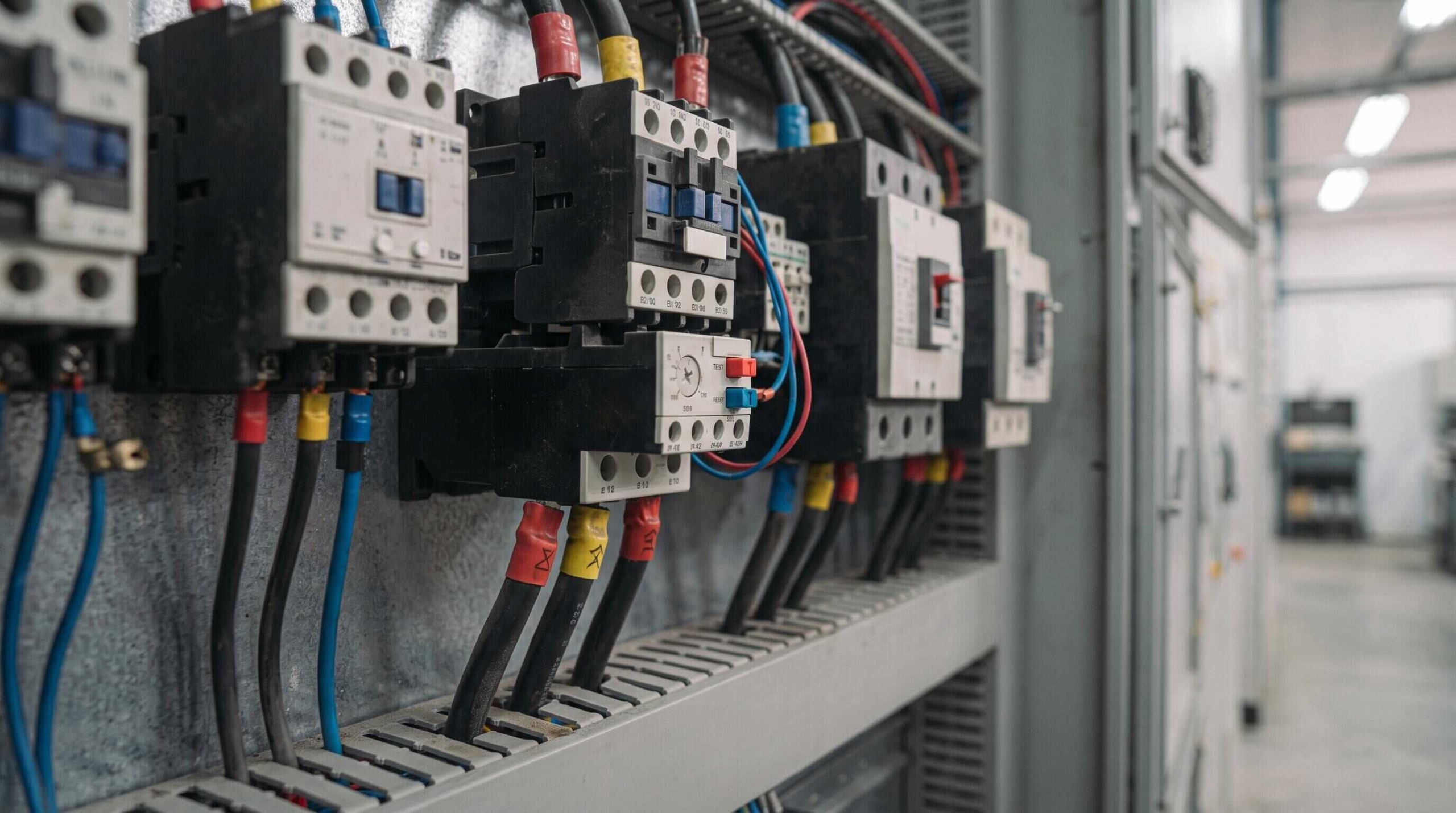

۱. رله حرارتی (بی‌متال – Thermal Overload Relay) چیست و چگونه کار می‌کند؟

رله حرارتی (که در بازار به آن بی‌متال می‌گویند)، تجهیز حفاظتی است که مستقیماً در زیر کنتاکتور نصب می‌شود. ساختار داخلی آن از دو فلز با ضریب انبساط حرارتی متفاوت (Bi-metal) تشکیل شده است. عبور جریانِ اضافه‌بار باعث گرم شدن و خم شدن این تیغه‌ها شده و در نهایت یک کنتاکت فرمان (معمولاً 95-96) را قطع می‌کند. این کنتاکت به بوبین کنتاکتور متصل است و باعث قطع برق موتور می‌شود.

• نقطه ضعف بزرگ: رله بی‌متال به هیچ وجه قابلیت قطع جریان اتصال کوتاه را ندارد! تیغه‌های آن در برابر جریان اتصال کوتاه ذوب می‌شوند. به همین دلیل، در مداری که بی‌متال دارد، حتماً باید از یک کلید اتوماتیک کمپکت (MCCB) یا فیوزهای تندکار در بالادست (Upstream) برای حفاظت اتصال کوتاه استفاده کرد.

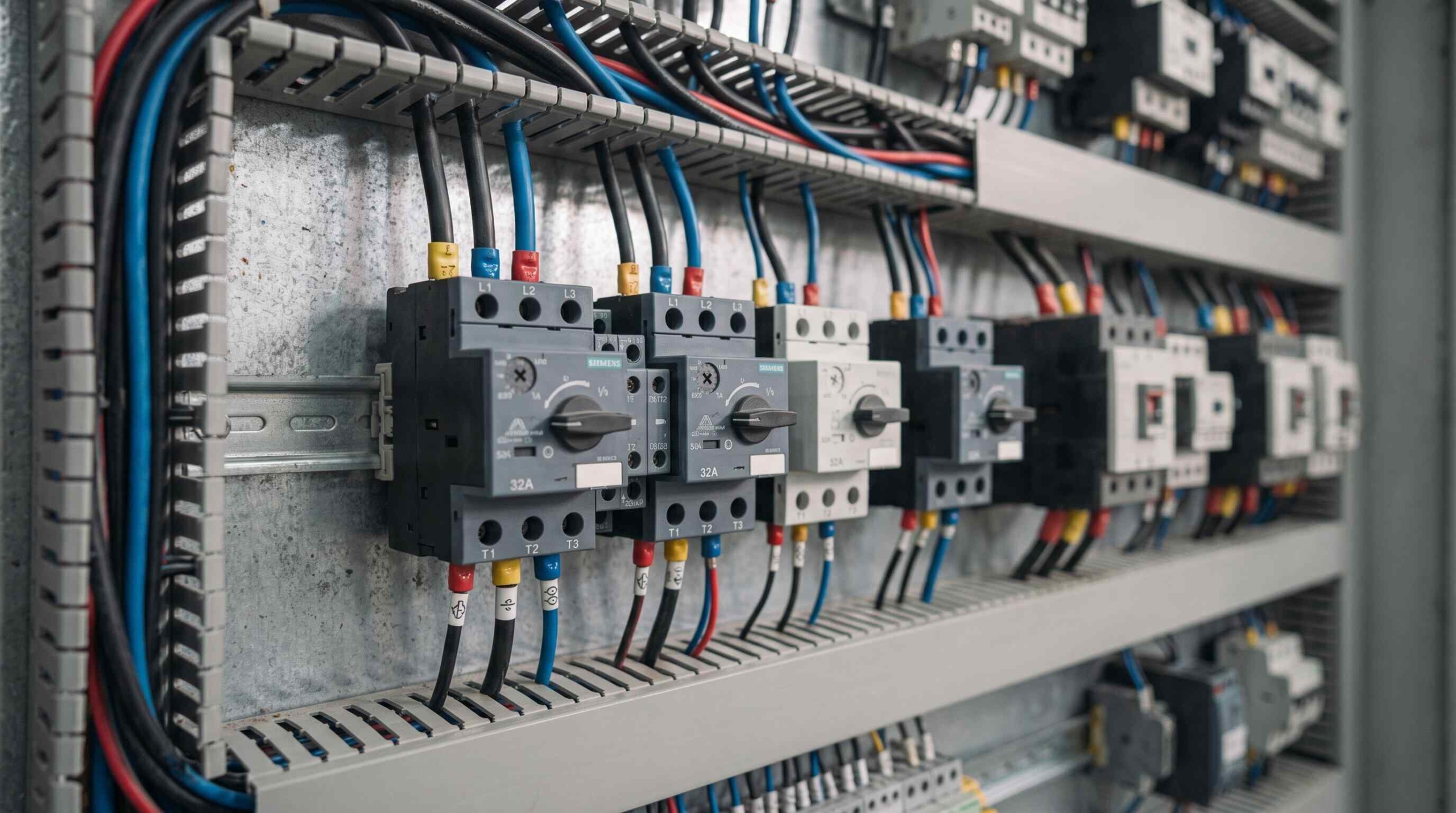

۲. کلید حرارتی-مغناطیسی (MPCB – Motor Protection Circuit Breaker) چیست؟

کلید MPCB (که در بازار ایران به کلید حرارتی معروف است)، یک تجهیز «All-in-One» (همه‌کاره) است. این کلید همزمان سه وظیفه حیاتی را انجام می‌دهد:

1. حفاظت حرارتی (اضافه بار): مشابه بی‌متال، جریان کشی تدریجی موتور را تشخیص داده و مدار را قطع می‌کند.

2. حفاظت مغناطیسی (اتصال کوتاه): دارای یک سیم‌پیچ مغناطیسی است که به محض وقوع اتصال کوتاه، در کسری از ثانیه (بدون نیاز به سوختن فیوز یا قطع کنتاکتور) مستقیماً برق اصلی موتور را قطع می‌کند. قدرت قطع (Icu) این کلیدها تا 100kA نیز می‌رسد.

3. حساسیت به قطع فاز (Phase Failure Sensitivity): به سرعت نامتقارن شدن جریان فازها را تشخیص می‌دهد.

جدول مقایسه فنی: MPCB در برابر Bimetal

بررسی پرچمداران بازار: از زیمنس تا هیوندای

• زیمنس (سری SIRIUS 3RV):

  کلیدهای MPCB زیمنس استاندارد طلایی صنعت هستند. هماهنگی فوق‌العاده این کلیدها با کنتاکتورهای سری 3RT (بدون نیاز به وایرینگ و با استفاده از لینک ماژول‌ها) باعث خلق سریع‌ترین و امن‌ترین استارترهای موتور می‌شود.

• اشنایدر الکتریک (سری TeSys GV2 / GV3):

  اشنایدر با سری GV، پرفروش‌ترین کلید حرارتی جهان را تولید می‌کند. اتصال قدرتمند پایانه EverLink در سری GV3 (که از شل شدن کابل‌ها در اثر لرزش جلوگیری می‌کند) یکی از نوآوری‌های بی‌رقیب این برند است.

• ای‌بی‌بی (سری MS116 تا MS165):

  طراحی بسیار فشرده، رنج جریانی گسترده و هندل‌های گردان استاندارد برای نصب روی درب تابلو، MPCB های شرکت ABB را به گزینه‌ای ایده‌آل برای تابلوهای کنترل ماشین‌آلات تبدیل کرده است.

• هیوندای (سری HiMP):

  رله‌های بی‌متال (سری HiTH) و کلیدهای حرارتی هیوندای، انتخابی هوشمندانه برای پروژه‌هایی است که نیازمند کیفیت بالا در کنار مدیریت هزینه‌ها (Cost Control) هستند. عملکرد این تجهیزات در صنایع نساجی، پمپ‌خانه‌ها و صنایع غذایی ایران به شدت اثبات شده است.

جمع‌بندی مهندسی: کدام را انتخاب کنیم؟

به عنوان یک قاعده مهندسی روز دنیا: دوران استفاده ترکیبی از فیوز+کنتاکتور+بی‌متال برای موتورهای زیر ۴۵ کیلووات به سر آمده است.

استفاده از کلیدهای حرارتی-مغناطیسی (MPCB) نه تنها ایمنی بسیار بالاتری را تضمین می‌کند، بلکه با حذف قطعات اضافی، زمان وایرینگ و ابعاد تابلو برق را به شدت کاهش داده و در نهایت توجیه اقتصادی بالاتری دارد. رله‌های بی‌متال امروزه بیشتر برای موتورهای بسیار بزرگ (که MPCB برای آن‌ها طراحی نشده) و یا رتروفیت کردن (Retrofit) تابلوهای قدیمی کاربرد دارند.
