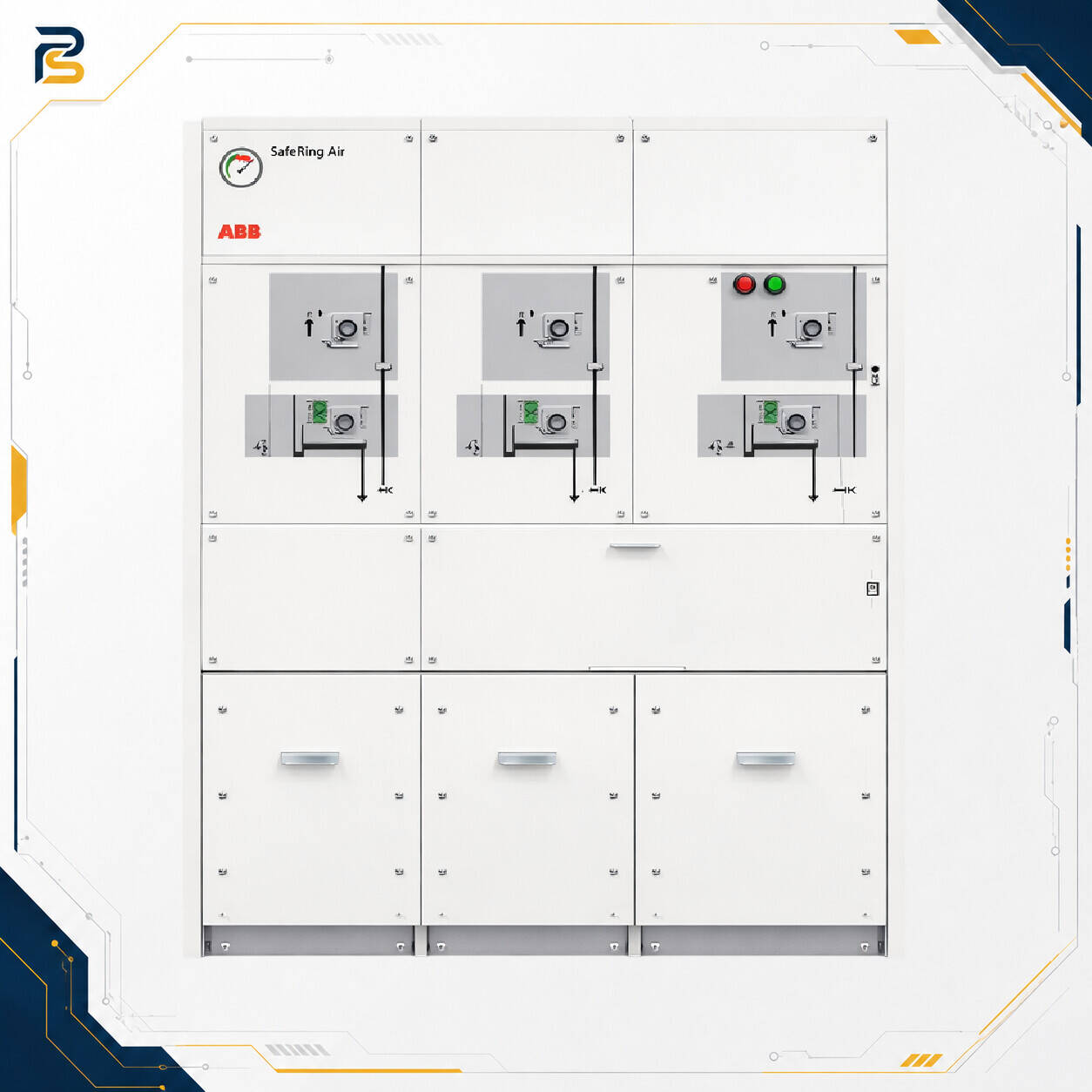

ABB SafeRing Air؛ رینگ مین یونیت GIS بدون SF₆ برای توزیع ثانویه

ABB SafeRing Air 24 kV یک تابلو فشار متوسط از نوع Ring Main Unit (RMU) برای شبکه‌های توزیع ثانویه است. این محصول از معماری Gas-Insulated Switchgear استفاده می‌کند، اما به‌جای گاز SF₆، بخش‌های فشار متوسط آن با هوای خشک (Dry Air) عایق‌بندی شده‌اند؛ بنابراین Global Warming Potential محیط عایقی آن برابر صفر است.

SafeRing Air برای ولتاژ نامی 24 kV، جریان پیوسته تا 630 A و جریان تحمل کوتاه‌مدت 20 kA / 3 s ارائه می‌شود. سطح تحمل قوس داخلی این خانواده نیز تا IAC AFLR 20 kA / 1 s تعریف شده و امکان استفاده در کاربردهای Indoor و Outdoor برای آن پیش‌بینی شده است.

در SafeRing Air تمام بخش‌های ولتاژ بالا و تجهیزات سوئیچینگ داخل مخزن گاز آب‌بندی‌شده قرار می‌گیرند. این ساختار، اجزای اصلی مدار فشار متوسط را از رطوبت، آلودگی، گردوغبار، ورود اجسام خارجی و سایر عوامل محیطی جدا می‌کند و به کاهش نیازهای تعمیراتی سیستم عایقی کمک می‌کند.

این محصول با Load Break Switch نوع Puffer برای کار در محیط Dry Air طراحی شده است. کلید بار می‌تواند جریان‌های بار تا 630 A را قطع کند و ساختار حرکتی آن شامل کنتاکت اصلی، کنتاکت قوس و پیستون خطی Puffer است. هنگام قطع جریان، فشرده‌سازی هوای خشک موجب خنک‌کردن قوس و بازیابی سطح عایقی می‌شود.

SafeRing Air در قالب Configurationهای استاندارد RMU ارائه می‌شود و برای بیشتر کاربردهای سوئیچینگ شبکه‌های 6 تا 24 kV قابل استفاده است. آرایش‌های استاندارد آن معمولاً از ترکیب حداکثر چهار ماژول تشکیل می‌شوند و می‌توانند وظایفی مانند ورود و خروج رینگ، حفاظت ترانسفورماتور و سکشن‌بندی شبکه را پوشش دهند.

ماژول‌های اصلی قابل استفاده در این پلتفرم شامل موارد زیر هستند:

• ماژول C: کلید بار همراه با Disconnector و Earthing Switch
• ماژول F: Fuse-Switch Disconnector برای حفاظت مبتنی بر فیوز
• ماژول V: Vacuum Circuit Breaker همراه با Disconnector و Earthing Switch

Rating و عملکرد هر ماژول متفاوت است؛ در نتیجه مقادیر مربوط به قدرت قطع کلید قدرت نباید به کلید بار ماژول C تعمیم داده شوند.

پلتفرم SafeRing Air با رابط بهره‌برداری، Footprint و منطق عملیاتی نسل کلاسیک SafeRing طراحی شده است. این هماهنگی باعث می‌شود بهره‌برداری از نسخه بدون SF₆ به آموزش عملیاتی کاملاً متفاوتی نیاز نداشته باشد.

امکان تجهیز SafeRing Air به ترانسفورماتورهای اندازه‌گیری متعارف یا Sensorهای جریان و ولتاژ نیز وجود دارد. در Configurationهای دارای تجهیزات حفاظت و کنترل مناسب، قابلیت استفاده از ارتباط IEC 61850، مانیتورینگ و Diagnostic نیز قابل بررسی است. این تجهیزات به پیکربندی سفارش وابسته‌اند و جزء ثابت تمام نسخه‌های SafeRing Air نیستند.

برای حفاظت بیشتر در برابر قوس داخلی، امکان استفاده از Arc Suppressor نیز پیش‌بینی شده است. این تجهیز، افزایش فشار ناشی از قوس داخلی را تشخیص داده و با ایجاد اتصال کوتاه کنترل‌شده، انرژی قوس را کاهش می‌دهد. استفاده از Arc Suppressor باید در Configuration نهایی محصول مشخص شود.
