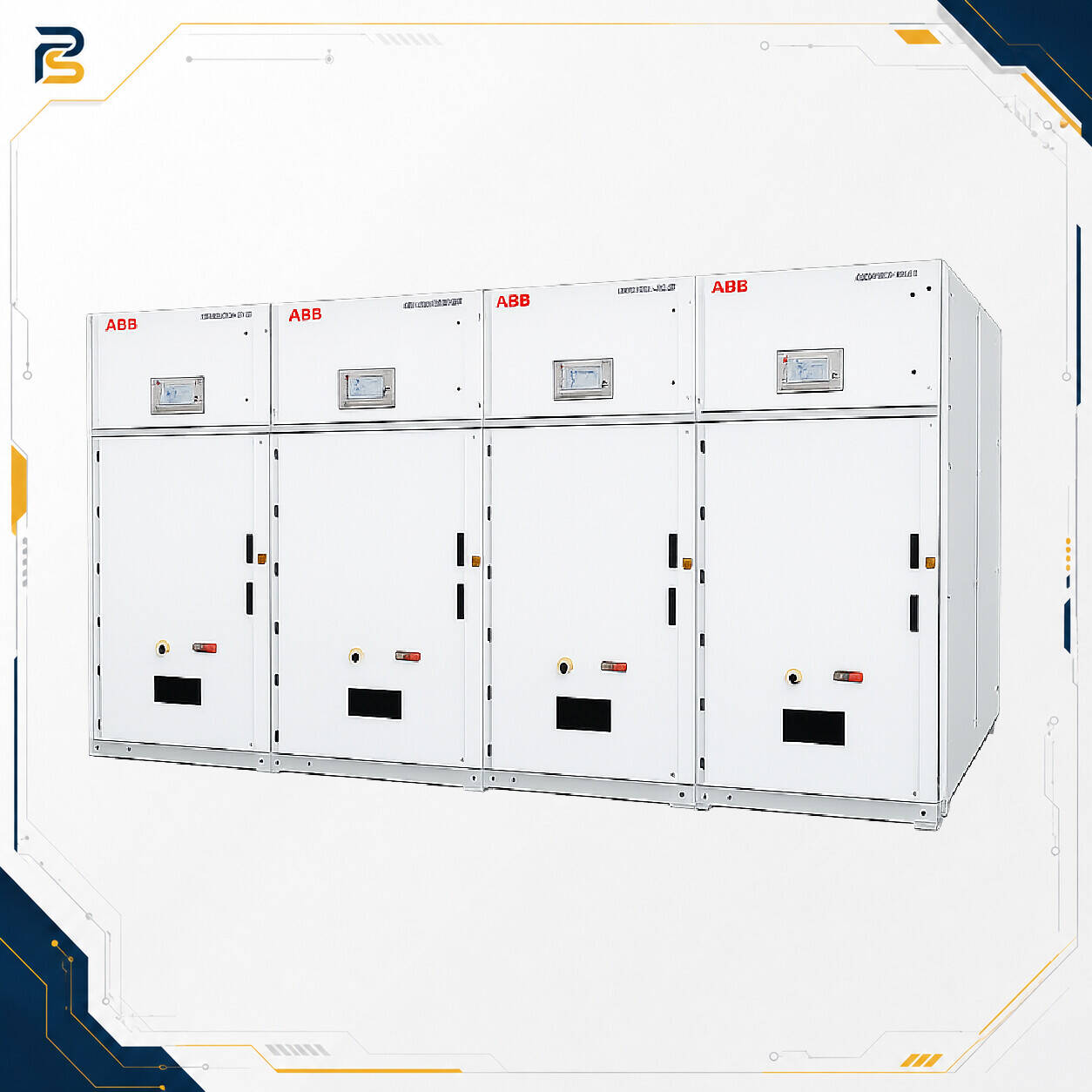

ABB UniGear ZS3.2 – تابلو برق فشار متوسط Metal-Clad عایق هوا 36 و 40.5 kV
ABB UniGear ZS3.2 یک خانواده تابلو برق فشار متوسط Metal-Clad و Air-Insulated برای نصب داخلی است که برای استفاده در سیستمهای 36 و 40.5 kV طراحی شده است. ساختار تابلو بر پایه محفظههای فلزی تفکیکشده، تجهیزات کشویی و عایقکاری هوایی مدار اصلی شکل گرفته و برای دریافت، توزیع، سوئیچینگ، حفاظت و کنترل انرژی در شبکههای فشار متوسط قابل استفاده است.
ساختار مکانیکی پنل از قطعات فولادی با پوشش Aluminum-Zinc و اتصالات پیچومهرهای تشکیل شده است. شکل بهینه هادیها و سیستم عایقی مدار اصلی امکان دستیابی به یک طراحی نسبتاً فشرده در کلاس ولتاژی بالا را فراهم میکند. محفظههای فشار متوسط نیز بهوسیله صفحات فلزی زمینشده از یکدیگر جدا شدهاند تا ساختار واقعی Metal-Clad ایجاد شود.
در نمای مقطعی UniGear ZS3.2 چهار بخش اصلی شامل Low Voltage Compartment، Circuit Breaker Compartment، Busbar Compartment و Cable Compartment قابل تفکیک هستند. علاوه بر این، تجهیزاتی مانند Earthing Switch، Current Transformer، Busbar Bushing، Metallic Shutter و Pressure Relief Plate در معماری داخلی پنل پیشبینی شدهاند.
Circuit Breaker بهصورت Withdrawable روی Switch-Truck نصب میشود. حالتهای Service و Disconnect/Test داخل خود پنل قرار دارند و هنگام خروج کلید به موقعیت Disconnect، شاترهای فلزی کنتاکتهای اصلی را میپوشانند. عملیات Drawout نیز با درب بسته انجام میشود؛ بنابراین جداسازی کلید و انجام عملیات معمول بدون بازکردن درب محفظه قدرت امکانپذیر است.
در نسخهای که این خانواده در بروشور فنی ارائهشده پوشش میدهد، امکان استفاده از VD4 Vacuum Circuit Breaker یا HD4 SF₆ Circuit Breaker وجود دارد و کلیدهای دارای Rating یکسان از نظر مکانیکی قابل جایگزینی معرفی شدهاند. مجموعه Interlockهای مکانیکی نیز برای جلوگیری از توالیهای عملیاتی نادرست در نظر گرفته شده است.
از نظر Rating، جریان باسبار، Tee-Off و Circuit Breaker در این خانواده تا 3150 A تعریف شده است. Rated Short-Circuit Breaking Current کلید تا 31.5 kA، Rated Short-Time Withstand Current تا 31.5 kA / 3 s و Rated Peak Withstand Current برابر 80 kA در جدول فنی این نسخه درج شدهاند؛ برای برخی Ratingها مقادیر بالاتر نیز بهصورت سفارشی ذکر شده است.
در سبد فعلی ABB، UniGear ZS3.2 همچنان بهعنوان AIS برای Primary Distribution تا 40.5 kV با جریان پیوسته تا 3150 A و آرایش Single Busbar معرفی میشود. نسخه فعلی پرتفوی ABB برای Short-Time Withstand Current مقدار تا 31.5 kA / 4 s را اعلام میکند؛ بنابراین برای سفارش جدید، Revision و Rating دقیق Configuration باید پیش از نهاییکردن مشخصات پروژه کنترل شود.
