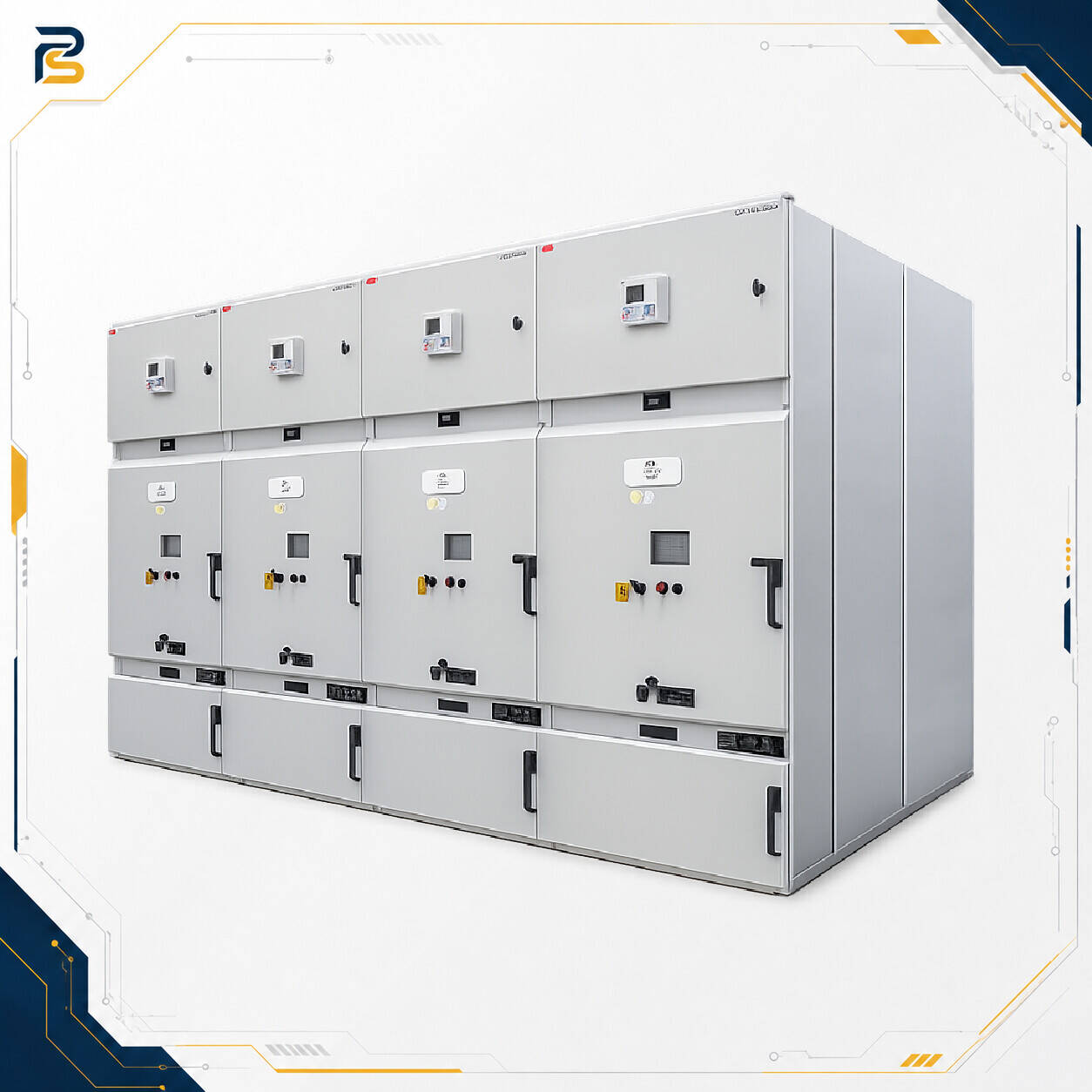

تابلو برق فشار متوسط ABB UniGear ZS2 برای توزیع اولیه تا 36 kV

ABB UniGear ZS2 یک خانواده تابلو برق فشار متوسط Metal-Clad با عایق هوا (Air-Insulated Switchgear) برای Primary Distribution و نصب داخلی است که برای کلاس ولتاژی 36 kV طراحی شده است. این خانواده در معماری UniGear شرکت ABB برای شبکه‌هایی قرار می‌گیرد که به سطح ولتاژ بالاتر از محدوده UniGear ZS1 نیاز دارند و محدوده اصلی آن تا 3150 A جریان نامی و 31.5 kA جریان تحمل اتصال کوتاه توسعه یافته است.

ساختار UniGear ZS2 از واحدهای استاندارد و ماژولار تشکیل می‌شود. محفظه‌های اصلی قدرت شامل Circuit-Breaker Compartment، Busbar Compartment و Cable Compartment هستند و بخش تجهیزات کمکی، حفاظت و کنترل در Low Voltage Compartment قرار می‌گیرد. محفظه‌های قدرت توسط پارتیشن‌های فلزی از یکدیگر جدا شده‌اند و قسمت‌های برق‌دار اصلی با هوا عایق‌بندی می‌شوند. این معماری، مبنای ساختار Metal-Clad و Partition Class نوع PM در این خانواده است.

UniGear ZS2 دارای طبقه‌بندی LSC2B-PM است. در این ساختار، باسبار، کلید قدرت و محفظه کابل از نظر فیزیکی و الکتریکی از یکدیگر تفکیک شده‌اند و امکان دسترسی به محفظه Circuit Breaker در شرایط تعریف‌شده، در حالی که باسبار و کابل‌ها همچنان برق‌دار هستند، فراهم می‌شود. پارتیشن‌ها و شاترهای فلزی نیز به سیستم ارت تابلو متصل می‌شوند.

از نظر ایمنی در برابر قوس داخلی، UniGear ZS2 دارای IAC AFLR با سطح 31.5 kA / 1 s است؛ یعنی ارزیابی Internal Arc برای دسترسی از Front، Lateral و Rear انجام شده است. مقدار Rated Short-Time Withstand Current مدار اصلی نیز تا 31.5 kA / 3 s تعریف شده و Peak Current تا 80 kA می‌رسد.

بهره‌برداری و تعمیرات UniGear ZS2 با تمرکز بر دسترسی از جلوی تابلو طراحی شده است. عملیات سرویس از جلو انجام می‌شود، برای نصب و نگهداری معمول نیاز به دسترسی از پشت وجود ندارد و تابلو قابلیت نصب کنار دیوار را دارد. Racking کلید قدرت نیز با درب بسته انجام می‌شود.

برای بخش قدرت، این خانواده قابلیت استفاده از Withdrawable Circuit Breaker را دارد و در نسخه مستندشده امکان استفاده از کلید خلأ ABB VD4 و کلید گازی ABB HD4 در یک معماری مکانیکی قابل‌تعویض پیش‌بینی شده است. کلیدهای خلأ در حالت استاندارد به‌صورت Withdrawable Cassette و در صورت نیاز به‌صورت Floor Rolling قابل ارائه هستند.

از نظر معماری باسبار، UniGear ZS2 قابلیت پیاده‌سازی به‌صورت Single Busbar و همچنین ساختار Double Busbar به‌شکل Back-to-Back/Duplex را دارد. این قابلیت امکان تطبیق سوییچگیر با فلسفه بهره‌برداری، افزونگی و تداوم سرویس موردنیاز شبکه را فراهم می‌کند.
