ABB UniGear ZS1؛ تابلو برق فشار متوسط برای توزیع اولیه تا 24 kV

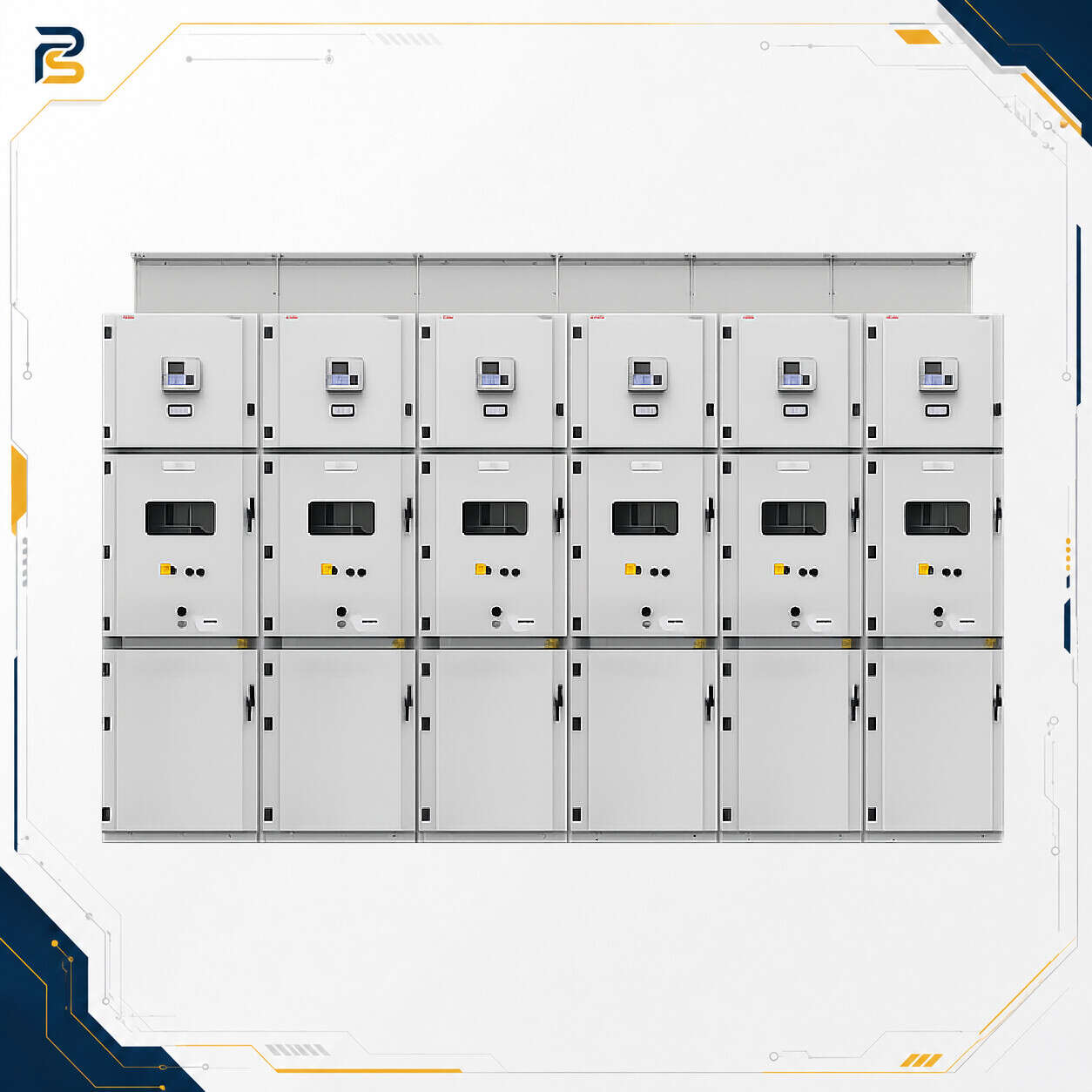

ABB UniGear ZS1 خانواده تابلو برق فشار متوسط Air-Insulated Switchgear (AIS) برای Primary Distribution و نصب داخلی است. این خانواده برای شبکههای فشار متوسط تا 24 kV توسعه یافته و با ساختار ماژولار، محفظههای قدرت تفکیکشده، تجهیزات کشویی و گزینههای مختلف آرایش باسبار، امکان طراحی تابلو متناسب با پستهای توزیع، نیروگاهها و تأسیسات صنعتی را فراهم میکند. حداکثر Rating خانواده به 4000 A و 63 kA میرسد، اما این حداکثرها برای تمام کلاسهای ولتاژی بهصورت همزمان قابل اعمال نیستند.
از نظر ساختار الکتریکی، UniGear ZS1 دارای محفظه فلزی است و قسمتهای برقدار اصلی با هوا عایق میشوند. بخشهای قدرت شامل محفظه کلید، محفظه باسبار و محفظه کابل هستند و تجهیزات حفاظت، کنترل و مدارهای کمکی در Low Voltage Compartment قرار میگیرند. جداسازی محفظهها بهوسیله پارتیشنهای فلزی انجام میشود و برای هدایت گازهای ناشی از Internal Arc نیز امکان استفاده از Gas Exhaust Duct در نظر گرفته شده است.
در پیکربندیهای رایج، UniGear ZS1 دارای طبقهبندی LSC2B, PM است. کلاس PM یا Partition Metallic به استفاده از شاترها و پارتیشنهای فلزی برای تفکیک محفظهها اشاره دارد و طبقهبندی LSC2B برای حفظ بالاتر سطح تداوم سرویس در هنگام دسترسی به بخشهای مشخص تابلو اهمیت دارد. این خانواده همچنین دارای Internal Arc Classification از نوع IAC AFLR است.
طراحی UniGear ZS1 امکان انجام عملیات عادی از قسمت جلوی تابلو را فراهم میکند. Circuit Breaker و Earthing Switch از جلو قابل بهرهبرداری هستند و امکان نصب Back-to-wall نیز وجود دارد؛ موضوعی که در پروژههایی با محدودیت فضای اتاق برق میتواند در طراحی Layout مؤثر باشد.
یکی از نقاط مهم در انتخاب UniGear ZS1، تفکیک Ratingها بر اساس کلاس ولتاژی است. در کلاسهای 7.2، 12 و 17.5 kV جریان باسبار اصلی تا 4000 A تعریف شده و Rated Short-Time Withstand Current میتواند تا 50 kA / 3 s یا 63 kA / 1 s برسد. در کلاس 24 kV جریان باسبار اصلی تا 3150 A و Short-Time Withstand Current تا 31.5 kA / 3 s تعریف شده است. بنابراین عبارت کلی «24 kV، 4000 A، 63 kA» نباید بهعنوان یک Rating واحد و همزمان برای یک پیکربندی مشخص برداشت شود.
UniGear ZS1 از نظر معماری شبکه نیز انعطاف بالایی دارد و میتواند بهصورت Single Busbar، Double Busbar، Back-to-Back/Duplex و Double-Level پیادهسازی شود. انتخاب میان این ساختارها تابع فلسفه بهرهبرداری، نیاز به افزونگی باسبار، محدودیت فضا، تعداد فیدرها و الزامات تداوم سرویس پروژه است.
ساختار و طبقهبندی IEC
پیکربندیهای متداول UniGear ZS1 با مشخصات زیر شناخته میشوند:
- LSC2B برای بسیاری از پنلهای اصلی مانند Incoming/Outgoing و Bus-Tie
- PM – Partition Metallic
- IAC AFLR برای Internal Arc Classification
- بهرهبرداری و Racking کلید با درب بسته در پیکربندیهای مربوطه
- پارتیشنبندی فلزی میان محفظههای اصلی
با این حال، همه Functional Unitهای UniGear ZS1 الزاماً یک LSC Classification یکسان ندارند؛ برای مثال برخی Riser، Measurement یا Direct Incoming/Outgoing Unitها میتوانند LSC متفاوتی داشته باشند. بنابراین LSC2B نباید بدون توجه به نوع Panel به تمام Functional Unitها تعمیم داده شود.
