تجهیزات فشار متوسط (MV)

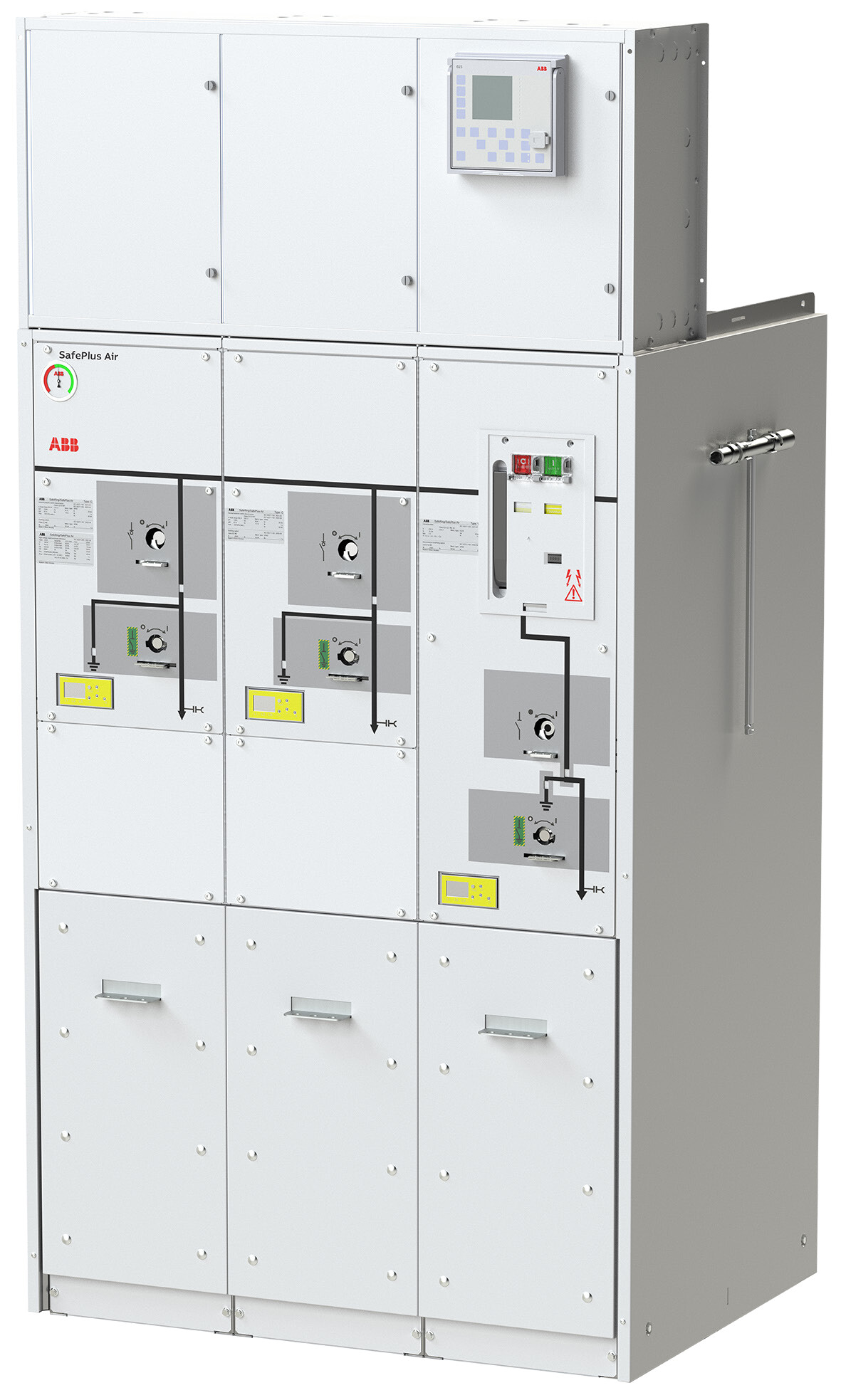

SafePlus Air یک Metal-enclosed compact switchgear system با عایق هوای خشک از ABB است که برای کاربردهای توزیع فشار متوسط تا 24 کیلوولت طراحی شده است. این محصول با ارائه پیکربندی‌های نیمه‌ماژولار، انعطاف‌پذیری بالایی در طراحی شبکه فراهم می‌کند و به‌عنوان راهکاری بدون SF6، ایمن، فشرده و سازگار با محیط زیست شناخته می‌شود.

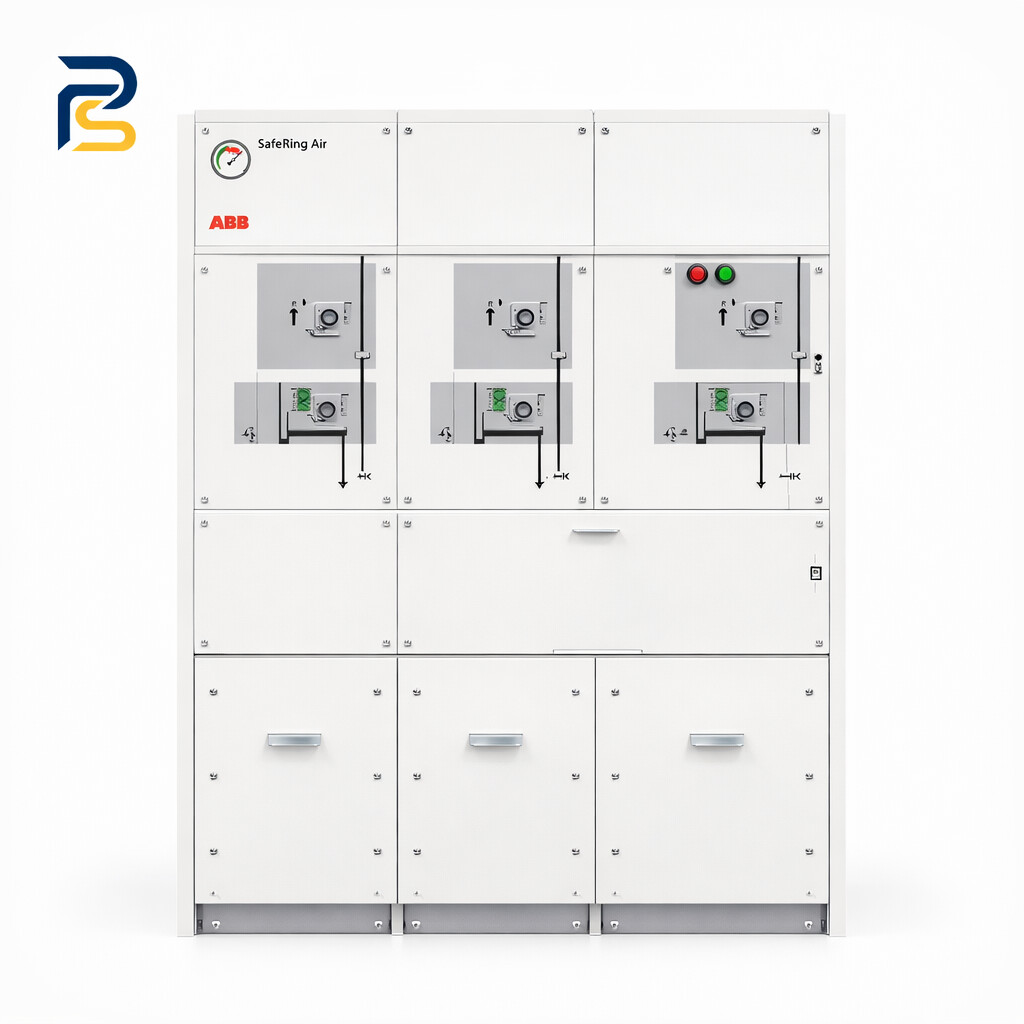

تابلو SafeRing Air ABB یک RMU فشار متوسط بدون SF₆ از خانواده SafeRing/SafePlus Air 24 kV است که با هوای خشک به‌عنوان محیط عایقی کار می‌کند و برای شبکه‌های توزیع ثانویه در محدوده 6 تا 24 kV طراحی شده است. این سری دارای جریان دائم نامی 630 A، جریان تحمل کوتاه‌مدت 20 kA، طبقه‌بندی قوس داخلی IAC AFLR تا 20 kA/1 s و قابلیت اتوماسیون با IEC 61850 است و برای پست‌های توزیع، فیدرهای کابل و پروژه‌های فشار متوسط با الزامات ایمنی و زیست‌محیطی کاربرد دارد.

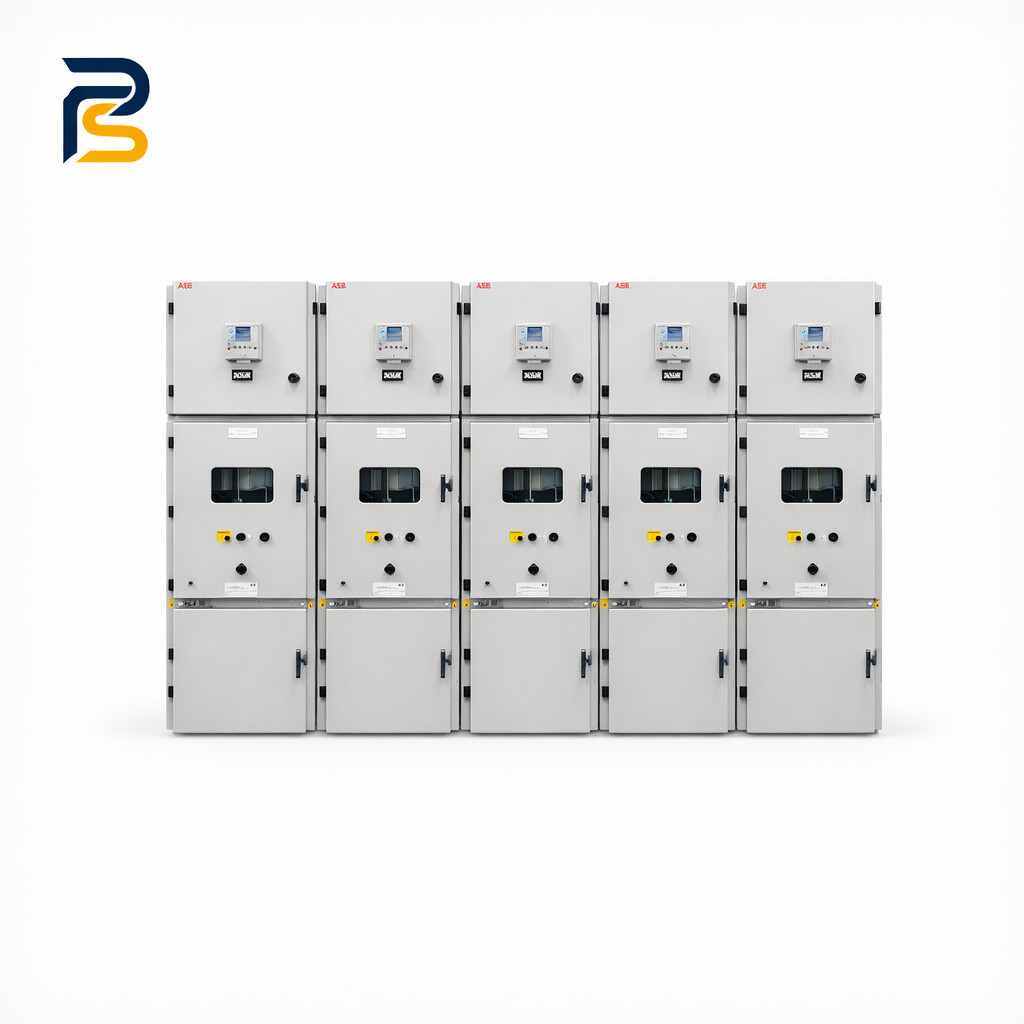

تابلو برق فشار متوسط ABB UniGear ZS1 یک سری تابلو داخلی عایق هوا و محفظه فلزی برای توزیع، حفاظت و کنترل شبکه‌های 7.2 تا 24 kV است. این خانواده، بسته به رده ولتاژ و پیکربندی، از شینه اصلی تا 4000 A، کلیدهای قدرت خلأ یا گازی، کنتاکتورهای خلأ، تجهیزات اندازه‌گیری و سامانه‌های حفاظتی مبتنی بر IEC 61850 پشتیبانی می‌کند. طراحی ماژولار، جداسازی فلزی محفظه‌ها، طبقه‌بندی IAC AFLR و امکان بهره‌برداری از جلو، آن را برای نیروگاه‌ها، پست‌های برق و تأسیسات صنعتی مناسب می‌سازد.

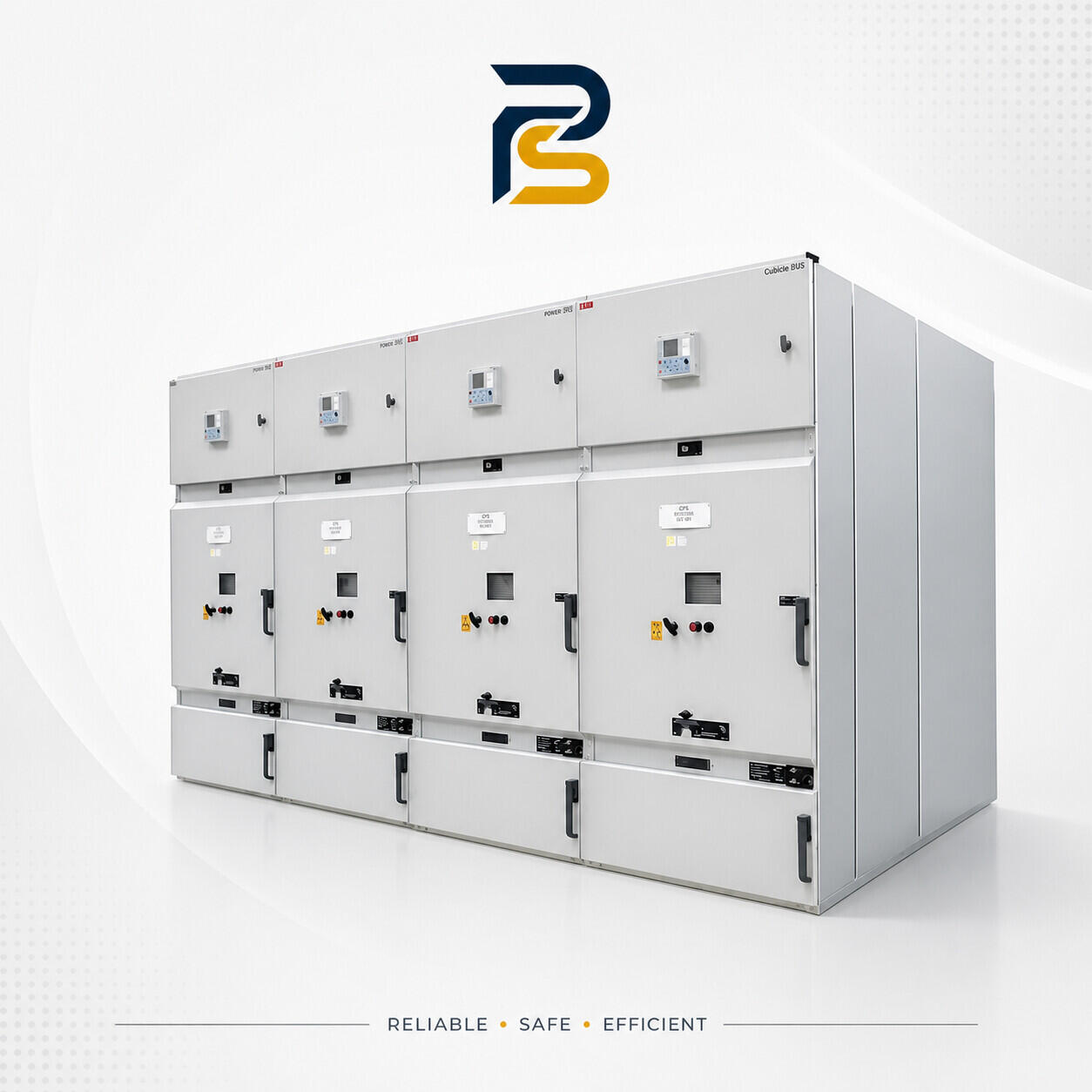

تابلو برق فشار متوسط ABB UniGear ZS2 یک سری تابلو Metal-clad عایق هوا برای توزیع اولیه برق در سطح 36 kV است. این تابلو با شینه اصلی تا 3150 A، جریان اتصال کوتاه تا 31.5 kA، طبقه‌بندی قوس داخلی IAC AFLR و ساختار LSC2B-PM برای پست‌های توزیع، نیروگاه‌ها و تأسیسات صنعتی طراحی شده است. امکان استفاده از کلیدهای قدرت خلأ یا SF6، نصب کنار دیوار، بهره‌برداری از جلو و پشتیبانی از نسخه دیجیتال مبتنی بر IEC 61850 از قابلیت‌های مهم این سری محسوب می‌شود.

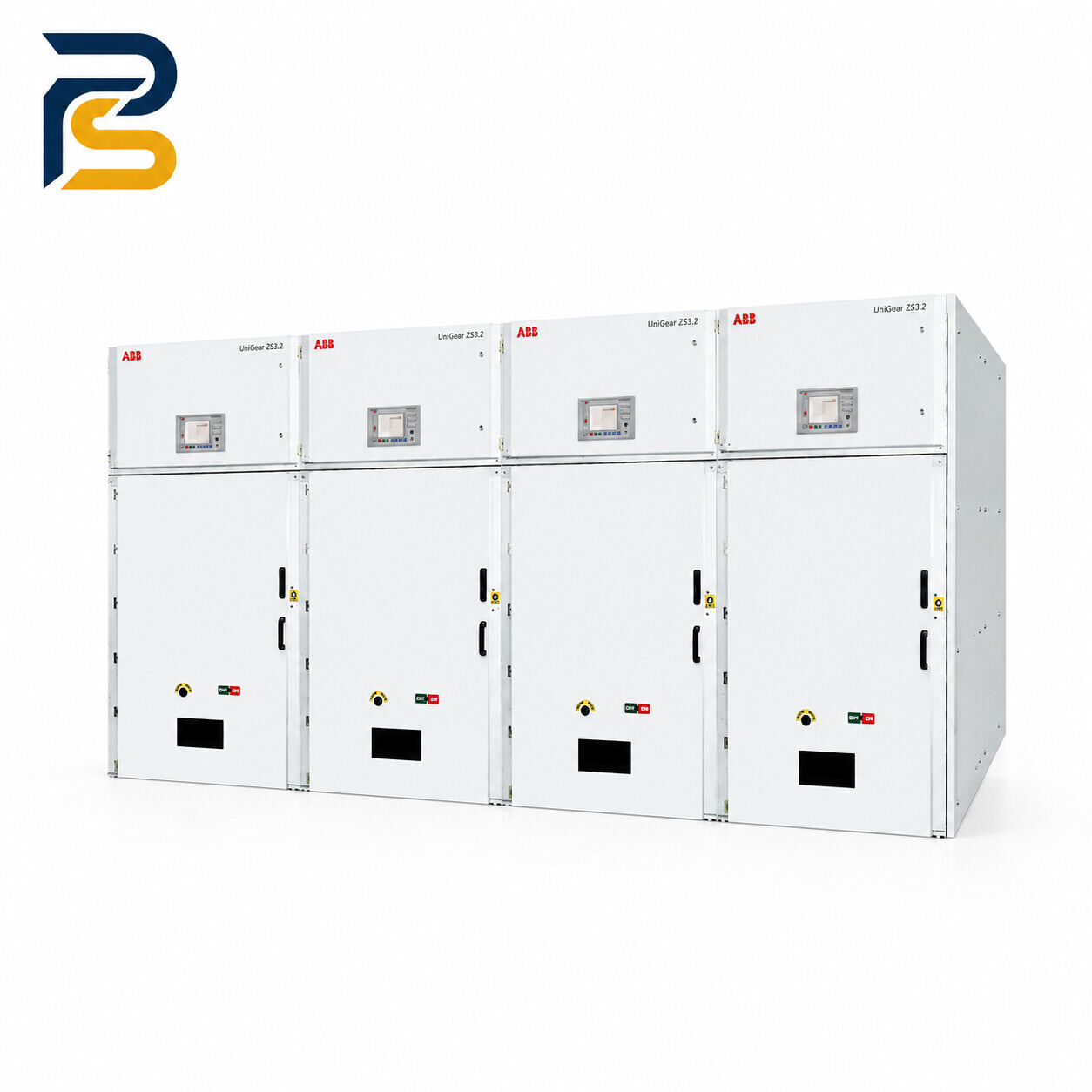

تابلو برق فشار متوسط ABB UniGear ZS3.2 یک سری تابلو Metal-clad عایق هوا برای نصب داخلی در سیستم‌های تولید، توزیع و مصرف انرژی است. این سری برای سطح ولتاژ 36 kV بر اساس IEC و 40.5 kV بر اساس CNS/GB معرفی شده و با جریان نامی تا 3150 A، جریان اتصال کوتاه تا 31.5 kA، کلید قدرت خلأ VD4 یا کلید قدرت گازی HD4 SF6، محفظه‌بندی فلزی و عملیات با درِ بسته، گزینه‌ای مناسب برای تابلوخانه‌های فشار متوسط محسوب می‌شود.

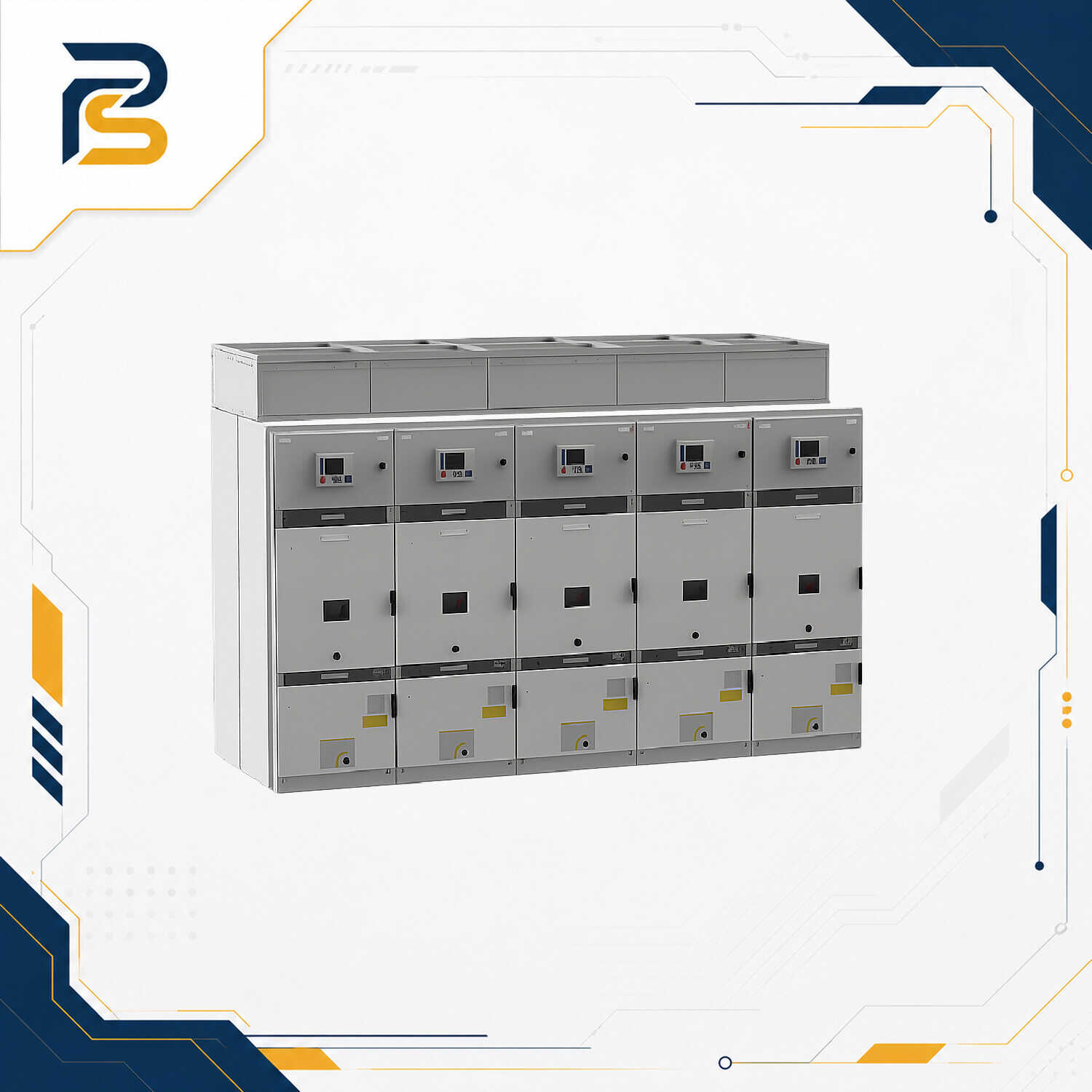

تابلو برق فشار متوسط ABB UniSafe 2.0 TCA یک تابلو داخلی عایق هوا و محفظه فلزی از سری UniSafe 2.0 است که برای توزیع برق فشار متوسط در رده‌های 12 kV، 17.5 kV و 24 kV طراحی شده است. این تابلو از ساختار ماژولار، محفظه‌های فلزی زمین‌شده، اینترلاک‌های مکانیکی، دسترسی از جلو و قابلیت مقاومت در برابر قوس داخلی بهره می‌برد و برای آرایش‌های مختلف شامل کلید قدرت، کنتاکتور، سکسیونر و تجهیزات اندازه‌گیری در شبکه‌های فشار متوسط داخلی قابل استفاده است.

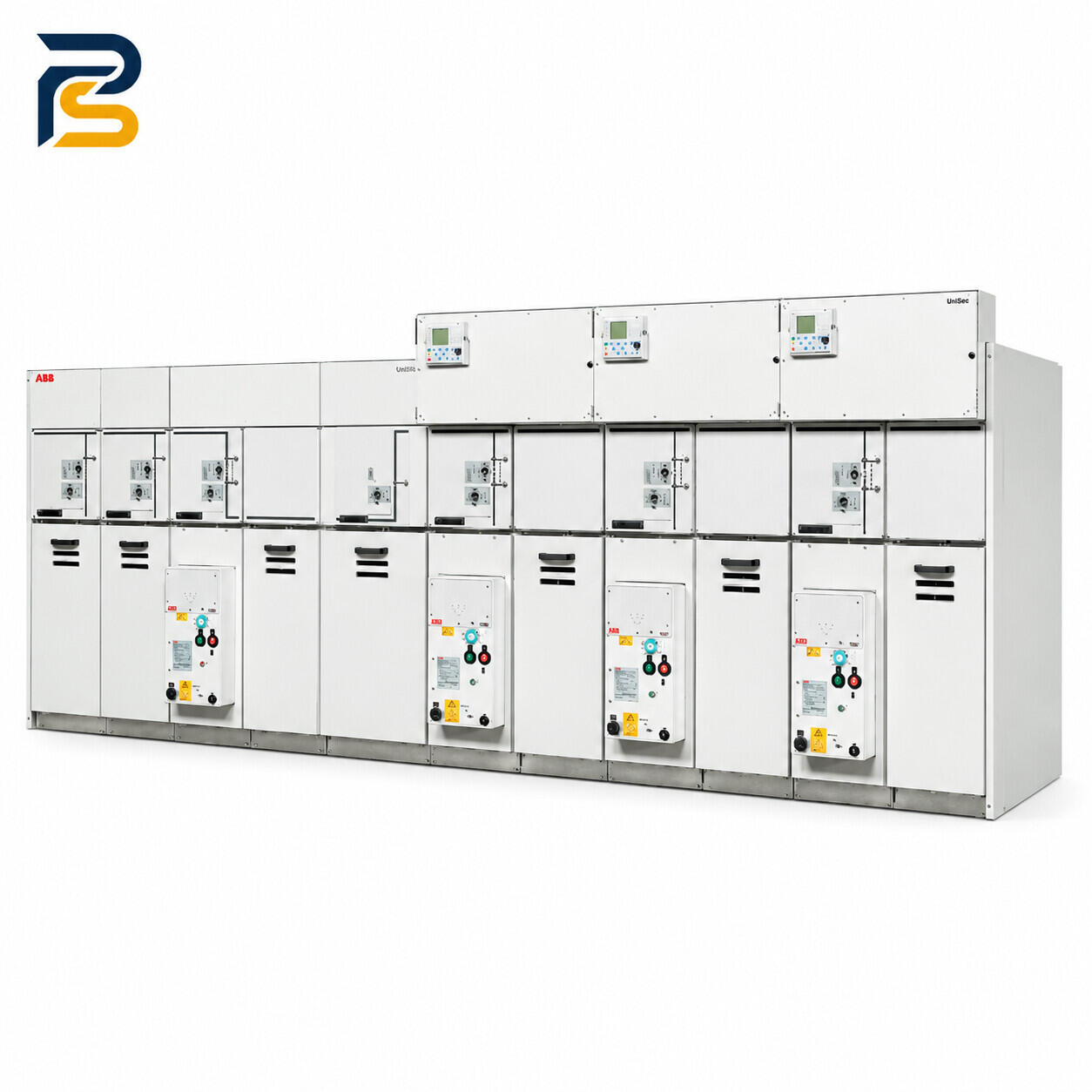

تابلو برق فشار متوسط ABB UniSec یک خانواده تابلو توزیع ثانویه با عایق هوا برای شبکه‌های تا 24 kV است که با جریان شینه تا 1250 A، سطح اتصال کوتاه تا 25 kA، کلاس‌های LSC2 / LSC2A / LSC2B و تحمل قوس داخلی تا IAC AFLR معرفی می‌شود. این سری با واحدهای عملکردی متنوع، کلیدهای GSec، AirD، VD4، HD4، HySec، تجهیزات اندازه‌گیری، رله‌های حفاظتی و قابلیت‌های اتوماسیون مانند IEC 61850 و GOOSE برای پست‌های توزیع، شبکه‌های Smart Grid و کاربردهای فشار متوسط قابل پیکربندی است.

کلید قدرت خلأ ABB VD4 یک دژنکتور فشار متوسط برای شبکه‌های 12 تا 24 kV است که در مدل‌های 630 تا 3150 A و با قدرت قطع 16 تا 40 kA عرضه می‌شود. این سری با محفظه خلأ تعبیه‌شده در قطب رزینی، مکانیزم انرژی ذخیره‌شده، سیستم ضد پمپاژ و قابلیت ارائه در نسخه ثابت یا کشویی، برای حفاظت کابل‌ها، خطوط هوایی، ترانسفورماتورها، موتورها، ژنراتورها و بانک‌های خازنی طراحی شده است. مشخصات دقیق دستگاه باید بر اساس ولتاژ، جریان، قدرت قطع و نوع تابلو تعیین شود.

کلید قدرت خلأ ABB VD4 یک دژنکتور فشار متوسط برای شبکه‌های 36 و 40.5 kV است که در تیپ‌های 630 تا 3150 A و با قدرت قطع متقارن 16 تا 40 kA ارائه می‌شود. این خانواده در نسخه‌های ثابت و کشویی عرضه شده و دارای توالی عملکرد مناسب برای قطع و وصل و وصل مجدد خودکار است. VD4 برای حفاظت فیدرهای فشار متوسط، کابل‌ها، ترانسفورماتورها، موتورها و ژنراتورها کاربرد دارد و انتخاب تیپ دقیق آن باید بر اساس جریان، سطح اتصال کوتاه، نوع نصب و شرایط حرارتی تابلو انجام شود.

کلید قدرت خلأ ABB VM1 یک دژنکتور فشار متوسط داخلی با عملگر مغناطیسی دوپایدار، کنترل الکترونیکی و ذخیره انرژی در خازن است. این خانواده در نسخه‌های ثابت و کشویی و با ریتینگ‌های مختلف ولتاژ، جریان و قدرت قطع ارائه می‌شود و از قابلیت‌هایی مانند پایش READY، سیستم ضد پمپاژ، وصل مجدد و قطع پس از قطع تغذیه کمکی برخوردار است. VM1 برای حفاظت فیدرها، کابل‌ها، ترانسفورماتورها، موتورها و مدارهای دارای تعداد کلیدزنی بالا مناسب است و مشخصات دقیق آن باید از روی تیپ یا کد سفارش تعیین شود.

کلید قدرت خلأ ABB Vmax یک دژنکتور فشار متوسط برای شبکه‌های 12 و 17.5 kV است که در مدل‌های 630 تا 2000 A و با قدرت قطع 25 یا 31.5 kA عرضه می‌شود. این خانواده با سه محفظه خلأ داخل مونو‌بلوک عایقی، مکانیزم مکانیکی EL، سیستم ضد پمپاژ و قابلیت ارائه در نسخه ثابت یا کشویی، برای حفاظت کابل‌ها، خطوط هوایی، ترانسفورماتورها، موتورها، ژنراتورها و بانک‌های خازنی طراحی شده است.

کلید قدرت فشار متوسط ABB HD4 یک بریکر گازی SF6 برای شبکه‌های تا 40.5 kV است که در مدل‌های 1250 تا 3150 A و با قدرت قطع 25 یا 31.5 kA ارائه می‌شود. این سری با فناوری قطع Auto-puffer، مکانیزم انرژی ذخیره‌شده ESH و قطب‌های آب‌بندی‌شده مطابق IEC 62271-100، برای حفاظت خطوط، کابل‌ها، ترانسفورماتورها، موتورهای فشار متوسط، بانک‌های خازنی و پست‌های توزیع طراحی شده است. HD4 در نسخه‌های ثابت و کشویی HD4/Z عرضه می‌شود و مشخصات دقیق آن باید بر اساس جریان نامی، قدرت قطع و تجهیزات جانبی سفارش تعیین شود.
