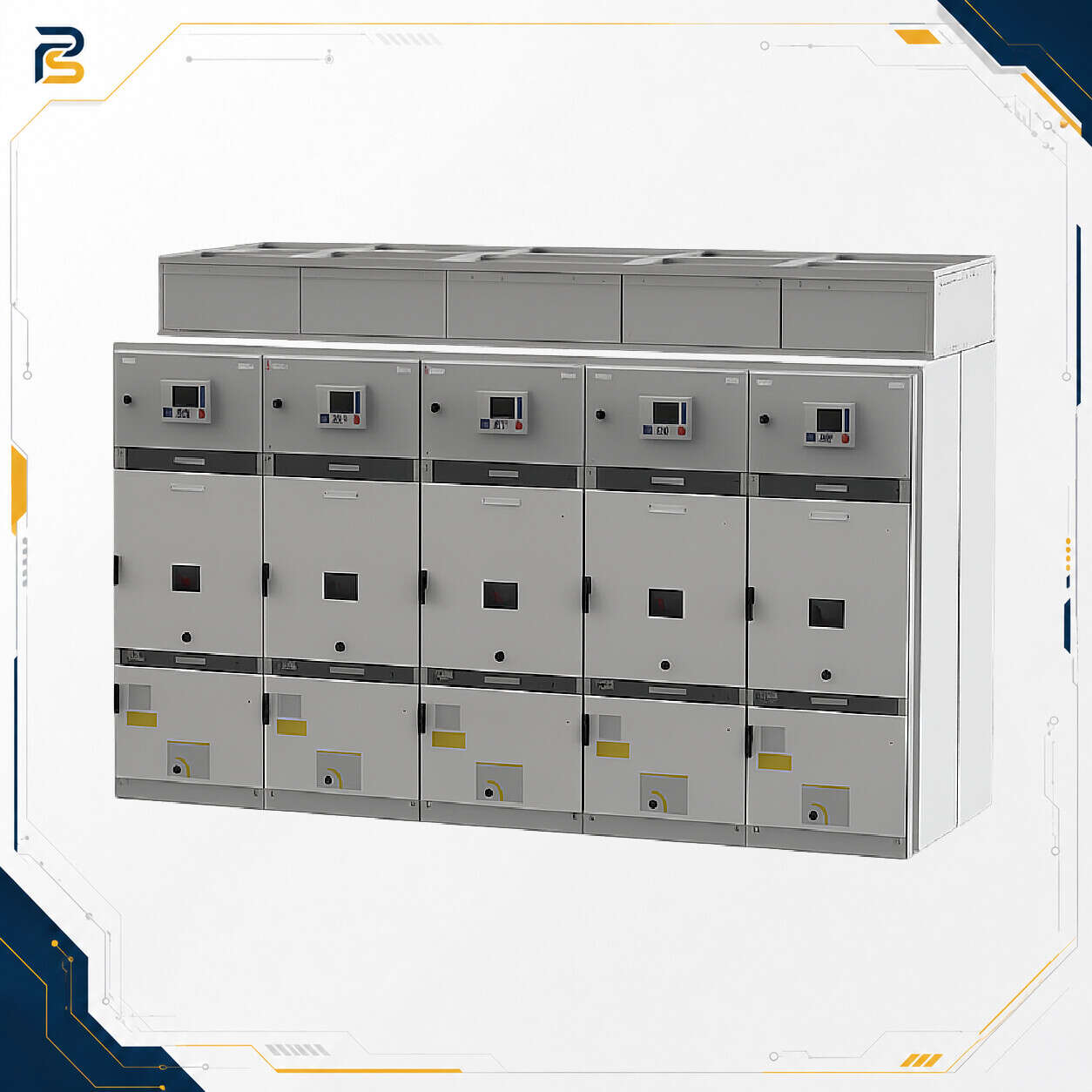

تابلو برق فشار متوسط ABB UniSafe 2.0 TCA؛ ساختار Metal-Clad برای توزیع ایمن و ماژولار

ABB UniSafe 2.0 TCA یک خانواده تابلو فشار متوسط Metal-Clad و Air-Insulated برای توزیع انرژی الکتریکی در تأسیسات داخلی است. ساختار تابلو به‌صورت ماژولار طراحی شده و محفظه‌های مختلف به‌وسیله پارتیشن‌های فلزی زمین‌شده از یکدیگر تفکیک می‌شوند. این معماری در کنار اینترلاک‌های مکانیکی ایمنی، ساختار Arc-Proof و دسترسی از جلوی تابلو، UniSafe 2.0 TCA را برای پیاده‌سازی فیدرهای توزیع فشار متوسط با الزامات ایمنی و بهره‌برداری صنعتی مناسب می‌کند.

این خانواده در سه کلاس ولتاژی 12، 17.5 و 24 kV ارائه شده و بسته به کلاس ولتاژی و آرایش Functional Unit، جریان‌های نامی مختلفی برای Branch Connector و Main Busbar پشتیبانی می‌کند. در کلاس‌های 12 و 17.5 kV، جریان نامی شاخه می‌تواند تا 4000 A و در کلاس 24 kV تا 2500 A برسد. باسبار اصلی نیز در کلاس‌های 12 و 17.5 kV تا 4000 A و در 24 kV تا 2500 A تعریف شده است.

از نظر تحمل اتصال کوتاه، خانواده UniSafe 2.0 TCA برای هر سه کلاس ولتاژی دارای Rated Short-Time Withstand Current برابر 31.5 kA به‌مدت 3 ثانیه است. برای نسخه‌های 12 و 17.5 kV، سطح 50 kA به‌مدت 1 ثانیه نیز در داده‌های فنی خانواده تعریف شده است. این مقدار، Icw یا جریان تحمل کوتاه‌مدت تابلو است و نباید با Rated Short-Circuit Breaking Current کلید قدرت نصب‌شده داخل تابلو یکسان در نظر گرفته شود.

ساختار UniSafe 2.0 TCA قابلیت به‌کارگیری مجموعه‌ای از تجهیزات قدرت شامل Vacuum Circuit Breaker، Gas Circuit Breaker، Contactor و Switch Disconnector را دارد و برای اندازه‌گیری نیز امکان استفاده از Instrument Transformerهای متعارف یا سنسورهای اندازه‌گیری نسل جدید پیش‌بینی شده است.

معماری داخلی تابلو شامل بخش‌هایی نظیر Instrument Compartment، Busbar Compartment، Feeder Compartment، Circuit-Breaker Compartment، Gas Exhaust Duct و محفظه ترانسفورماتور ولتاژ کشویی است. تفکیک این محفظه‌ها یکی از عناصر اصلی معماری Metal-Clad این خانواده محسوب می‌شود.
