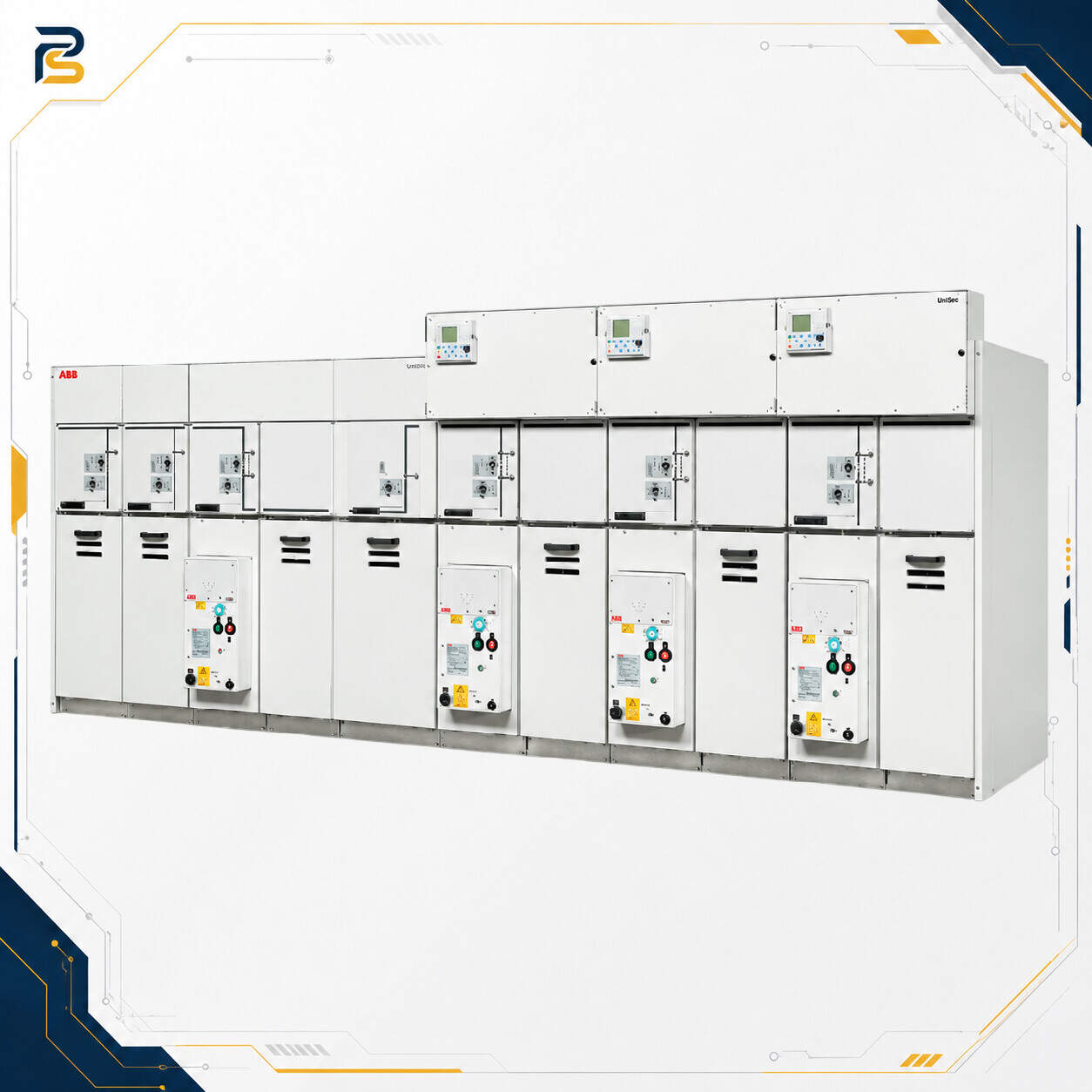

ABB UniSec؛ تابلو فشار متوسط کمپکت توزیع ثانویه با کلید گازی تا 24 kV
ABB UniSec یک خانواده سوییچگیر فشار متوسط ماژولار برای توزیع ثانویه انرژی الکتریکی است که در کلاسهای ولتاژی تا 24 kV، جریان باسبار تا 1250 A و سطح اتصال کوتاه تا 25 kA ارائه میشود. این خانواده برای اجرای فیدرهای ورودی و خروجی، حفاظت ترانسفورماتور، سکشنبندی شبکه، اندازهگیری، کنترل و اتوماسیون در پستهای توزیع فشار متوسط طراحی شده است.
در ساختار متداول UniSec، بخشهای اصلی فشار متوسط با هوا عایق میشوند؛ بااینحال، بسیاری از Functional Unitهای این خانواده از کلید بار گازی GSec استفاده میکنند. GSec یک Load Break Switch سهحالته است که کنتاکتهای آن داخل محفظه عایقشده با SF₆ قرار دارند و میتواند وظایف قطع و وصل، جداسازی و ارتکردن فیدر را در یک تجهیز یکپارچه انجام دهد.
به همین دلیل، UniSec در بازار تجهیزات فشار متوسط ایران اغلب در گروه تابلوهای گازی، تابلوهای کمپکت یا تجهیزات مشابه RMU بررسی میشود؛ هرچند از نظر طبقهبندی دقیق IEC، کل مجموعه یک Gas-Insulated Switchgear کامل نیست. تفاوت اصلی آن با GIS کامل این است که باسبارها و تمام اجزای مدار اصلی در یک محفظه گازبندیشده مشترک قرار ندارند و فناوری عایقی تجهیزات مختلف داخل تابلو میتواند متفاوت باشد.
معماری UniSec بر پایه Functional Unitهای قابل ترکیب شکل گرفته است. این خانواده میتواند به کلید بار گازی، Fuse-Switch، کلید قدرت خلأ، کلید قدرت گازی، کنتاکتور خلأ، Air Disconnector یا تجهیز چندمنظوره HySec مجهز شود. به همین دلیل، یک Line-up کامل UniSec را میتوان متناسب با نقش هر فیدر در شبکه طراحی کرد.
Functional Unitهای خانواده شامل آرایشهایی مانند SDC، SFC، SBC، SBC-W، HBC، WBC، WBS، DRS، UMP و BME هستند. این پنلها وظایفی مانند ورودی و خروجی شبکه، حفاظت ترانسفورماتور، کوپل باسبار، اندازهگیری، سکشنبندی و حفاظت فیدر با Circuit Breaker را پوشش میدهند.
UniSec از نظر تداوم سرویس در چند سطح مختلف ارائه میشود و بسته به نوع پنل میتواند دارای Classificationهای LSC2، LSC2A یا LSC2B باشد. در واحدهای LSC2B، محفظههای باسبار، کابل و تجهیزات قدرت از یکدیگر تفکیک شدهاند و دسترسی به محفظه کلید با حفظ سرویس سایر بخشها امکانپذیر است.
در بعضی پیکربندیها Partition Class از نوع PM یا Partition Metallic است، اما در برخی واحدهای کشویی 24 kV از Partition عایقی و Classification نوع PI استفاده میشود. بنابراین سطح LSC و نوع Partition باید بر اساس Functional Unit دقیق انتخاب شود و یک Classification واحد را نمیتوان به تمام خانواده نسبت داد.
UniSec همچنین قابلیت ارائه با Internal Arc Classification تا IAC AFLR 25 kA / 1 s را دارد. مقدار نهایی تحمل قوس داخلی به نوع پنل، کلاس LSC، ابعاد تابلو، سطح ولتاژ و مسیر تخلیه گاز بستگی دارد.
کاربردهای صنعتی محصول
ABB UniSec برای شبکههای توزیع ثانویه فشار متوسط طراحی شده است و در پستهایی به کار میرود که وظیفه دریافت انرژی، سکشنبندی شبکه، حفاظت ترانسفورماتور و تغذیه مصرفکنندگان صنعتی یا زیرساختی را بر عهده دارند.
در پستهای رینگ، معمولاً از پنلهای دارای GSec برای ورودی و خروجی حلقه و از Fuse-Switch یا Circuit Breaker برای حفاظت ترانسفورماتور استفاده میشود. این ساختار امکان ایجاد یک تابلو کمپکت با ترکیب چند Functional Unit را فراهم میکند.
پستهای ترانسفورماتور و شبکههای رینگ
UniSec یکی از گزینههای ABB برای پستهای ترانسفورماتور، شبکههای رینگ شهری، ساختمانها و صنایع کوچک است. طراحی ماژولار امکان توسعه، اضافهکردن پنل و تغییر آرایش شبکه را فراهم میکند.
فیدرهای صنعتی
در صنایع میتوان UniSec را برای کنترل و حفاظت موارد زیر پیکربندی کرد:
- فیدرهای ورودی و خروجی
- ترانسفورماتورهای توزیع
- الکتروموتورهای فشار متوسط
- بانکهای خازنی
- خطوط کابل
- باسکوپلر
- واحدهای اندازهگیری
پنل WBC با Circuit Breaker یا Contactor کشویی برای پروژههایی مناسب است که تداوم سرویس و سطح ایمنی بالاتر موردنیاز باشد. این پنل در صنایع، فرودگاه، راهآهن و مترو کاربرد دارد.
ساختمانها و زیرساخت
UniSec در موارد زیر قابل استفاده است:
- ساختمانهای بزرگ
- مراکز تجاری
- بیمارستانها
- فرودگاهها
- راهآهن و مترو
- مراکز داده
- تأسیسات شهری
- سیستمهای تولید اضطراری
انرژی و شبکه هوشمند
این خانواده در شبکههای Smart Grid، نیروگاههای بادی، خورشیدی و برقآبی نیز قابل پیکربندی است. دامنه کاربرد رسمی محصول شامل صنعت، توزیع، زیرساخت، حملونقل، مراکز داده، انرژی سبز و کاربردهای دریایی است.
حفاظت و اتوماسیون
UniSec میتواند با تجهیزات زیر یکپارچه شود:
- Current Sensor
- Voltage Sensor
- Protection Relay
- سیستمهای کنترل از راه دور
- IEC 61850
- GOOSE Messaging
- سیستمهای مانیتورینگ و نگهداری پیشگیرانه
این قابلیتها به Configuration انتخابشده وابستهاند و تجهیزات استاندارد تمام پنلها محسوب نمیشوند.
