کد فنی : A9DE3732

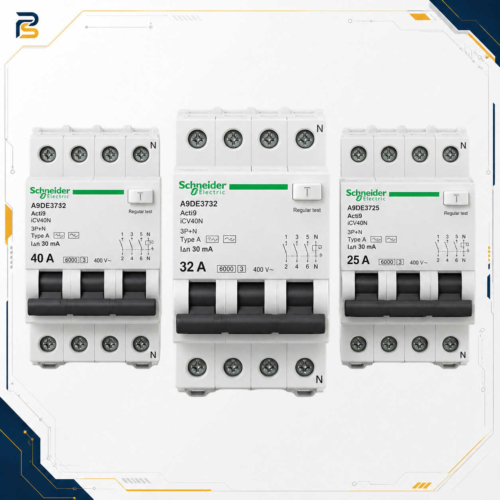

Schneider Acti9 iCV40N A9DE3732 یک RCBO چهارماژوله 3P+N با جریان نامی 32 A، منحنی C، حساسیت 30 mA Type AC و ظرفیت قطع 6 kA است که حفاظت اضافهبار، اتصال کوتاه و جریان نشتی را در یک تجهیز ترکیب میکند.
Reference A9DE3732 برای مدارهای 3P+N با جریان نامی 32 A طراحی شده است. این تجهیز برخلاف RCCB ساده، هم حفاظت Overcurrent و هم Residual Current Protection را در یک دستگاه ارائه میکند.
iCV40N اضافهبار، اتصال کوتاه و نشتی جریان به زمین را پوشش میدهد. این ترکیب برای مدارهایی که حفاظت اشخاص و مدار بهطور همزمان نیاز است مناسب است.
منحنی قطع C و ظرفیت اتصال کوتاه 6 kA (Icn) برای این Reference ثبت شده است. در Compare، این مقدار با Conditional SCC مربوط به RCCBها یکی نیست.
حساسیت 30 mA و کلاس Type AC برای تشخیص جریان نشتی AC سینوسی استفاده میشود. انتخاب Type A یا کلاس دیگر نیازمند Reference متفاوت است.
ساختار 3P+N برای مدار سهفاز همراه نول و نصب روی ریل DIN طراحی شده است؛ ولتاژ کاری مرجع 400/415 V AC در 50/60 Hz است.
برای A9DE3732 جریان 32 A، Curve C، 30 mA Type AC و 6 kA باید همزمان با سطح اتصال کوتاه تابلو و نوع بار بررسی شوند.
| برند | Schneider |
|---|---|
| نوع محصول | کلید محافظ جان ترکیبی (RCBO) |
| خانواده محصول | Acti9 iCV40N |
| جریان نامی | 32 A |
| ولتاژ نامی | 400 / 415 V AC |
| تعداد پل | 3P+N |
| نوع نصب | ریل DIN |
| توابع حفاظتی | اضافهبار؛ اتصال کوتاه؛ جریان نشتی / برقگرفتگی |
| جریان قطع اتصال کوتاه نامی | 6 kA (Icn) |
| فرکانس نامی | 50 / 60 Hz |
| منحنی قطع | C |
| حساسیت جریان نشتی | 30 mA |
| نوع حفاظت نشتی | Type AC |
| استاندارد مرجع | IEC 61009-1 / IEC 61009-2-1 |
حفاظت همزمان مدار و افراد در تابلوهای سهفاز دارای نول.
خروجیهای نهایی تجاری و صنعتی با نیاز به RCBO.
مدارهایی که حفاظت تکمیلی در برابر برقگرفتگی موردنیاز است.
