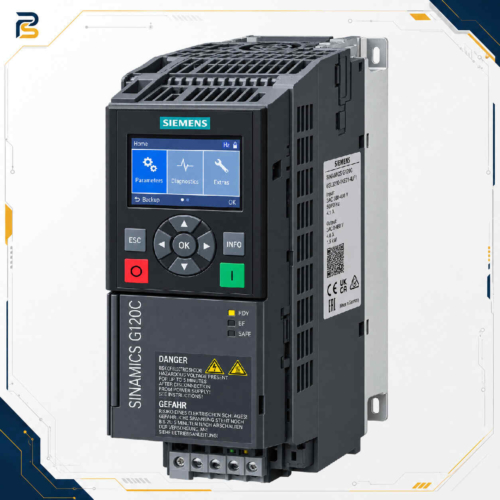

درایو زیمنس SINAMICS G120؛ کنترل سرعت و حرکت در کاربردهای صنعتی
درایو زیمنس SINAMICS G120 برای کنترل موتور در سامانههای صنعتی طراحی شده است. محدوده توان خانواده 0.55 تا 250 kW بوده و انتخاب Variant نهایی باید بر اساس نوع موتور، ولتاژ شبکه، بار، Duty، Fieldbus و الزامات Safety انجام شود.
ساختار سختافزاری
Modular: Control Unit + Power Module + Operator Panel. این ساختار تعیین میکند چه میزان انعطاف در انتخاب Power Stage، I/O، Fieldbus و Operator Panel در اختیار طراح قرار دارد.
محدوده توان و ولتاژ
توان خانواده 0.55 تا 250 kW. ولتاژ ورودی: 200 V، 400 V و 690 V کلاسهای شبکه بسته به Power Module. جریان خروجی دقیق، Overload Rating و Frame Size با Article Number مشخص میشوند.
روشهای کنترل
بسته به خانواده، U/f Control، Sensorless Vector Control، Speed/Torque Control یا Positioning قابل استفاده است. در Servo V90 تمرکز اصلی بر کنترل دینامیکی Position/Speed/Torque با SIMOTICS S-1FL6 است.
ارتباطات و اتوماسیون
PROFINET/PROFIBUS و سایر Fieldbusها بسته به Control Unit. یکپارچهسازی با SIMATIC و TIA Portal/Startdrive در خانوادههای مربوط باعث استاندارد شدن Commissioning و Diagnostics میشود.
ایمنی و بهرهبرداری
Safety Integrated شامل STO و بسته به CU توابعی مانند SS1، SLS، SDI، SSM. الزامات STO/SIL/PL باید با نوع Variant، Firmware و Safety Function واقعی پروژه تطبیق داده شود.
کاربردهای صنعتی
Conveyor، Pump، Fan، Compressor، Mixer، ماشینسازی، Positioning، Packaging و Material Handling بسته به خانواده و Performance Class از کاربردهای متداول SINAMICS هستند.
انتخاب، سفارش و تطبیق فنی
برای سایزینگ باید Power، Rated Current، Overload Duty (HO/LO)، Line Voltage، Motor Type، Cable Length، Braking Requirement، EMC Filter، Fieldbus، I/O و Safety Function مشخص شوند. Article Number نهایی تعیینکننده جزئیات دقیق است.
