راهنمای مهندسی انتخاب کلید هوایی (ACB) و کمپکت (MCCB) در تابلوهای توزیع

در طراحی و ساخت تابلوهای توزیع فشار ضعیف (LV Switchgears) در پروژه‌های صنعتی، پتروشیمی‌ها، بیمارستان‌ها و کارخانجات، انتخاب صحیح تجهیزات قطع و وصل اصلی (Main Incomer) و فیدرهای خروجی (Outgoing Feeders) از اهمیت حیاتی برخوردار است. یک انتخاب اشتباه در این مرحله می‌تواند در زمان اتصال کوتاه (Short Circuit)، نه تنها به ذوب شدن شینه‌ها و آتش‌سوزی تابلو منجر شود، بلکه کل تاسیسات را با خاموشی طولانی‌مدت روبرو کند.

در این مقاله تخصصی از دپارتمان مهندسی برق پویاگران صنعت (pscogp)، قصد داریم فراتر از تعاریف پایه‌ای، با نگاهی کاملاً تکنیکال و بر اساس استاندارد IEC 60947-2، به بررسی تفاوت‌های کلید هوایی (ACB) و کلید اتوماتیک کمپکت (MCCB) بپردازیم و محصولات چهار غول صنعت برق یعنی زیمنس (Siemens)، ای‌بی‌بی (ABB)، اشنایدر (Schneider) و هیوندای (Hyundai) را زیر ذره‌بین قرار دهیم.

آشنایی ساختاری: ACB در برابر MCCB

هر دو کلید وظیفه حفاظت از مدار در برابر اضافه‌بار (Overload) و اتصال کوتاه (Short Circuit) را بر عهده دارند، اما معماری، ابعاد و مکانیسم دفع قوس الکتریکی آن‌ها کاملاً متفاوت است.

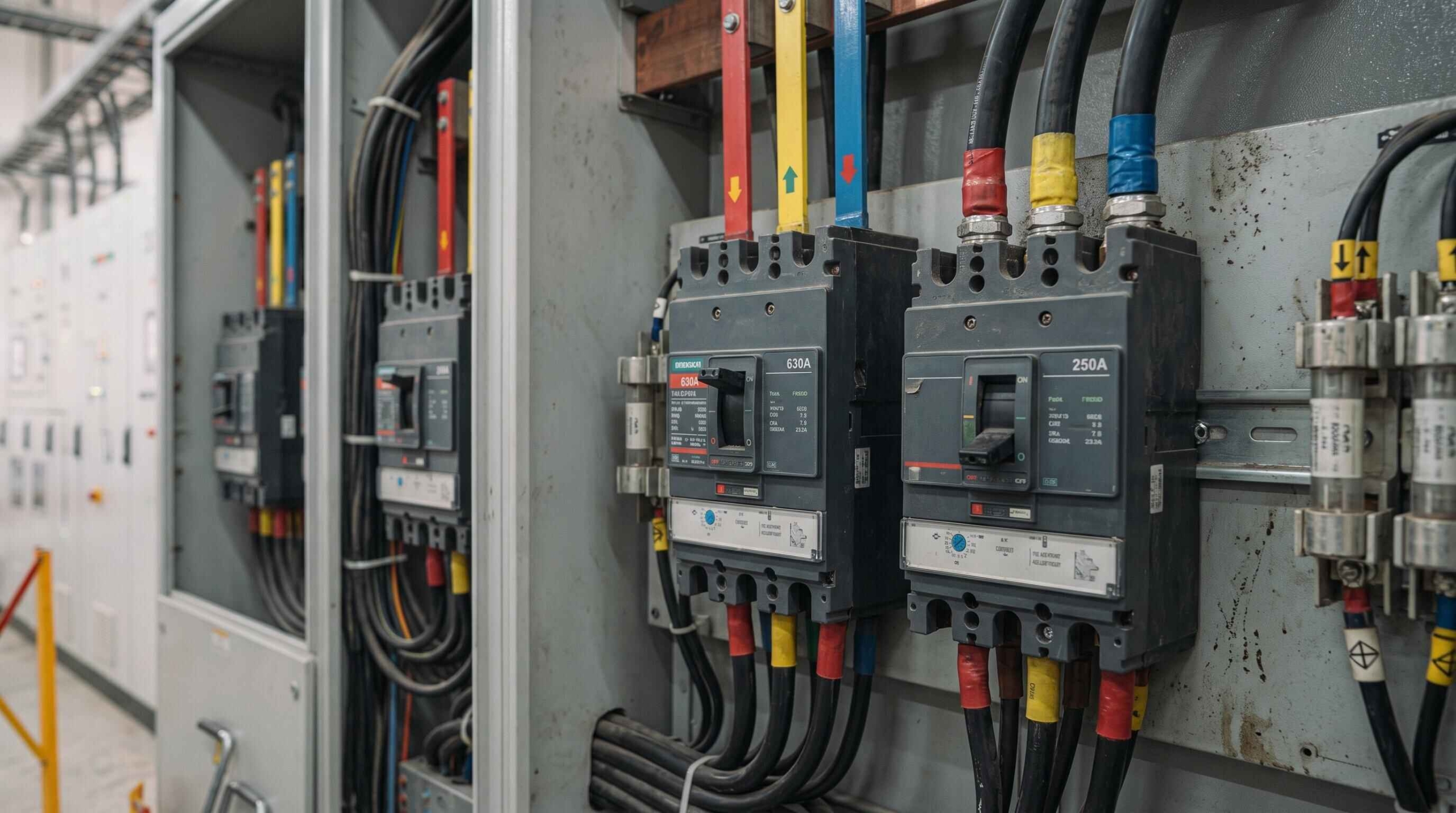

کلید اتوماتیک کمپکت (MCCB – Molded Case Circuit Breaker)

در کلیدهای MCCB، تمامی اجزای قطع‌کننده، پلاتین‌ها و جرقه گیرها درون یک محفظه عایقِ قالب‌گیری شده (از جنس پلیمرهای فشرده) قرار دارند. این کلیدها معمولاً برای جریان‌های از ۱۶ آمپر تا حداکثر ۱۶۰۰ آمپر (در برخی برندها تا ۳۲۰۰ آمپر) تولید می‌شوند. مکانیزم حفاظتی آن‌ها می‌تواند از نوع حرارتی-مغناطیسی (TM) یا الکترونیکی (Micrologic/Electronic Trip Unit) باشد.

کلید هوایی (ACB – Air Circuit Breaker)

کلیدهای هوایی که عموماً به عنوان کلید کل (Main Breaker) در ورودی تابلوهای اصلی توزیع (MDP) نصب می‌شوند، محفظه‌ای بازتر و قطعاتی قابل دسترس دارند. خاموش شدن قوس الکتریکی در این کلیدها در هوای آزادِ درون محفظه جرقه‌گیر (Arc Chute) انجام می‌شود. رنج جریانی آن‌ها معمولاً از ۶۳۰ آمپر شروع شده و تا ۶۳۰۰ آمپر (و گاهی بالاتر) را پوشش می‌دهد. تمامی ACB ها مجهز به رله‌های حفاظتی میکروپروسسوری (Trip Units) بسیار پیشرفته هستند.

۴ تفاوت مهندسی کلیدی در انتخاب ACB و MCCB

برای یک طراح تابلو برق، انتخاب بین این دو کلید تنها بر اساس “آمپراژ” نیست. پارامترهای زیر نقش تعیین‌کننده‌ای دارند:

۱. قدرت قطع اتصال کوتاه (Breaking Capacity – Icu & Ics)

• Icu (ظرفیت قطع نهایی): حداکثر جریان اتصال کوتاهی که کلید می‌تواند برای یک بار قطع کند.

• Ics (ظرفیت قطع سرویس): جریانی که کلید می‌تواند به دفعات قطع کند و بدون آسیب به کار خود ادامه دهد. کلیدهای هوایی (ACB) معمولاً Ics برابر با ۱۰۰٪ Icu دارند (Ics=Icu) و می‌توانند جریان‌های اتصال کوتاه بسیار عظیم (تا ۱۲۰ کیلوآمپر و بیشتر) را به راحتی تحمل کنند. اما در MCCB های اقتصادی، معمولاً Ics برابر با ۵۰٪ یا ۷۵٪ مقدار Icu است.

۲. زمان تحمل جریان اتصال کوتاه (Icw – Short-time Withstand Current)

این پارامتر مهم‌ترین عامل در هماهنگی حفاظتی (Selectivity) است.

• در ACB ها: کلید هوایی دارای پارامتر Icw (مثلاً ۶۵ کیلوآمپر برای ۱ ثانیه) است. یعنی کلید می‌تواند اتصال کوتاه را برای کسری از ثانیه تحمل کند تا کلید پایین‌دست (فیدر خروجی) عمل کند. اگر فیدر عمل نکرد، کلید اصلی (ACB) وارد مدار می‌شود.

• در MCCB ها: بیشتر کلیدهای کمپکت از نوع Current Limiting هستند و پارامتر Icw ندارند (یا بسیار پایین است)؛ یعنی به محض وقوع اتصال کوتاه سریعاً مدار را قطع می‌کنند که این امر رسیدن به Selectivity کامل را در تابلوهای بزرگ دشوار می‌کند.

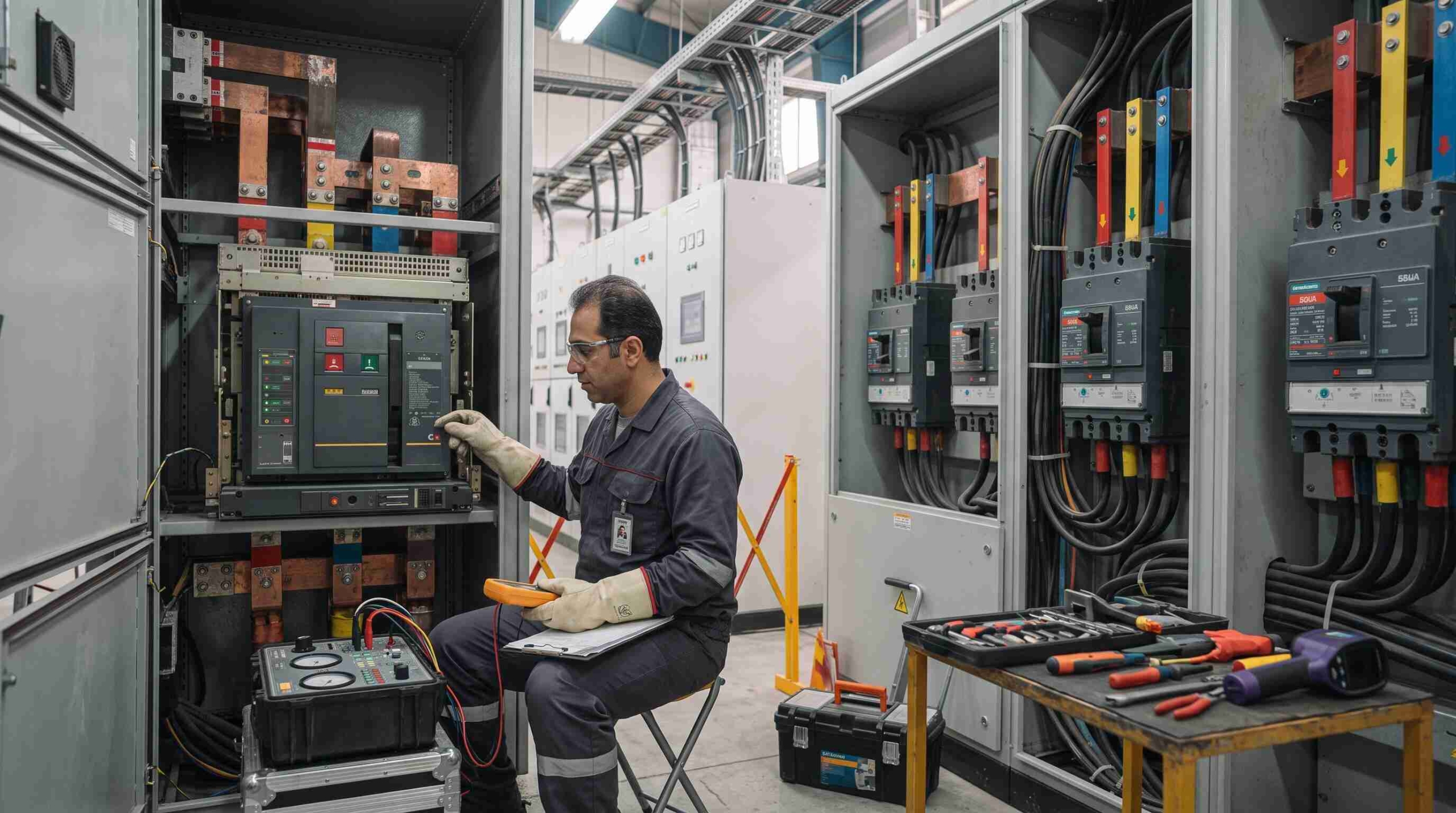

۳. تعمیر و نگهداری (Maintenance)

• کلیدهای هوایی (ACB) طراحی کاملاً سرویس‌پذیر دارند. پلاتین‌ها (Main Contacts)، محفظه جرقه‌گیر و موتور شارژ فنر به راحتی قابل تعویض هستند.

• کلیدهای MCCB محفظه پلمپ (Molded) دارند و در صورت خرابی پلاتین‌ها یا افت عملکرد، معمولاً تعمیر آن‌ها توجیه فنی و اقتصادی ندارد و باید تعویض شوند.

۴. ساختار نصب (کشویی در برابر ثابت)

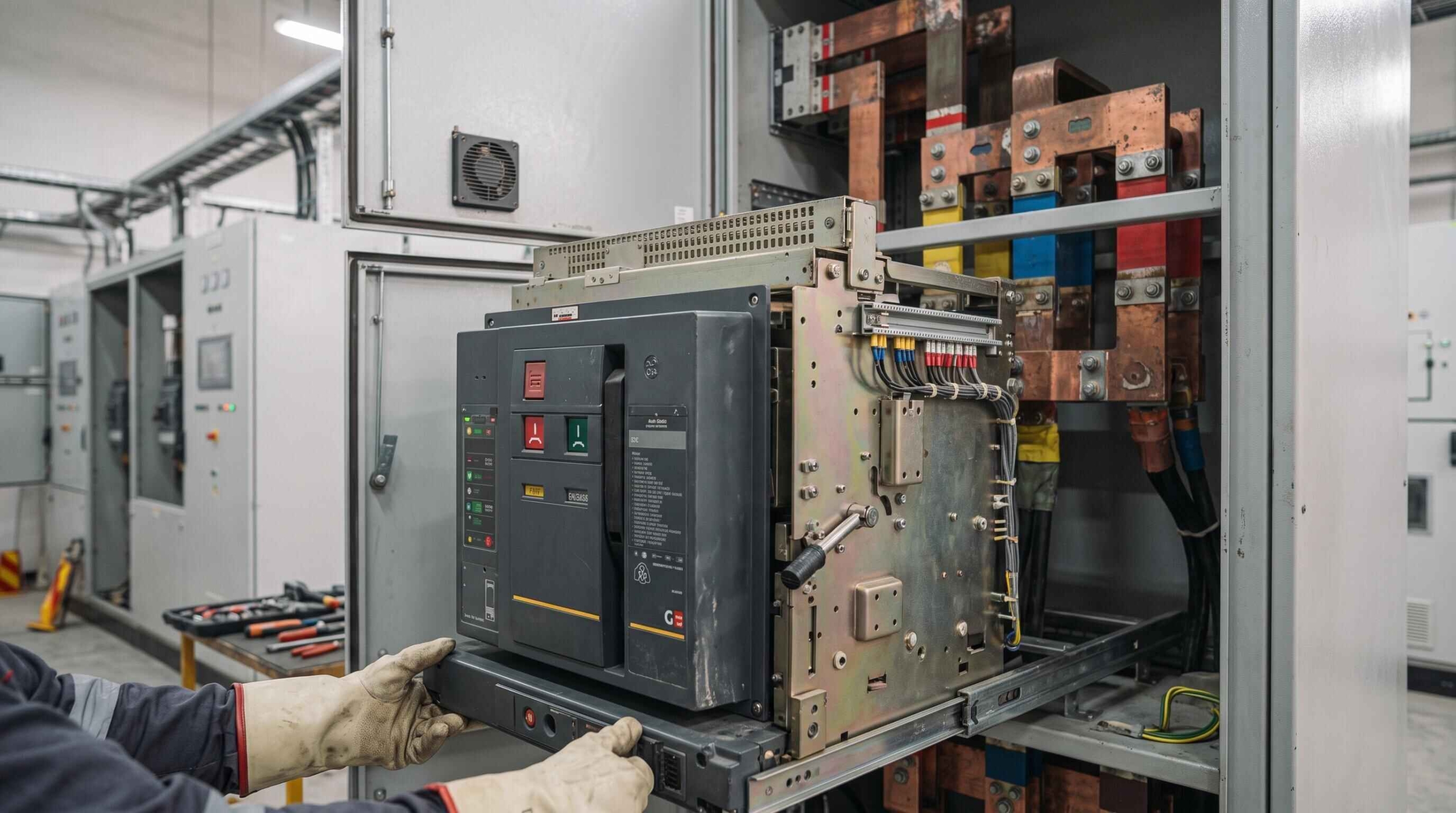

ACB ها معمولاً به صورت کشویی (Withdrawable/Draw-out) نصب می‌شوند. این یعنی در صورت نیاز به سرویس، کلید به صورت ریلی از پایه خود (Cradle) خارج شده و مدار در حالت ایمن (Test/Disconnected) قرار می‌گیرد. MCCB ها اکثراً ثابت (Fixed) یا به صورت پلاگ‌این نصب می‌شوند.

مقایسه پرچمداران بازار: زیمنس، ABB، اشنایدر و هیوندای

۱. اشنایدر الکتریک (Schneider Electric)

• ACB (سری MasterPact): مدل‌های MasterPact MTZ و NT/NW افسانه‌ای‌ترین کلیدهای هوایی در جهان هستند. واحد حفاظتی Micrologic اشنایدر با قابلیت اتصال مستقیم به شبکه اترنت و بلوتوث، بی‌نظیرترین امکانات مانیتورینگ مصرف انرژی و هارمونیک‌ها را به مدیران تاسیسات می‌دهد.

• MCCB (سری Compact NSX): رقیب ندارد! با رله‌های حفاظتی الکترونیکی پیشرفته، اندازه‌گیری یکپارچه توان و طراحی کاملاً ماژولار.

۲. ای‌بی‌بی (ABB)

• ACB (سری Emax 2): شرکت ABB با معرفی Emax 2، کلید هوایی را تبدیل به یک مدیر انرژی (Power Manager) کرد. این کلیدها دارای صفحه نمایش لمسی رنگی، پروتکل‌های ارتباطی بی‌نظیر (IEC 61850 برای پست‌های برق) و عملکرد عالی در محیط‌های صنعتی سخت هستند.

• MCCB (سری Tmax XT): فوق‌العاده کامپکت، با رله‌های حفاظتی Ekip که دقیقا همان مغز متفکر Emax 2 را در ابعاد کوچکتر به ارث برده‌اند.

۳. زیمنس (Siemens)

• ACB (سری 3WL / 3WA): نماد مهندسی آلمانی؛ جان‌سخت، قابل اعتماد و با طول عمر مکانیکی فوق‌العاده بالا. سری جدید 3WA برای سیستم‌های متصل به اینترنت اشیاء (IoT) و شبکه‌های PROFINET کاملاً بهینه‌سازی شده است.

• MCCB (سری 3VA): کلیدهایی با تنوع بی‌نظیر لوازم جانبی (Accessories)، نصب آسان و یکپارچگی کامل با نرم‌افزار TIA Portal زیمنس.

۴. هیوندای (Hyundai Electric)

• ACB (سری U-Series): اگر در پروژه‌ای به دنبال کیفیت قابل قبول صنعتی با بودجه‌ای اقتصادی (نسبت به برندهای اروپایی) هستید، کلیدهای هوایی هیوندای U-Series بهترین انتخاب هستند. این کلیدها در صنایع سیمان، نساجی و تابلوهای ساختمانی کاربرد وسیعی دارند.

• MCCB (سری HGM/HGP): کلیدهای کمپکت هیوندای با ابعاد استاندارد، قدرت قطع مطمئن و رله‌های حرارتی-مغناطیسی دقیق، از پرفروش‌ترین تجهیزات بازار ایران برای فیدرهای خروجی به شمار می‌روند.

نتیجه‌گیری: چه کلیدی برای کجای تابلو مناسب است؟

به عنوان یک قاعده کلی در مهندسی طراح تابلو:

1. برای ورودی اصلی تابلوهای توزیع بزرگ (بالای ۸۰۰ آمپر)، تابلوهای سنکرون دیزل ژنراتور و پست‌های ترانسفورماتور، حتماً از کلید هوایی (ACB) کشویی (ترجیحاً برندهای ABB، Schneider یا Siemens) استفاده کنید تا قابلیت Selectivity و نگهداری آسان تضمین شود.

2. برای فیدرهای خروجی (تا ۸۰۰ یا ۱۲۵۰ آمپر)، ماشین‌آلات فرعی و زیرتابلوها، استفاده از کلید اتوماتیک کمپکت (MCCB) (از برندهایی نظیر اشنایدر NSX یا هیوندای سری HG) از نظر فنی کاملاً پاسخگو و از نظر اقتصادی بسیار مقرون‌به‌صرفه است.
