اصول مهندسی انتخاب کنتاکتور صنعتی و بررسی دسته‌بندی‌های AC-1 تا AC-4 (جلوگیری از سوختن پلاتین‌ها)

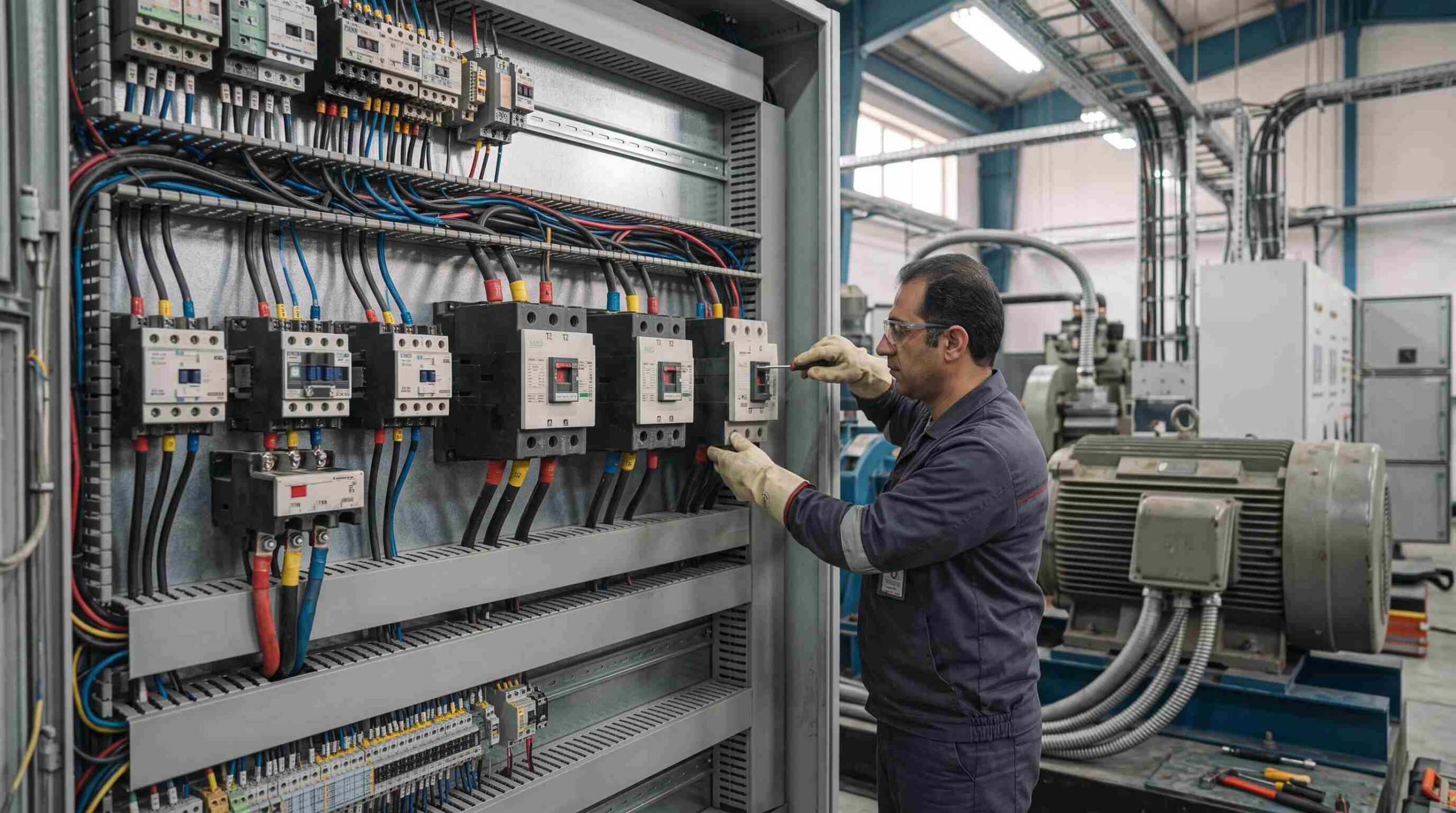

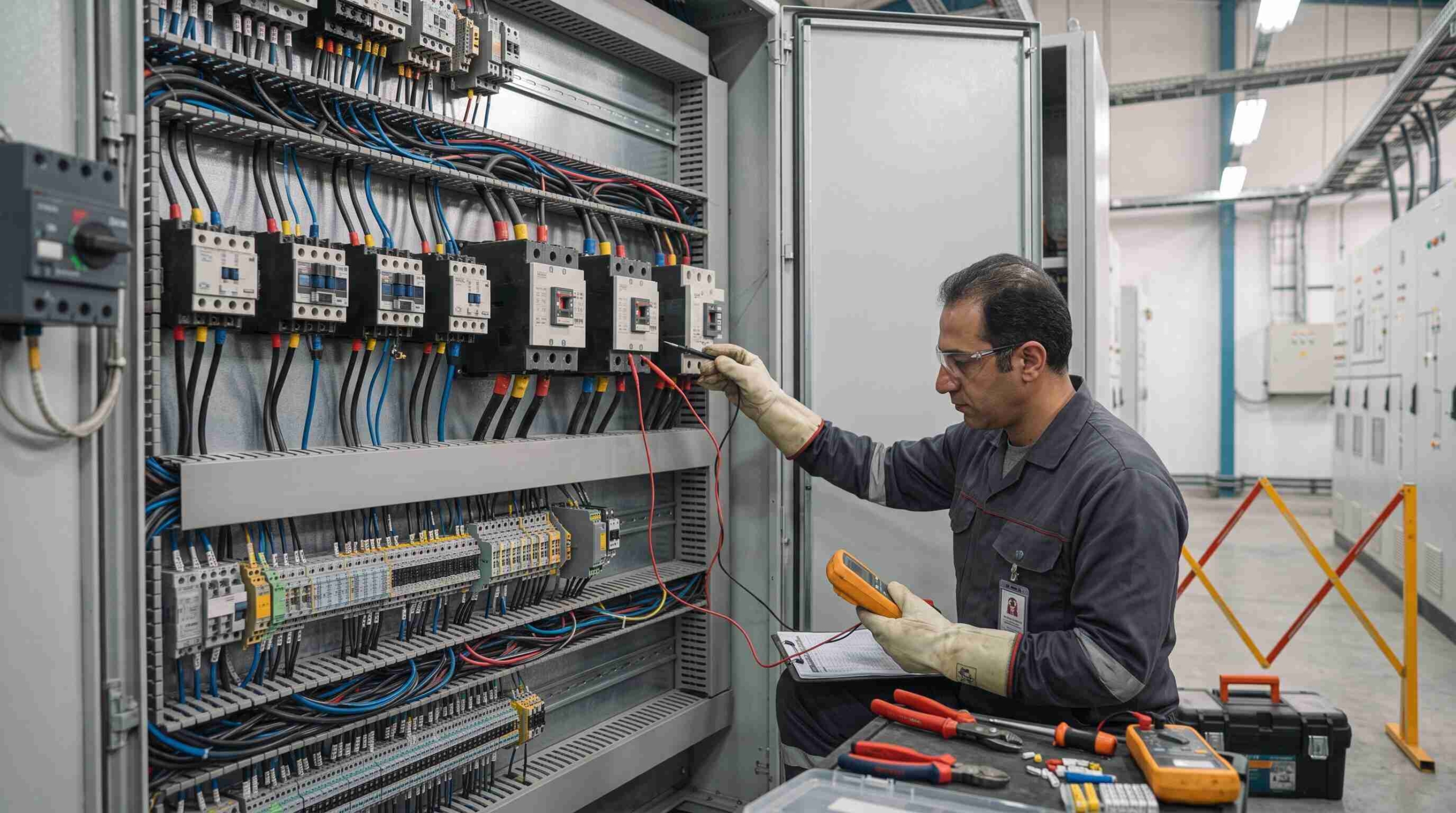

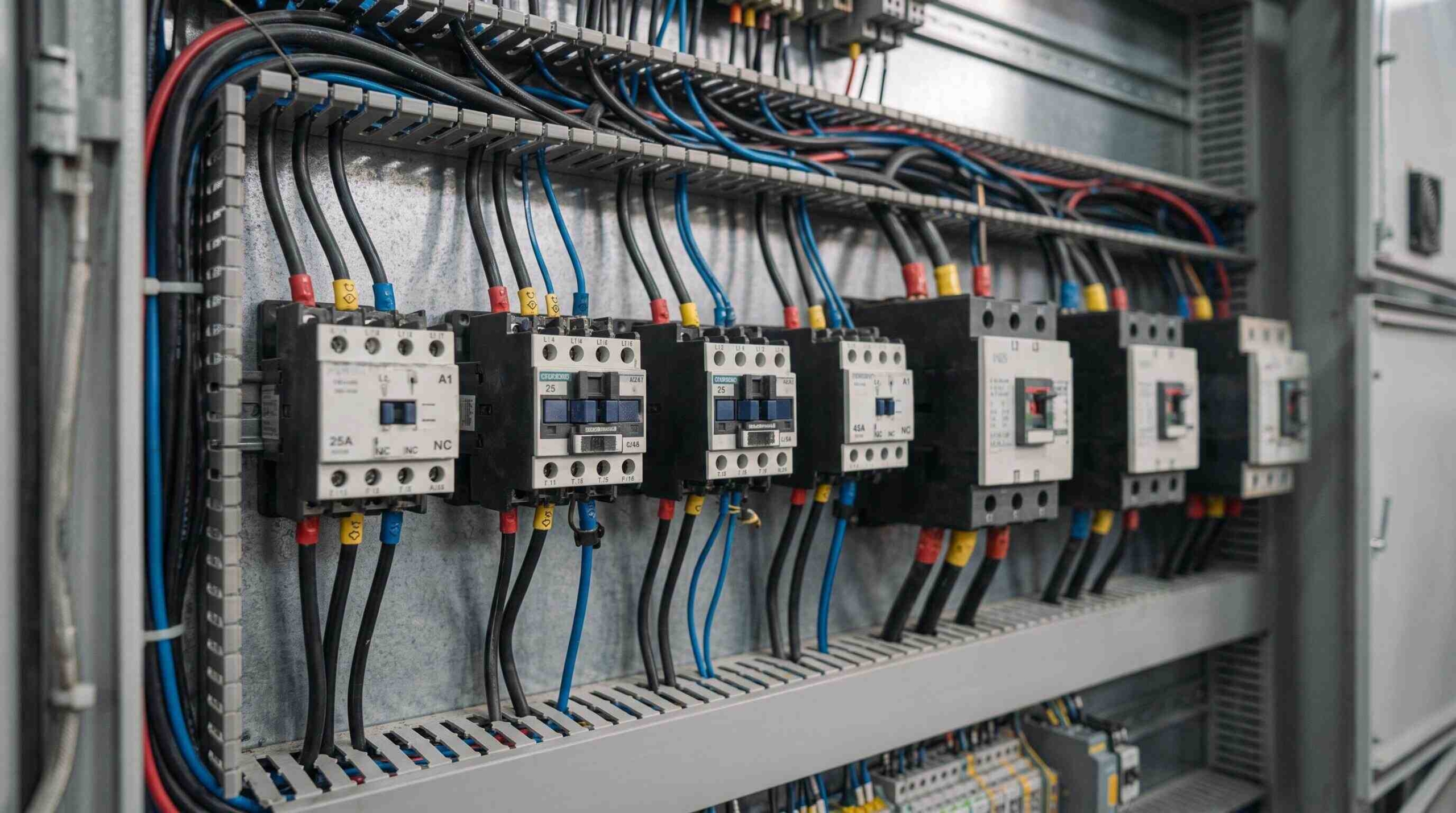

در تابلوهای کنترل موتور (MCC) و تابلوهای توزیع فشار ضعیف، کنتاکتورها (Contactors) به عنوان عملگرهای اصلی (Actuators)، بیشترین میزان استهلاک مکانیکی و الکتریکی را تحمل می‌کنند. یکی از شایع‌ترین مشکلات در بخش تعمیر و نگهداری (نت) کارخانجات، خال زدن، جوش خوردن پلاتین‌ها و یا سوختن بوبین کنتاکتور است.

دلیل اصلی این خرابی‌ها، استفاده از کنتاکتورهای تقلبی یا بی‌کیفیت نیست؛ بلکه در ۹۰ درصد مواقع، “انتخاب غیرمهندسی و عدم توجه به نوع بار” عامل اصلی است. در این مقاله تخصصی از پویاگران صنعت (pscogp)، قصد داریم به عنوان یک مرجع فنی، اصول انتخاب کنتاکتور بر اساس استاندارد بین‌المللی IEC 60947-4-1 را کالبدشکافی کنیم.

بزرگترین اشتباه مهندسی: انتخاب فقط بر اساس جریان نامی!

متاسفانه بسیاری از تکنیسین‌ها و برق‌کاران صنعتی، کنتاکتور را صرفاً بر اساس “آمپر” نوشته شده روی پلاک موتور خریداری می‌کنند. به عنوان مثال، برای موتوری که جریان نامی آن ۲۰ آمپر است، مستقیماً یک کنتاکتور ۲۵ آمپر می‌خرند. این کار یک فاجعه مهندسی است! شما پیش از انتخاب آمپراژ، باید مشخص کنید که این کنتاکتور قرار است چه نوع باری را خاموش و روشن کند. این موضوع در استاندارد IEC با مفهوم Utilization Categories (دسته‌بندی‌های کاربردی) تعریف می‌شود.

تحلیل دسته‌بندی‌های کاربردی کنتاکتورها (Utilization Categories)

برای درک رفتار کنتاکتور در لحظه وصل (Inrush Current) و قطع (Breaking Current)، استاندارد IEC کلاس‌های زیر را تعریف کرده است:

۱. دسته AC-1 (بارهای اهمی و غیر سلفی)

• کاربرد: هیترهای صنعتی، کوره‌های مقاومتی، لامپ‌های رشته‌ای و تابلوهای توزیع عمومی.

• ویژگی: در این نوع بارها، ضریب توان (Cos φ) نزدیک به ۱ است. جریانی که کنتاکتور در لحظه وصل تحمل می‌کند، تقریباً همان جریان نامی مدار است. کنتاکتور در این حالت کمترین فشار قوس الکتریکی را در لحظه قطع تجربه می‌کند.

۲. دسته AC-3 (الکتروموتورهای قفس سنجابی – روشن و خاموش کردن عادی)

• کاربرد: روشن کردن موتور فن‌ها، پمپ‌ها، نوار نقاله‌ها، کمپرسورها و آسانسورها در حالت کار عادی.

• ویژگی: این رایج‌ترین دسته‌بندی در اتوماسیون صنعتی است. در لحظه راه‌اندازی (استارت)، موتور جریانی برابر با ۵ تا ۷ برابر جریان نامی می‌کشد. کنتاکتور AC-3 باید بتواند این جریان هجومی را وصل کند و جریان نامی موتور را در حالت فول‌بار (Full Load) با موفقیت قطع نماید.

۳. دسته AC-4 (الکتروموتورهای قفس سنجابی – قطع و وصل مکرر، چپ‌گرد/راست‌گرد و Inching)

• کاربرد: جرثقیل‌های سقفی (Cranes)، بالابرها، ماشین‌های تراش، و کاربردهایی که موتور به صورت لحظه‌ای (Jogging) استارت و استاپ می‌شود یا در حال چرخش ناگهان معکوس می‌گردد (Plugging).

• ویژگی (قاتل کنتاکتورها): در این حالت، کنتاکتور نه تنها باید جریان استارت (۷ برابر نامی) را وصل کند، بلکه باید بتواند همان جریان استارت را قطع کند (چون اپراتور موتور را قبل از دور گرفتن خاموش می‌کند). قوس الکتریکی ایجاد شده در حالت AC-4 به شدت سوزاننده است و به سرعت پلاتین‌ها را ذوب می‌کند. (اگر موتور جرثقیل دارید، هرگز کنتاکتور AC-3 برای آن نخرید!)

۴. دسته AC-6b (خازن‌های اصلاح ضریب توان)

• کاربرد: تابلوهای بانک خازنی.

• ویژگی: در لحظه اتصال خازن به شبکه، جریان هجومی می‌تواند تا ۱۰۰ برابر جریان نامی برسد! برای این کار حتماً باید از کنتاکتورهای خازنی (Capacitor Switching Contactors) استفاده کرد که مجهز به مقاومت‌های پیش‌شارژ (Pre-charge Resistors) برای محدود کردن جریان اولیه هستند.

بررسی مهندسی بوبین‌ها (Coil Voltage) در برندهای مطرح

علاوه بر تیغه‌های قدرت، بوبین کنتاکتور قلب تپنده آن است. افت ولتاژ در مدار فرمان یکی از دلایل اصلی چسبیدن پلاتین‌ها است (زیرا بوبین توان کافی برای جذب کامل هسته مغناطیسی را ندارد و تیغه‌ها دچار جرقه می‌شوند).

• نوآوری ABB در سری AF: شرکت ABB با معرفی کنتاکتورهای سری AF تحولی در این زمینه ایجاد کرد. بوبین این کنتاکتورها الکترونیکی است و دامنه وسیعی از ولتاژ (مثلاً 100 تا 250 ولت AC/DC) را می‌پذیرد. این یعنی افت ولتاژ شبکه تاثیری در عملکرد کنتاکتور نداشته و مشکل سوختن بوبین‌ها کاملاً حل شده است.

• کنتاکتورهای زیمنس سری SIRIUS (3RT): زیمنس بالاترین طول عمر مکانیکی را در صنعت دارد. طراحی ماژولار و لوازم جانبی فراوان (مانند ماژول‌های Surge Suppressor و تایمرهای نصبی روی بوبین) این سری را برای تابلوهای کنترل ماشین‌آلات بی‌رقیب کرده است.

• کنتاکتورهای اشنایدر سری TeSys: سری افسانه‌ای TeSys D و TeSys Giga اشنایدر، به دلیل نصب آسان، اتصالات قوی EverLink و هماهنگی بی‌نظیر با رله‌های حرارتی و کلیدهای حرارتی-مغناطیسی (MPCB) در قالب استارترهای ترکیبی، محبوب‌ترین کنتاکتور جهان است.

• کنتاکتورهای هیوندای (سری HiGC): هیوندای الکتریک در سری جدید کنتاکتورهای خود (HiGC) با طراحی ضد گرد و غبار (Sealed Design) و استفاده از متریال باکیفیت در پلاتین‌ها، توانسته کنتاکتورهایی بسیار جان‌سخت برای صنایع سنگین (مثل فولاد و سیمان) با قیمتی به مراتب اقتصادی‌تر از رقبای اروپایی ارائه دهد. این کنتاکتورها گزینه‌ای استراتژیک برای پروژه‌های با بودجه کنترل‌شده هستند.

جدول تقلب مهندسین: چگونه آمپر کنتاکتور را انتخاب کنیم؟

برای یک الکتروموتور ۳ فاز ۴۰۰ ولت:

1. مشخص کردن جریان نامی (In) از روی پلاک موتور (مثلاً ۲۲ آمپر).

2. مشخص کردن نوع کارکرد (مثلاً فن ساده = AC-3).

3. انتخاب نهایی: کنتاکتوری انتخاب کنید که جریان آن در دسته‌بندی AC-3 بیشتر از ۲۲ آمپر باشد (مثلا کنتاکتور ۲۵ یا ۳۲ آمپر).

4. نکته حیاتی: اگر همین موتور ۲۲ آمپری روی جرثقیل (کارکرد AC-4) نصب شده باشد، جریان نامی همان کنتاکتور ۳۲ آمپرِ قبلی، در جدول کاتالوگ برای کارکرد AC-4 ممکن است فقط ۱۲ آمپر باشد! در اینجا شما باید یک کنتاکتور حداقل ۶۵ آمپری بخرید تا بتواند جریان AC-4 را تحمل کند.

تامین تجهیزات مطمئن، رمز ماندگاری تاسیسات

سوختن یک کنتاکتور شاید هزینه قطعه زیادی نداشته باشد، اما توقف خط تولید در اثر آن هزینه‌های میلیاردی به همراه دارد. به همین دلیل، خرید کنتاکتور اورجینال از یک تامین‌کننده معتبر، نوعی بیمه‌نامه برای کارخانه شماست.

ما در دپارتمان فروش و مهندسی پویاگران صنعت (pscogp)، سبد کاملی از کنتاکتورهای قدرت، فرمان و خازنی از معتبرترین برندهای جهان یعنی ABB، Siemens، Schneider و Hyundai را موجود داریم. تیم مهندسی ما آماده است تا ضمن بررسی مدارات فرمان و قدرت شما، دقیق‌ترین تجهیزات را برای پروژه‌های اتوماسیون و توزیع شما انتخاب نماید. برای استعلام موجودی و مشاوره رایگان انتخاب تجهیزات، با ما تماس بگیرید.
