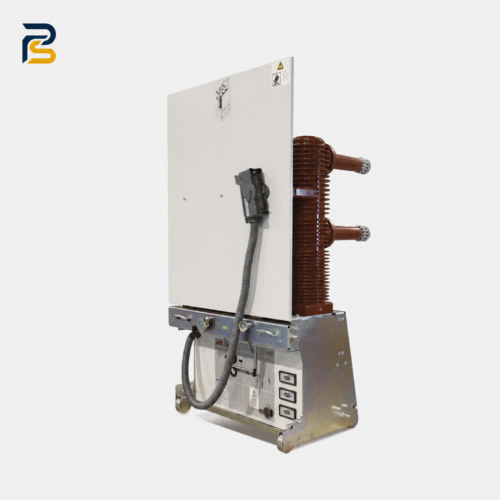

کلید قدرت خلأ ABB سری VD4 با ولتاژ 12 تا 24 kV
کد فنی : VD4-12-24-kV
کلید قدرت خلأ ABB VD4 یک دژنکتور فشار متوسط برای شبکههای 12 تا 24 kV است که در مدلهای 630 تا 3150 A و با قدرت قطع 16 تا 40 kA عرضه میشود. این سری با محفظه خلأ تعبیهشده در قطب رزینی، مکانیزم انرژی ذخیرهشده، سیستم ضد پمپاژ و قابلیت ارائه در نسخه ثابت یا کشویی، برای حفاظت کابلها، خطوط هوایی، ترانسفورماتورها، موتورها، ژنراتورها و بانکهای خازنی طراحی شده است. مشخصات دقیق دستگاه باید بر اساس ولتاژ، جریان، قدرت قطع و نوع تابلو تعیین شود.
۱۲ ماه گارانتی
آماده رتروفیت
اصالت کالا
پشتیبانی فنی
معرفی کلید قدرت خلأ ABB VD4 برای شبکههای فشار متوسط
کلید قدرت ABB VD4 یک خانواده دژنکتور فشار متوسط با فناوری قطع در خلأ است که برای کنترل، قطع و حفاظت مدارهای توزیع برق در سطوح ولتاژ 12، 17.5 و 24 kV طراحی شده است. کاتالوگ ارائهشده مجموعهای از مدلهای ثابت و کشویی این سری را با جریان نامی 630 تا 3150 A و قدرت قطع اتصال کوتاه 16 تا 40 kA پوشش میدهد؛ بنابراین VD4 در این سند یک خانواده محصول است و مقادیر دقیق جریان، قدرت قطع، ابعاد، وزن و نوع نصب باید بر اساس مدل و پیکربندی سفارش تعیین شوند.
در ساختار این سری، محفظه قطع خلأ داخل قطبهای رزینی قرار گرفته است. قرارگیری محفظه خلأ در رزین، آن را در برابر ضربه، تجمع گردوغبار و رطوبت محافظت میکند و به افزایش استحکام مکانیکی قطبها کمک میکند. کنتاکتهای داخل محفظه خلأ نیز در برابر اکسیدشدن و آلودگی محیطی محافظت میشوند.
در هنگام بازشدن کنتاکتها، قوس الکتریکی از بخار فلزی حاصل از سطح کنتاکتها تشکیل میشود و تا عبور جریان از صفر طبیعی ادامه مییابد. پس از رسیدن جریان به صفر، بخار فلز بهسرعت متراکم شده و استقامت دیالکتریک فضای بین کنتاکتها در مدت بسیار کوتاهی بازیابی میشود. این فرایند امکان قطع مطمئن مدار را با فاصله کم میان کنتاکتها و انرژی کلیدزنی محدود فراهم میکند.
هندسه مارپیچی کنتاکتهای ABB یک میدان مغناطیسی شعاعی ایجاد میکند که موجب چرخش سریع قوس روی سطح کنتاکت میشود. توزیع قوس روی سطح بزرگتر، تنش حرارتی و فرسایش موضعی کنتاکتها را کاهش میدهد و امکان قطع جریانهای اتصال کوتاه بالا را فراهم میسازد. محفظههای خلأ این سری از نوع قطعکننده در نقطه صفر جریان هستند و در مستندات سازنده بهعنوان ساختاری بدون بازجرقه معرفی شدهاند.
کلیدهای VD4 از مکانیزم مکانیکی انرژی ذخیرهشده با قابلیت قطع آزاد استفاده میکنند. عملیات باز و بستهشدن مستقل از سرعت و عملکرد اپراتور انجام میشود و مکانیزم ضد پمپاژ مکانیکی بهصورت استاندارد در نظر گرفته شده است. ساختار ساده مکانیزم، تعداد محدود قطعات و امکان نصب سریع تجهیزات جانبی از طریق اتصالات سوکت و پلاگ، نگهداری و سفارشیسازی کلید را تسهیل میکند.
این خانواده در نسخه ثابت و کشویی عرضه میشود. نسخه کشویی برای نصب در تابلوهای UniGear ZS1، ZS8.4 و محفظههای PowerCube و Powerbloc ارائه شده است. در مدلهای کشویی، ورود و خروج کلید از تابلو میتواند با در بسته انجام شود و قفلهای مکانیکی و الکتریکی برای جلوگیری از عملکردهای اشتباه یا خطرناک قابل استفادهاند.
کلید قدرت VD4 برای حفاظت کابلها، خطوط هوایی، ترانسفورماتورها، موتورهای فشار متوسط، ژنراتورها، بانکهای خازنی و فیدرهای پستهای توزیع کاربرد دارد.
| برند | ABB |
|---|---|
| سری | VD4 |
| نوع محصول | کلید قدرت فشار متوسط با محفظه قطع خلأ |
| ولتاژ نامی | 12، 17.5 یا 24 kV |
| جریان نامی خانواده مورد بررسی | 630 تا 3150 A |
| قدرت قطع اتصال کوتاه نامی | 16 تا 40 kA؛ بسته به مدل و ولتاژ |
| نوع نصب | ثابت یا کشویی؛ بسته به مدل |
| ابعاد | وابسته به ولتاژ، جریان، قدرت قطع و نوع نصب |
| وزن | وابسته به مدل و پیکربندی |
| فناوری قطع | قطع در خلأ |
| نوع محفظه قطع | Vacuum Interrupter |
| ساختار قطب | محفظه خلأ تعبیهشده در قطب رزینی در مدلهای پشتیبانیشده |
| حفاظت محفظه قطع | حفاظت در برابر ضربه، گردوغبار و رطوبت |
| حفاظت کنتاکتها | محافظت در برابر اکسیدشدن و آلودگی |
| محیط خاموشکننده قوس | خلأ؛ بدون نیاز به گاز یا ماده یونیزهشونده |
| روش خاموششدن قوس | خاموششدن در عبور طبیعی جریان از صفر |
| هندسه کنتاکت | کنتاکت مارپیچی با ایجاد میدان مغناطیسی شعاعی |
| کنترل قوس | چرخش قوس روی سطح کنتاکت برای کاهش تنش حرارتی و فرسایش |
| بازجرقه | محفظههای خلأ ABB در کاتالوگ بدون Re-striking معرفی شدهاند |
| مکانیزم عملکرد | مکانیزم مکانیکی انرژی ذخیرهشده با Free Trip |
| استقلال عملیات | سرعت و عملکرد قطع و وصل مستقل از عملکرد اپراتور |
| مکانیزم ضد پمپاژ | مکانیکی، بهصورت استاندارد |
| شارژ فنر وصل | اهرم دستی داخلی و امکان استفاده از موتور گیربکس، بسته به سفارش |
| لوازم جانبی | مجموعه استاندارد و مشترک در خانواده، قابل نصب از جلو |
| اتصال لوازم جانبی | اتصالات Plug-socket |
| کنتاکتهای کمکی | قابل انتخاب برای اعلام وضعیت باز و بسته |
| شمارنده مکانیکی عملیات | قابل استفاده متناسب با پیکربندی |
| اعلام وضعیت فنر | نشانگر و کنتاکت اعلام فنر شارژ یا تخلیهشده |
| رله قطع شنت | قابل انتخاب |
| رله قطع شنت اضافی | قابل انتخاب |
| رله وصل شنت | قابل انتخاب |
| آهنربای قفل مکانیزم | قابل انتخاب |
| ساختارهای موجود | نسخه ثابت و نسخه کشویی |
| تابلوهای سازگار نسخه کشویی | UniGear ZS1، ZS8.4، PowerCube و Powerbloc |
| رکینگ با در بسته | قابل انجام در نسخههای کشویی پشتیبانیشده |
| قفلهای ایمنی | قفل کلیدی، قفل پدلاکی و اینترلاکهای مکانیکی و الکتریکی |
| جلوگیری از رکینگ اشتباه | جلوگیری از ورود کلید با جریان نامی نامتناسب و رکینگ در حالت بسته |
| محدوده فرکانس نامی | 50 تا 60 Hz |
| توالی عملکرد نامی | O-0.3s-CO-15s-CO |
| زمان بازشدن | 33 تا 60 ms |
| زمان قوس | 10 تا 15 ms |
| زمان کل قطع | 43 تا 75 ms |
| زمان بستهشدن | 60 تا 80 ms |
| مدت تحمل اتصال کوتاه | 3 s برای مدلهای 12 تا 24 kV بررسیشده |
| دمای کاری | -5 تا +40 °C |
| سازگاری اقلیمی | IEC 60068-2-30 و IEC 60721-2-1 در مدلهای اعلامشده |
| سازگاری الکترومغناطیسی | مطابق IEC 62271-1 |
| استاندارد کلید قدرت | IEC 62271-100 |
| استاندارد عمومی تجهیزات فشار متوسط | IEC 62271-1 |
| استانداردهای تکمیلی | VDE 0671 Part 100 و CEI 17-1 File 1375 |
| آزمونهای نوع | افزایش دما، تحمل ولتاژ فرکانس قدرت، تحمل ضربه صاعقه، تحمل جریان کوتاهمدت و پیک، دوام مکانیکی و قطع و وصل اتصال کوتاه |
| آزمونهای روتین | آزمون عایقی مدار اصلی و کمکی، اندازهگیری مقاومت مدار اصلی و آزمون عملکرد مکانیکی و الکتریکی |
| سیستم مدیریت کیفیت | ISO 9001 |
| سیستم مدیریت زیستمحیطی | ISO 14001 |
| استاندارد آزمایشگاه | UNI CEI EN ISO/IEC 17025 |
| کاربرد اصلی | کنترل و حفاظت مدارهای توزیع فشار متوسط |
کاربردهای صنعتی محصول
کلید قدرت ABB VD4 برای کنترل و حفاظت شبکههای توزیع فشار متوسط در پستهای برق، تابلوهای ورودی و خروجی، فیدرهای صنعتی و تأسیسات زیرساختی استفاده میشود. این سری برای سطوح ولتاژ 12، 17.5 و 24 kV در کاتالوگ ارائهشده پوشش داده شده و با توجه به مدل میتواند جریانهای نامی 630 تا 3150 A را پشتیبانی کند.
در حفاظت خطوط کابلی و هوایی، کلید VD4 برای قطع جریان بهرهبرداری و جریان اتصال کوتاه به کار میرود. انتخاب مدل باید بر اساس سطح واقعی اتصال کوتاه شبکه انجام شود؛ زیرا قدرت قطع مدلها از 16 تا 40 kA متغیر است و همه مقادیر برای تمام جریانها و ولتاژها قابل ارائه نیستند.
این سری برای فیدر ترانسفورماتورها و پستهای توزیع مناسب است. بازیابی سریع استقامت دیالکتریک در محفظه خلأ، فرسایش محدود کنتاکتها و مکانیزم انرژی ذخیرهشده، امکان استفاده در مدارهایی را فراهم میکند که قابلیت اطمینان قطع و تعداد عملیات مکانیکی اهمیت دارد.
در فیدر موتورهای فشار متوسط، VD4 برای حفاظت و جداسازی موتور در شرایط عادی و خطا قابلاستفاده است. انتخاب کلید باید همراه با بررسی جریان راهاندازی موتور، زمان شتابگیری، تعداد دفعات کلیدزنی، مشخصات رله حفاظتی و هماهنگی با کنتاکتور یا سایر تجهیزات راهاندازی انجام شود.
کاربرد دیگر این خانواده حفاظت و کنترل ژنراتورها است. برای این نوع مدارها باید جریان نامی، جریان اتصال کوتاه ژنراتور، مؤلفه DC جریان خطا، زمان قطع حفاظت و الزامات خاص تابلو بررسی شوند و نمیتوان صرفاً بر اساس نام سری، مدل مناسب را تعیین کرد.
کلید VD4 برای سوئیچینگ و حفاظت بانکهای خازنی نیز در مستندات سازنده ذکر شده است. در این کاربرد، ظرفیت بانک خازنی، تعداد مراحل، فرکانس عملیات، جریان هجومی و الزامات مربوط به بازجرقه و اضافهولتاژ باید در زمان انتخاب بررسی شوند.
نسخه ثابت برای نصب دائمی در سلولهای فشار متوسط مناسب است. نسخه کشویی در پروژههایی کاربرد دارد که نیاز به وضعیتهای سرویس، تست و خارج از سرویس، جداسازی سریع کلید و انجام تعمیرات با دسترسی سادهتر وجود دارد. امکان رکینگ با در بسته و استفاده از قفلهای ایمنی در نسخه کشویی به کاهش احتمال عملیات اشتباه کمک میکند.
در انتخاب نهایی باید ولتاژ نامی، جریان نامی، قدرت قطع، جریان تحمل کوتاهمدت، ظرفیت وصل، نوع نصب، ابعاد سلول، فاصله مرکز قطبها، دمای محیط و تجهیزات مدار فرمان مشخص شوند. همچنین لازم است ولتاژ موتور شارژ فنر، بوبینهای قطع و وصل، رله افت ولتاژ، تعداد کنتاکتهای کمکی و نوع اینترلاکها در کد سفارش تعیین شود.
