سافت استارتر ABB PSR؛ سافت استارتر کامپکت برای راه‌اندازی نرم موتورهای سه‌فاز

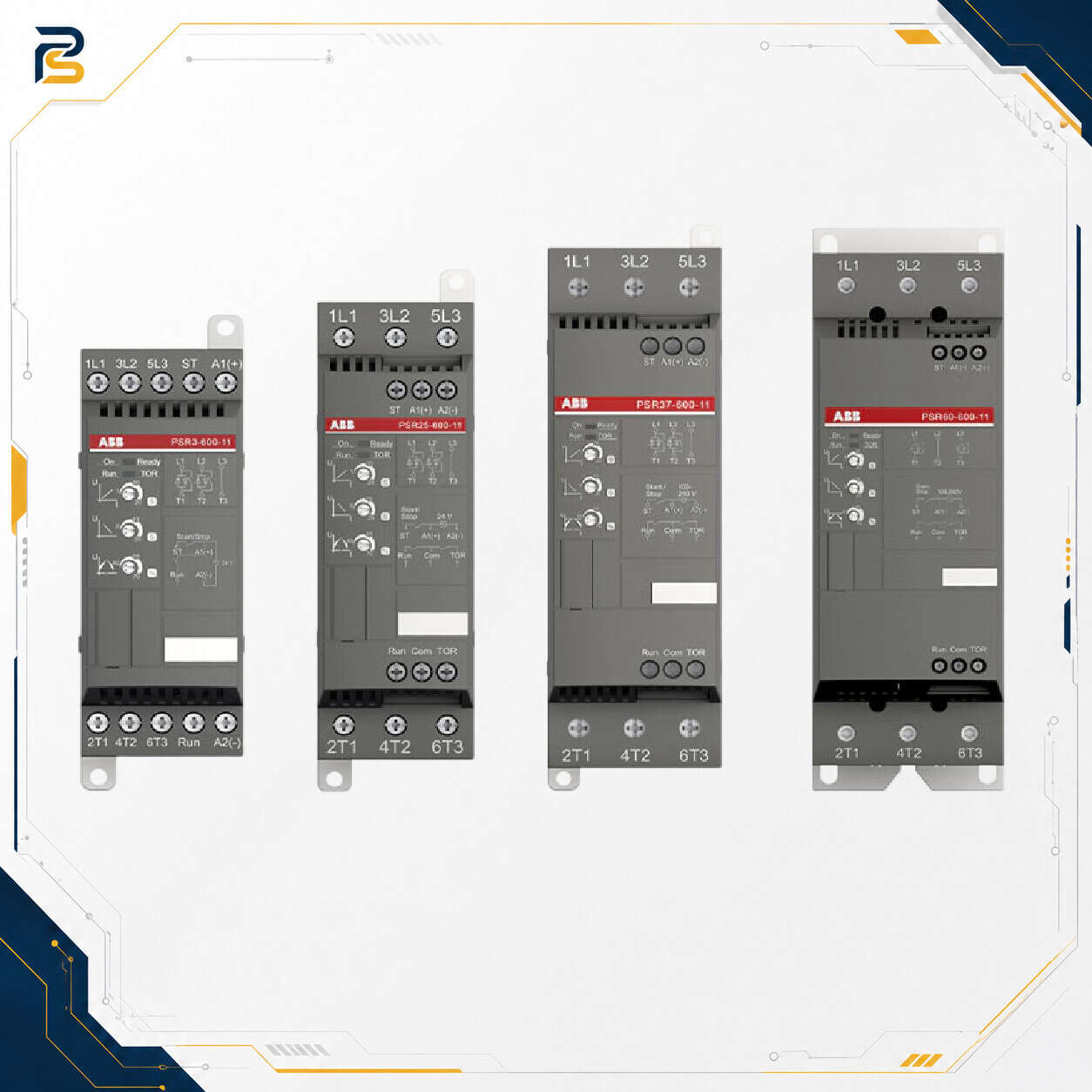

ABB PSR کامپکت‌ترین خانواده سافت‌استارترهای ABB برای راه‌اندازی و توقف نرم موتورهای سه‌فاز است. این سری با جریان نامی 3.9 تا 105 A، ولتاژ عملیاتی 208 تا 600 V AC و توان موتور تا 55 kW در 400 V، برای کاربردهایی طراحی شده که سادگی تنظیم، اشغال فضای کم در تابلو و کاهش تنش‌های الکتریکی و مکانیکی هنگام Start و Stop اهمیت دارد.

PSR از معماری Two-Phase Controlled استفاده می‌کند و فرآیند Start و Stop موتور را از طریق Voltage Ramp انجام می‌دهد. بنابراین برخلاف سری‌های پیشرفته‌تر ABB مانند PSE یا PSTX، در PSR خبری از Torque Control پیشرفته نیست؛ فلسفه این خانواده بر راه‌اندازی نرم ساده، اقتصادی و قابل تنظیم با حداقل پیچیدگی متمرکز شده است.

یکی از ویژگی‌های مهم تمام مدل‌های PSR، Bypass داخلی است. پس از پایان مرحله راه‌اندازی، موتور از مسیر Bypass تغذیه می‌شود؛ در نتیجه تلفات حرارتی بخش نیمه‌هادی در حالت کار دائم کاهش پیدا کرده و نیاز به Bypass Contactor خارجی در ساختار استاندارد حذف می‌شود. این ویژگی همچنین باعث کاهش فضای موردنیاز داخل تابلو و ساده‌ترشدن سیم‌بندی مدار قدرت می‌شود.

تنظیم PSR بدون منوهای پیچیده انجام می‌شود. سه Potentiometer روی قسمت جلوی دستگاه برای تنظیم پارامترهای اصلی شامل Start Ramp Time، Stop Ramp Time و Initial/End Voltage در نظر گرفته شده‌اند. این معماری برای کاربردهایی مناسب است که تنظیمات محدود اما قابل اتکا موردنیاز باشد و نیازی به Configuration پیچیده وجود نداشته باشد.

محدوده زمانی Start Ramp برابر 1 تا 20 ثانیه و Stop Ramp برابر 0 تا 20 ثانیه است. Initial Voltage نیز بین 40 تا 70 درصد قابل تنظیم است. این پارامترها امکان تطبیق رفتار راه‌اندازی موتور با ویژگی مکانیکی بار را فراهم می‌کنند.

PSR برای نمایش وضعیت دارای LEDهای On/Ready و Run/Top of Ramp است. همچنین تمام مدل‌ها دارای خروجی Relay برای Run Signal هستند و از مدل PSR25 تا PSR105 خروجی جداگانه Top of Ramp نیز در دسترس است.

در نسخه‌های جاری، خانواده PSR در دو گروه اصلی ولتاژ کنترل ارائه می‌شود:

• 100 تا 240 V AC
• 24 V AC/DC

این تفاوت در Order Code محصول مشخص می‌شود و هنگام انتخاب مدل باید علاوه بر جریان موتور، ولتاژ مدار فرمان نیز بررسی شود.

از نظر مکانیکی، مدل‌های PSR3 تا PSR45 قابلیت نصب روی DIN Rail را دارند و تمام مدل‌های خانواده امکان Screw Mounting را نیز پشتیبانی می‌کنند. این ویژگی در کنار ابعاد فشرده، PSR را برای تابلوهایی با محدودیت فضای نصب مناسب می‌کند. فایل ارسالی نیز قابلیت نصب DIN Rail و پیچ‌شونده را برای محدوده اولیه این خانواده تأیید می‌کند.

PSR می‌تواند با Manual Motor Starter یا MMS شرکت ABB ترکیب شود. خود PSR حفاظت کامل اضافه‌بار و اتصال کوتاه موتور را ارائه نمی‌کند؛ بنابراین برای ایجاد یک Motor Starter کامل باید تجهیز حفاظتی مناسب در مدار پیش‌بینی شود. ABB برای ترکیب PSR و MMS، Connection Kitهای مکانیکی اختصاصی نیز ارائه می‌کند.

برای یکپارچه‌سازی با سیستم کنترل، ارتباط Fieldbus نیز با استفاده از Fieldbus Plug Adapter و Fieldbus Plug خارجی قابل پیاده‌سازی است. در نتیجه، ارتباط شبکه قابلیت ذاتی داخل خود PSR نیست و به تجهیزات جانبی ارتباطی نیاز دارد.

Bypass داخلی

تمام مدل‌های PSR دارای Integrated Bypass هستند. این ساختار پس از پایان Start Ramp باعث می‌شود جریان موتور از مسیر Bypass عبور کند و تلفات حرارتی مدار Semiconductor کاهش یابد.

مزیت‌های اصلی آن عبارت‌اند از:

• کاهش Heat Loss در کار دائم
• کاهش نیاز به فضای تابلو
• حذف طراحی Bypass Contactor مجزا در ساختار استاندارد
• کاهش سیم‌بندی
• ساده‌ترشدن مونتاژ Motor Starter
