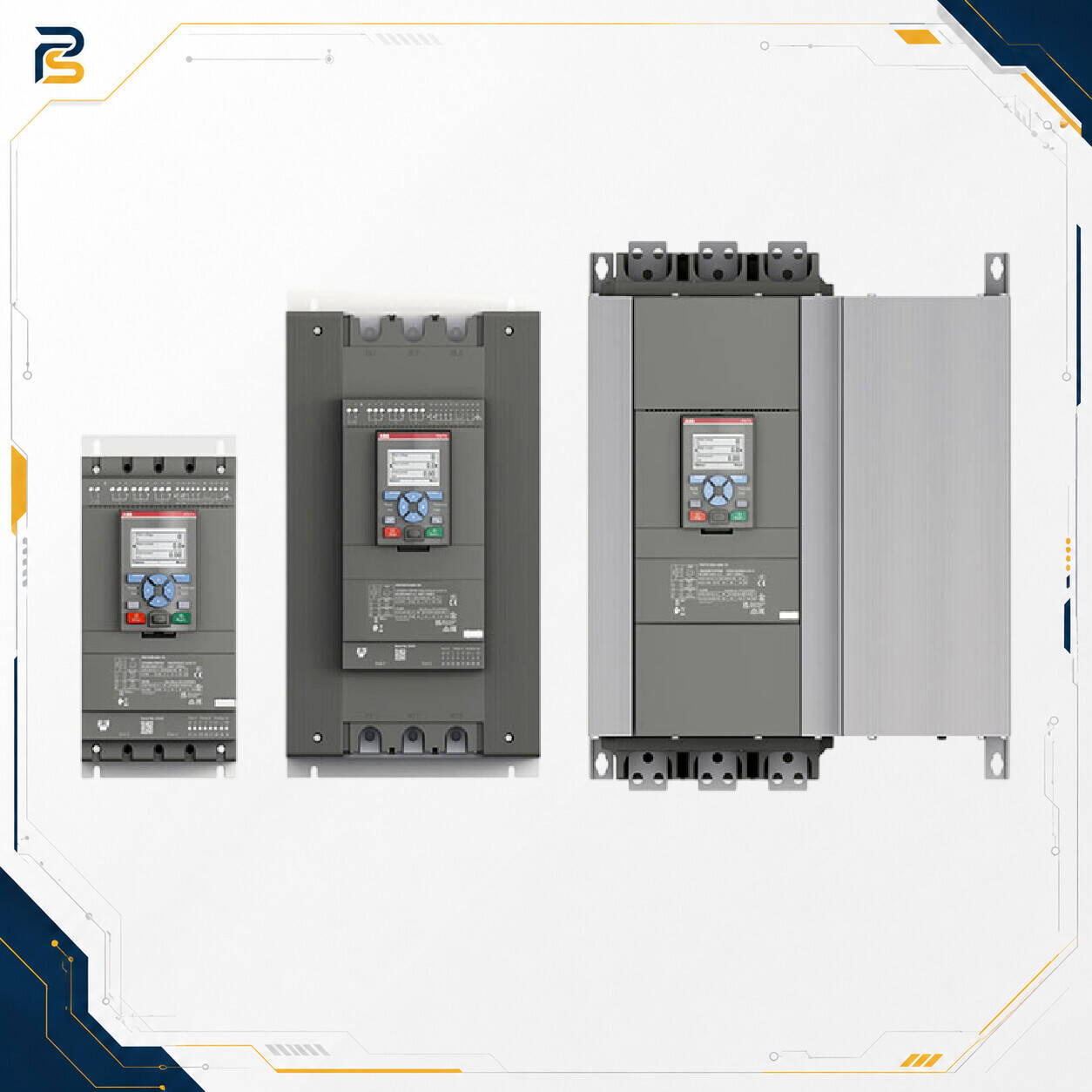

سافت استارتر ABB سری PSTX
کد فنی : PSTX
سافت استارتر ABB سری PSTX خانواده پیشرفته راهانداز نرم موتورهای سهفاز با جریان 30 تا 1250 A در اتصال In-Line و ولتاژ عملیاتی تا 690 V AC است. PSTX با کنترل سهفاز، Bypass داخلی، Voltage و Torque Ramp، Current Limit، حفاظتهای کامل موتور، HMI گرافیکی و ارتباط Modbus/Fieldbus برای پمپ، فن، کمپرسور، Conveyor و ماشینآلات Heavy Duty قابل استفاده است. در شبکه 380–400 V، محدوده توان موتور در اتصال In-Line از 15 تا 710 kW است.
۱۲ ماه گارانتی
آماده رتروفیت
اصالت کالا
پشتیبانی فنی
سافت استارتر ABB PSTX؛ سافت استارتر پیشرفته برای کنترل، حفاظت و راهاندازی موتورهای سهفاز
ABB PSTX خانواده پیشرفته سافتاستارترهای ABB برای راهاندازی و توقف کنترلشده موتورهای القایی سهفاز قفس سنجابی است. این سری با جریان نامی 30 تا 1250 A در اتصال In-Line و قابلیت استفاده در شبکههای 208 تا 600 V AC یا 208 تا 690 V AC ارائه میشود و برای کاربردهایی طراحی شده که علاوه بر Soft Start و Soft Stop، حفاظت کاملتر موتور، کنترل گشتاور، ارتباطات صنعتی و قابلیتهای کاربردی پیشرفته موردنیاز است.
PSTX برخلاف سریهای سادهتر، دارای کنترل سهفاز (Three-Phase Control) است. کنترل Start و Stop میتواند از طریق Voltage Ramp یا Torque Ramp انجام شود و برای شرایط خاص نیز حالتهایی مانند Full Voltage Start، No Ramp و Dynamic Brake در دسترس هستند. این معماری امکان تنظیم دقیقتر رفتار موتور در بارهای سبک، Normal Duty و Heavy Duty را فراهم میکند.
تمام خانواده PSTX30 تا PSTX1250 دارای Bypass داخلی است. پس از تکمیل Start Ramp و رسیدن موتور به Top of Ramp، مسیر Bypass فعال میشود تا تلفات حرارتی تریستورها در زمان بهرهبرداری دائم کاهش یابد. این ساختار علاوه بر کاهش تولید حرارت، طراحی تابلو را سادهتر کرده و نیاز به طراحی Bypass خارجی مستقل را در کاربرد استاندارد کاهش میدهد.
یکی از تفاوتهای کلیدی PSTX با خانواده PSE، قابلیت اتصال به موتور به دو روش است:
- In-Line
- Inside Delta
در اتصال In-Line جریان نامی خانواده تا 1250 A است، در حالی که در Inside Delta امکان پوشش جریان موتور تا 2160 A در بالاترین مدل وجود دارد. این قابلیت برای پروژههایی که ساختار سیمبندی موتور و تابلو اجازه Inside Delta را میدهد، میتواند ظرفیت قابل استفاده از سافتاستارتر را افزایش دهد.
PSTX به مجموعه گستردهای از قابلیتهای کنترلی مجهز است؛ از جمله Current Limit، Kick Start، Slow Speed/Jog، Motor Heating، Motor Braking، Stand-Still Brake، Sequence Start و Automatic Restart. در نتیجه، محصول صرفاً یک Voltage Ramp ساده نیست و میتواند بخشی از عملکردهای موردنیاز در راهاندازی ماشینآلات صنعتی را مستقیماً مدیریت کند.
برای پمپها، Torque Control اهمیت ویژهای دارد. توقف موتور با Torque Ramp میتواند کاهش سرعت سیال را کنترلشدهتر کند و اثرات ناشی از توقف ناگهانی پمپ را محدود سازد. علاوه بر این، PSTX دارای عملکرد اختصاصی Pump Cleaning است که در Configurationهای مناسب میتواند برای آزادکردن پمپ از گرفتگی به کار رود؛ استفاده از این عملکرد فقط در اتصال In-Line مجاز است.
PSTX از نظر حفاظت موتور نیز در سطح بالاتری نسبت به PSR و PSE قرار دارد. حفاظتهایی مانند Electronic Overload، Locked Rotor، Phase Reversal، Current Imbalance، Current Underload، Ground Fault، Overvoltage، Undervoltage، Voltage Imbalance، PTC و PT100 در معماری محصول در نظر گرفته شدهاند. همچنین حفاظتهایی برای Fieldbus، Bypass، طولانیشدن Current Limit و تعداد Start نیز وجود دارند.
رابط کاربری PSTX شامل یک HMI گرافیکی جداشدنی است که قابلیت استفاده روی خود دستگاه یا خارج از تابلو را دارد. Keypad خارجی دارای درجه حفاظت IP66 است و منوهای Basic Setup و Application Setup برای تنظیم سریع موتور و Application در آن پیشبینی شدهاند.
از نظر ارتباطات، PSTX دارای Modbus RTU داخلی است و از طریق Anybus یا Fieldbus Plug میتواند به شبکههای صنعتی متنوع متصل شود. پروتکلهای قابل استفاده در خانواده شامل گزینههایی مانند PROFINET، PROFIBUS DP، EtherNet/IP، Modbus TCP، DeviceNet، BACnet و EtherCAT هستند. نوع رابط و ماژول موردنیاز باید متناسب با شبکه پروژه انتخاب شود.
در پرتفوی جاری ABB نیز PSTX همچنان بهعنوان Advanced Softstarter برای موتورهای 30 تا 1250 A در In-Line و ولتاژ تا 690 V AC معرفی میشود.
| ولتاژ ورودی نامی | 208 تا 600 V AC یا 208 تا 690 V AC، بسته به نسخه |
|---|---|
| جریان خروجی نامی | 30 تا 1250 A در اتصال In-Line، بسته به مدل |
| توان موتور | 15 تا 710 kW در 380–400 V و اتصال In-Line |
| تعداد فاز | سهفاز |
| ظرفیت اضافهبار | Starting Capacity برابر 4 × Ie برای 10 s در شرایط مرجع |
| درجه حفاظت | مدار قدرت: IP10 برای PSTX30…105 و IP00 برای PSTX142…1250 |
| برند | ABB |
کاربردهای صنعتی محصول
ABB PSTX برای کاربردهایی طراحی شده است که راهاندازی نرم موتور فقط بخشی از مسئله است و سیستم به کنترل گشتاور، حفاظت پیشرفته، مانیتورینگ، Communication و مدیریت شرایط فرایندی نیز نیاز دارد.
پمپهای سانتریفیوژ
PSTX یکی از کاربردیترین خانوادههای ABB برای سیستمهای پمپاژ است.
در Application Setup محصول برای Centrifugal Pump:
- Start با Voltage Ramp
- Stop با Torque Ramp
پیشنهاد میشود.
Torque Stop برای کاهش تغییر ناگهانی سرعت جریان و کنترل بهتر Stop Sequence در سیستمهای پمپاژ مناسب است.
Pump Cleaning
PSTX همچنین دارای عملکرد اختصاصی Pump Cleaning است که با ایجاد حرکت کنترلشده موتور میتواند برای آزادسازی برخی گرفتگیهای پمپ مورد استفاده قرار گیرد.
این عملکرد:
- فقط در اتصال In-Line قابل استفاده است.
- برای پمپهایی که Reverse Rotation برای آنها مجاز نیست نباید استفاده شود.
- در کاربرد مکرر ممکن است نیاز به Oversizing وجود داشته باشد.
پمپ فشارقوی
برای High-Pressure Pump نیز Torque Ramp هنگام Stop در Application Assistant پیشبینی شده است. Current Limit مرجع پیشنهادی این کاربرد بالاتر از پمپ سانتریفیوژ معمولی است؛ اما مقادیر نهایی باید با مشخصات واقعی سیستم تنظیم شوند.
فنهای صنعتی
PSTX برای:
- Axial Fan
- Centrifugal Fan
قابل استفاده است.
این کاربردها در گروه Heavy Duty Start قرار گرفتهاند و باید ظرفیت حرارتی سافتاستارتر، زمان شتابگیری و Load Inertia بهطور دقیق بررسی شوند.
کمپرسور
Application Setup شامل:
- Piston Compressor
- Scroll Compressor
است.
در انتخاب PSTX برای Compressor باید Unloading وضعیت استارت، گشتاور اولیه و تعداد Start/h بررسی شوند.
نوار نقاله
ABB بین دو شرایط تفاوت قائل میشود:
Conveyor Belt Short
در گروه Normal Start
Conveyor Belt Long
در گروه Heavy Duty Start
این تفکیک مهم است؛ زیرا انتخاب سافتاستارتر صرفاً با توجه به kW موتور Conveyor صحیح نیست و طول Conveyor، بار اولیه، Inertia و Start Time روی سایز لازم اثر دارند.
Crusher، Grinder و Mixer
این تجهیزات در دسته Heavy Duty قرار میگیرند و ممکن است به:
- Oversizing
- Current Limit مناسب
- Kick Start
- Ramp Time طولانیتر
- Overload Class مناسب
نیاز داشته باشند.
PSTX برای Crusher، Grinder و Mixer تنظیمات Application اختصاصی دارد.
Elevator و Escalator
Application Setup خانواده شامل Lift/Elevator و Escalator نیز است. در این کاربردها، Ramp نرم میتواند تنش مکانیکی انتقال قدرت هنگام Start را کاهش دهد.
Conveyor Positioning و تعمیرات
Motor Jog با سه سطح Fast Jog، Jog و Creep میتواند برای حرکت کنترلشده Conveyor هنگام Positioning یا Maintenance استفاده شود.
معیارهای اصلی انتخاب PSTX
برای انتخاب مدل مناسب باید حداقل موارد زیر بررسی شوند:
- جریان پلاک موتور
- ولتاژ موتور
- توان موتور
- اتصال In-Line یا Inside Delta
- Normal Duty یا Heavy Duty
- نوع بار
- Breakaway Torque
- زمان Start
- Current Limit
- تعداد Start در ساعت
- Overload Class موردنیاز
- دمای محیط
- ارتفاع نصب
- نوع حفاظت حرارتی
- نیاز به PTC یا PT100
- شبکه Fieldbus
- تعداد I/O موردنیاز
- نیاز به Analog Output
- نوع Braking
- نیاز به Jog یا Slow Speed
- نیاز به Pump Cleaning
- نیاز به Sequence Start
- روش Coordination با Fuse/MCCB/Contactor
